Teste de relé: como funciona o ensaio de relés de proteção

O teste de relé é a verificação técnica destinada a confirmar se um relé de proteção identifica corretamente uma condição anormal no sistema elétrico e envia o comando de desarme, conhecido como trip, ao disjuntor.

O que é teste de relé e por que ele é importante?

Em instalações de média tensão, essa avaliação integra o ensaio e o comissionamento de relés de proteção, contribuindo para que a proteção atue de acordo com os ajustes, a lógica de comando e as características previstas para a instalação.

O ensaio não se limita a verificar se o relé está ligado.

Ele busca avaliar a resposta do conjunto de proteção diante de sinais elétricos controlados, considerando grandezas como corrente, tensão e potência.

Também são observados o comando de abertura do disjuntor, a coerência das conexões e o comportamento da proteção em condições de atuação instantânea ou temporizada, conforme a configuração técnica do sistema.

Relé de proteção e relé automotivo não são a mesma coisa

A expressão teste de relé pode gerar dúvidas porque também é utilizada em pesquisas relacionadas a veículos.

O relé automotivo normalmente atua como um dispositivo de comando em circuitos elétricos de baixa tensão, auxiliando no acionamento de componentes como iluminação, ventilação ou partida.

Já o relé de proteção é aplicado em sistemas elétricos que precisam detectar anomalias e comandar a interrupção de um circuito de potência.

As finalidades, os níveis de tensão, o ambiente de operação, os parâmetros analisados e os riscos envolvidos são diferentes.

Por isso, um teste de relé automotivo não substitui o ensaio de um relé de proteção instalado em uma cabine, subestação, entrada de média tensão ou sistema industrial.

Ao solicitar um serviço, é importante informar se a necessidade está relacionada a um veículo ou à proteção de uma instalação elétrica.

Como funciona o ensaio de relés de proteção

O ensaio de relés de proteção é um processo técnico de comissionamento destinado a verificar se a proteção elétrica responde de acordo com os ajustes definidos para a instalação.

Em termos gerais, o serviço confirma se o relé identifica uma condição anormal, processa os sinais recebidos e envia corretamente o comando de trip ao disjuntor, evitando que uma falha permaneça no sistema por tempo indevido.

Embora seja comum falar em teste de relé, o ensaio em média tensão não consiste apenas em ligar um instrumento ao equipamento e observar uma resposta.

A avaliação considera o conjunto formado pelo relé, transformadores de corrente e de potencial, circuitos de controle, disjuntor, alimentação auxiliar, intertravamentos e lógica de desarme.

Por esse motivo, o trabalho deve ser planejado e executado por profissionais habilitados, com controle de riscos e conhecimento da instalação.

Etapas resumidas do ensaio

Análise da documentação técnica

O trabalho começa com a reunião e a análise das informações disponíveis sobre o sistema elétrico.

Entre os documentos normalmente considerados estão o diagrama unifilar, os esquemas de comando e proteção, os dados dos transformadores de corrente e de potencial, os ajustes parametrizados no relé e os registros de intervenções anteriores.

Essa etapa permite compreender qual função de proteção está associada a cada circuito, quais são os valores de atuação previstos e como o comando de abertura deve chegar ao disjuntor.

Também ajuda a identificar alterações de projeto, substituições de componentes ou divergências entre a documentação e a configuração encontrada em campo.

A conferência dos ajustes é especialmente importante.

Parâmetros de corrente, tensão, potência, temporização, curvas de atuação e lógica de bloqueio precisam ser analisados em conjunto com as características da instalação.

Um ajuste isolado pode parecer adequado, mas produzir uma resposta inadequada quando considerado dentro da coordenação e da seletividade do sistema.

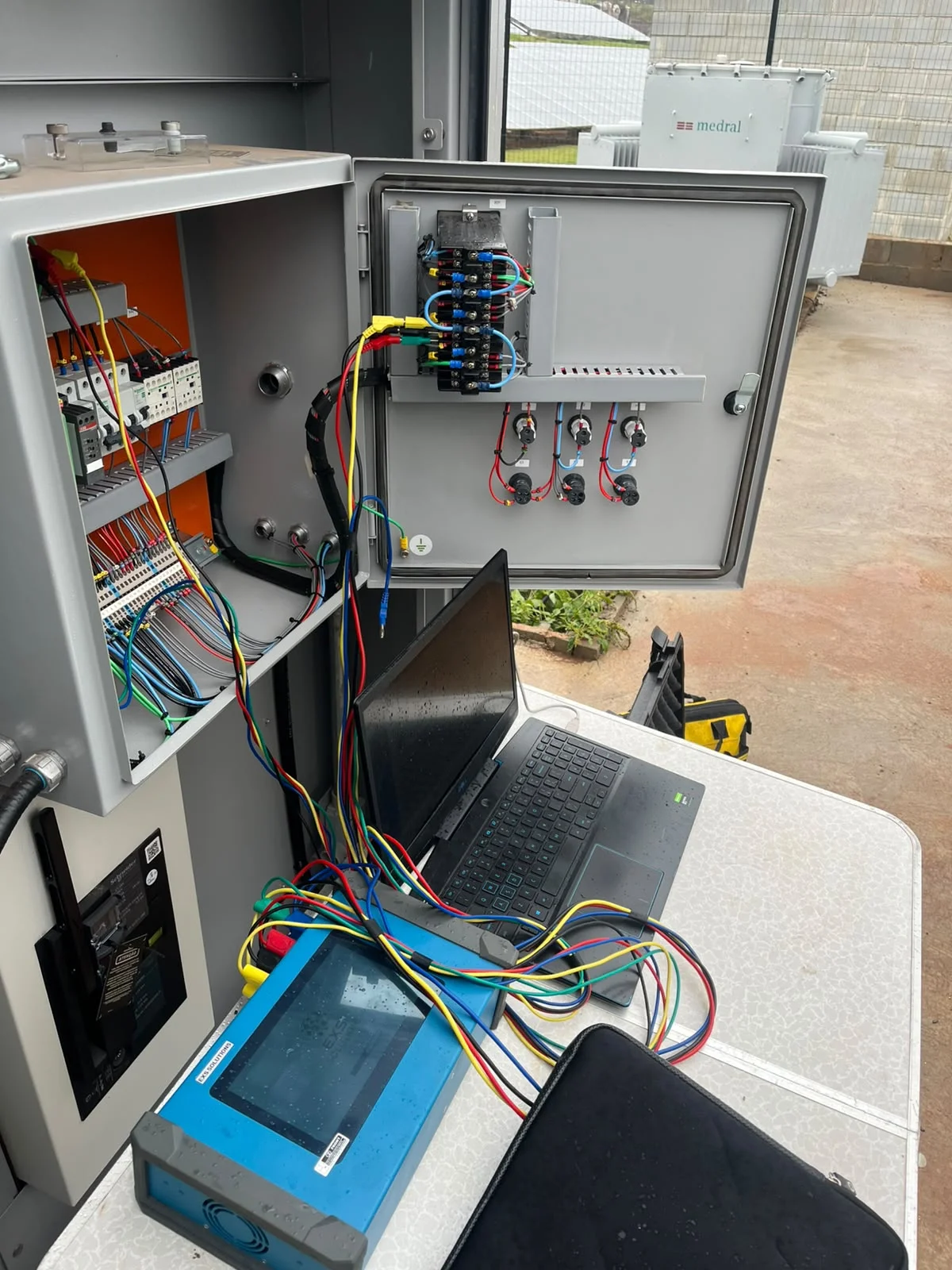

Inspeção visual e conferência das conexões

Antes da aplicação de qualquer sinal, é realizada uma inspeção da montagem e das condições aparentes do conjunto.

O objetivo é verificar se os componentes, bornes, cabos, identificações e circuitos relacionados à proteção estão coerentes com os desenhos e com o escopo do ensaio.

A inspeção pode incluir a verificação de conexões de corrente e tensão, polaridade, continuidade dos circuitos de comando, alimentação auxiliar, contatos de saída e ligação entre o relé e o disjuntor.

Também são observadas condições que possam comprometer a confiabilidade do ensaio, como conexões soltas, identificação insuficiente, sinais invertidos ou alterações não registradas.

Essa conferência não substitui medições e testes específicos.

Ela funciona como uma barreira inicial contra erros de montagem e pode reduzir o risco de interpretar como falha do relé um problema localizado em outro ponto do circuito.

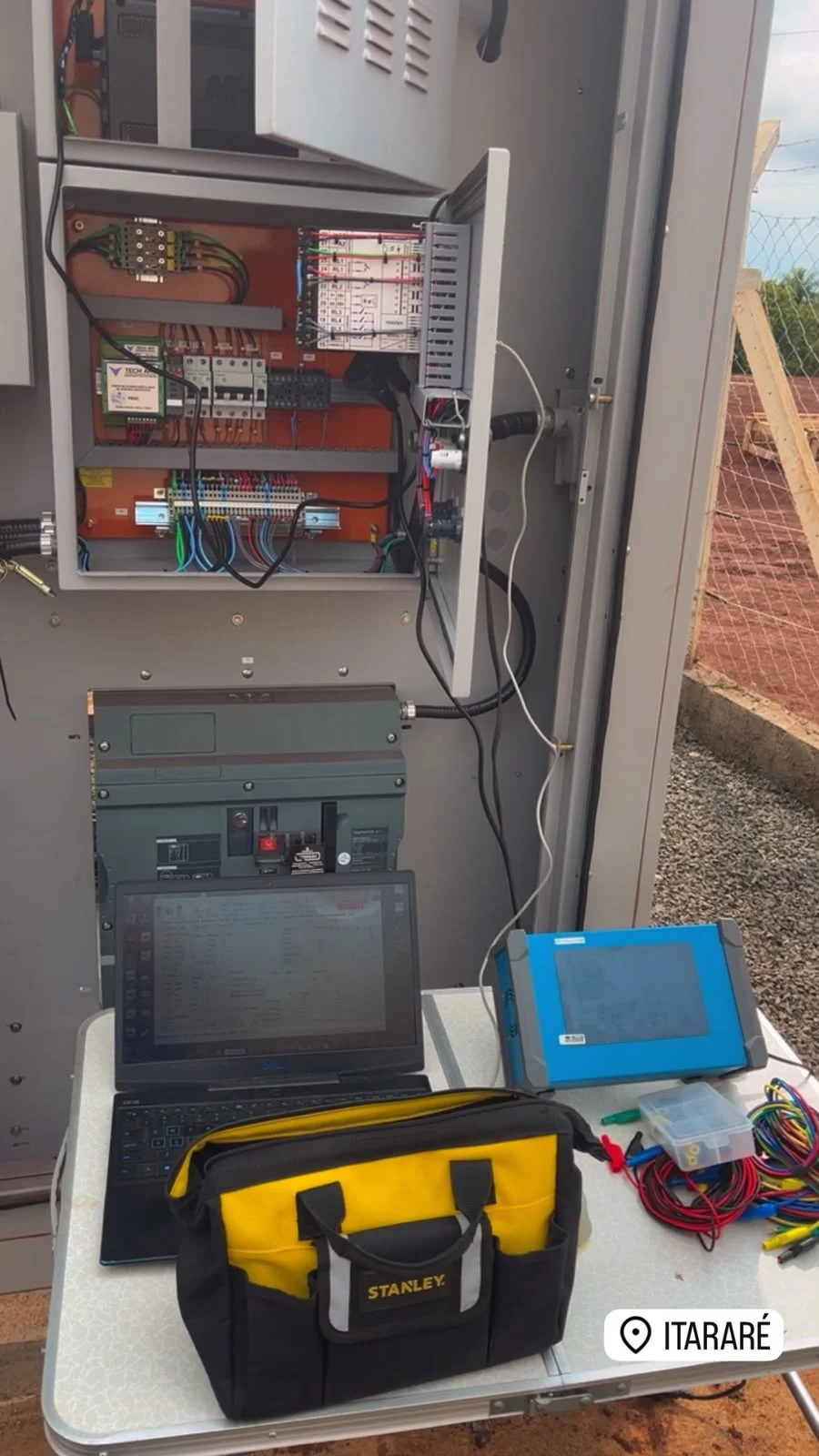

Aplicação controlada de sinais elétricos

Depois da análise documental e da inspeção, os sinais elétricos são aplicados de forma controlada para simular condições operacionais previstas no plano de ensaio.

A finalidade é avaliar como o relé interpreta grandezas como corrente, tensão e potência e em que condições suas funções de proteção devem iniciar uma atuação.

A aplicação pode envolver sinais relacionados às entradas de corrente e tensão do relé, sempre conforme o esquema do sistema e os critérios técnicos definidos para a avaliação.

O método empregado deve ser compatível com o equipamento, com a arquitetura da instalação e com o objetivo do comissionamento.

Durante essa fase, a equipe deve controlar cuidadosamente polaridade, sequência, conexões, referências e condições de segurança.

Não se trata de um procedimento adequado para tentativa e erro por pessoas sem qualificação, pois uma conexão incorreta ou uma atuação não prevista pode afetar circuitos de controle, interromper processos ou expor trabalhadores a riscos elétricos.

Verificação da atuação e do comando de trip

Com os sinais aplicados, são observadas as respostas do relé em relação aos valores e às condições esperadas.

A avaliação pode considerar se a função reconheceu a anomalia, se a indicação correspondente foi registrada, se o tempo de atuação está coerente com o ajuste e se o comando de trip foi encaminhado corretamente ao circuito de abertura do disjuntor.

A verificação não se limita ao visor ou ao software do relé.

É necessário analisar a cadeia de atuação, incluindo as saídas do equipamento, os circuitos intermediários, a alimentação de comando e a resposta associada ao disjuntor, conforme o escopo autorizado para o ensaio.

Em sistemas com lógicas de bloqueio, permissivos ou intertravamentos, esses elementos também precisam ser considerados para que o resultado represente o comportamento real da proteção.

O objetivo é confirmar a funcionalidade do sistema sem provocar uma operação insegura ou uma interrupção não planejada.

Por isso, as condições de teste, os limites de atuação e a forma de validação devem ser definidos previamente por responsável técnico.

Registro dos resultados e avaliação técnica

Ao final, os resultados são organizados em registros técnicos que relacionam a função avaliada, as condições aplicadas, os ajustes considerados, a resposta observada e eventuais não conformidades.

Fotografias, telas, medições e observações de campo podem complementar a documentação quando fizerem parte do escopo contratado e forem tecnicamente pertinentes.

O relatório deve permitir rastrear o que foi verificado e diferenciar uma proteção aprovada, uma condição que exige correção ou um ponto que não pôde ser avaliado.

Essa clareza é importante para orientar ajustes, manutenção, correções de ligação e futuras intervenções no sistema elétrico.

Também é recomendável que qualquer divergência entre os documentos e a instalação seja destacada.

Um resultado confiável depende não apenas da resposta do relé, mas da coerência entre projeto, parametrização, conexões e funcionamento do conjunto de proteção.

O que o ensaio confirma na prática

Em uma visão integrada, o ensaio procura responder a perguntas como:

• As funções de proteção estão configuradas de acordo com o projeto e com os critérios aplicáveis?
• Os sinais de corrente e tensão chegam ao relé com a correspondência esperada?
• O equipamento reconhece as condições anormais previstas?
• A atuação ocorre conforme a lógica e a temporização definidas?
• O comando de trip alcança corretamente o circuito de abertura do disjuntor?
• Os resultados e as eventuais pendências foram registrados de forma rastreável?

A definição do escopo deve considerar as características da instalação, a documentação disponível e as necessidades de segurança e continuidade operacional do cliente.

Quais proteções podem ser avaliadas?

Nos ensaios de relés de proteção, as grandezas elétricas são avaliadas para verificar se o relé reconhece condições anormais e atua conforme os ajustes definidos no projeto.

As principais análises envolvem corrente, tensão e potência.

A combinação entre essas funções permite proteger transformadores, cubículos, alimentadores, motores, geradores e demais partes de uma instalação de média tensão, sempre de acordo com a configuração do sistema e com os critérios técnicos aplicáveis.

Proteções de corrente

As proteções de corrente verificam se a intensidade que circula pelo circuito ultrapassa determinados valores de referência.

Uma elevação pode indicar sobrecarga, curto-circuito ou outra condição anormal que exige uma resposta coordenada do sistema de proteção.

Em termos conceituais, o relé recebe informações dos transformadores de corrente e compara os valores medidos com os parâmetros configurados.

Quando a corrente excede o limite associado à função de proteção, o dispositivo pode iniciar uma temporização ou emitir o comando de abertura do disjuntor, conforme a lógica definida para aquela instalação.

Durante o ensaio, podem ser verificadas funções de sobrecorrente de atuação instantânea e temporizada.

A função instantânea busca responder rapidamente a ocorrências de maior intensidade.

Já a função temporizada considera o tempo de permanência da condição anormal, permitindo que proteções mais próximas do defeito atuem antes das proteções localizadas a montante.

A avaliação deve considerar os ajustes, a lógica de comando, as conexões e a coordenação com os demais dispositivos.

Proteções de tensão

As proteções de tensão acompanham o comportamento da tensão elétrica e podem identificar situações como subtensão, sobretensão, perda de referência ou outras condições previstas na filosofia de proteção.

Esses eventos podem afetar equipamentos, interromper processos e indicar falhas na alimentação ou no próprio sistema elétrico.

No ensaio, verifica-se de forma controlada se o relé reconhece os limites configurados e responde conforme a lógica estabelecida.

Também é importante avaliar se a atuação depende de uma condição isolada ou da combinação entre fases, sequência de fases, tempo de permanência e estado de outros sinais de proteção.

A análise não se limita a confirmar se o relé apresenta uma indicação no painel.

É necessário verificar se a informação medida chega corretamente ao equipamento, se a função está habilitada, se os ajustes correspondem à documentação técnica e se o comando associado produz a resposta esperada no circuito de proteção.

Essa conferência ajuda a reduzir o risco de atuações indevidas ou de falhas na identificação de uma ocorrência real.

Proteções de potência

As proteções de potência relacionam grandezas elétricas para avaliar o sentido ou a condição de transferência de energia no sistema.

Dependendo da aplicação, podem ser utilizadas para reconhecer fluxo de potência em direção não prevista, perda de geração, condições anormais de operação ou situações que exigem bloqueio e desligamento.

Como a potência depende da relação entre tensão, corrente e defasagem, a verificação exige atenção às conexões, à polaridade e à sequência correta dos sinais.

Uma ligação incorreta pode fazer o relé interpretar o sentido ou o valor da potência de maneira inadequada.

Por isso, a avaliação deve incluir a coerência entre os diagramas, os sinais aplicados e a resposta apresentada pelo equipamento.

Em instalações com maior complexidade, a função de potência pode trabalhar em conjunto com proteções de corrente, tensão e outras lógicas de intertravamento.

O objetivo do ensaio é verificar não apenas a leitura individual de cada grandeza, mas também a resposta do conjunto diante das condições previstas no projeto.

Atuação instantânea e temporizada

A atuação instantânea ocorre quando a grandeza analisada atinge uma condição que, segundo os ajustes, exige resposta sem a aplicação de um atraso intencional relevante.

É normalmente associada a eventos de maior severidade ou a regiões específicas da instalação.

A atuação temporizada inclui um intervalo definido pela característica da proteção.

Esse intervalo pode ser utilizado para permitir a seletividade entre dispositivos em diferentes pontos do sistema.

Assim, diante de uma falha, a proteção mais próxima do ponto afetado deve ter oportunidade de atuar primeiro, enquanto os dispositivos de retaguarda permanecem disponíveis caso a primeira proteção não elimine a ocorrência.

O ensaio deve confirmar a coerência entre o valor de atuação e o comportamento temporal esperado.

A verificação é feita com aplicação controlada de sinais e com registro das respostas observadas, sem substituir a análise completa dos estudos de proteção e da documentação da instalação.

Ajustes, seletividade e coordenação

Os ajustes do relé não devem ser analisados de forma isolada.

Eles precisam estar relacionados à capacidade dos equipamentos, aos níveis de curto-circuito, às características dos transformadores de corrente e tensão, ao esquema de aterramento e à coordenação com disjuntores e demais dispositivos.

A seletividade busca limitar a interrupção ao trecho afetado, preservando a continuidade das áreas que permanecem em condições normais.

A coordenação, por sua vez, organiza a relação entre curvas, limites e tempos de atuação de diferentes proteções.

Um ajuste muito sensível pode provocar desligamentos desnecessários; um ajuste inadequado ou excessivamente elevado pode retardar a eliminação de uma falha.

Por esse motivo, o ensaio de relés de proteção deve comparar o comportamento encontrado com os ajustes e diagramas aprovados para o sistema.

Também deve considerar alterações realizadas na instalação, substituição de equipamentos, mudanças na alimentação e ocorrências anteriores.

A finalidade é confirmar a funcionalidade da proteção e produzir registros técnicos que apoiem decisões de comissionamento e manutenção.

A definição das funções a avaliar depende das características da instalação, da documentação disponível e do escopo técnico acordado para o serviço.

Teste de relé automotivo é igual ao ensaio de relé de proteção?

Não.

Embora ambos utilizem componentes chamados relés, o teste de relé automotivo e o ensaio de relés de proteção pertencem a contextos técnicos diferentes.

O primeiro está relacionado a circuitos elétricos de veículos; o segundo faz parte da verificação de sistemas de proteção em instalações elétricas, especialmente em aplicações de média tensão.

Diferença de finalidade

No veículo, um relé automotivo normalmente atua como um dispositivo de comando auxiliar.

Ele permite que um circuito de controle acione cargas elétricas, como iluminação, motores, ventiladores ou outros componentes do automóvel.

O teste costuma buscar a confirmação de condições básicas, como continuidade, acionamento e comportamento dos contatos do componente.

Já o relé de proteção é um equipamento destinado a monitorar grandezas elétricas e reconhecer condições anormais no sistema.

Dependendo da aplicação, ele pode analisar corrente, tensão, potência e temporização.

Quando identifica uma situação compatível com seus ajustes, envia um comando de desarme, conhecido como trip, ao disjuntor, contribuindo para limitar os efeitos de uma falha.

Aplicações, tensões e ambiente de trabalho

O relé automotivo opera integrado à arquitetura elétrica de um veículo, com características definidas pelo fabricante e pelo sistema de bordo.

O ensaio de relés de proteção, por sua vez, é realizado em painéis, cubículos, subestações e instalações industriais ou comerciais que exigem coordenação e seletividade das proteções.

A diferença não está apenas no valor da tensão.

Também envolvem níveis de corrente, diagramas elétricos, transformadores de instrumentos, ajustes de proteção, lógica de comando, intertravamentos, disjuntores e requisitos de segurança.

Por isso, instrumentos, conexões, sinais aplicados e critérios de avaliação precisam ser compatíveis com o sistema elétrico analisado.

Normas, segurança e conformidade no comissionamento

A conformidade no comissionamento de relés de proteção depende da combinação entre referência normativa, avaliação de riscos, execução controlada e documentação rastreável.

Em instalações de média tensão, o objetivo não é apenas confirmar se o relé está energizado, mas verificar se a lógica de proteção responde de forma coerente às condições previstas no projeto e envia o comando de trip ao disjuntor quando necessário.

O papel da ABNT NBR 14039

A ABNT NBR 14039 é uma referência importante para instalações elétricas de média tensão.

Ela estabelece requisitos relacionados ao projeto, à execução, à operação e à segurança dessas instalações, servindo como base para avaliar se o sistema foi concebido e mantido de maneira compatível com as condições de funcionamento previstas.

No comissionamento, a norma deve ser considerada em conjunto com os diagramas elétricos, os ajustes definidos para as proteções, as características dos equipamentos e os critérios de coordenação e seletividade.

O ensaio não substitui a análise de engenharia: ele verifica, por meio de sinais aplicados de forma controlada, se a configuração existente corresponde ao escopo técnico e se a cadeia de proteção apresenta resposta compatível.

A aplicação da ABNT NBR 14039 deve ser interpretada conforme o tipo de instalação e as condições específicas do sistema.

Por isso, a avaliação precisa considerar o conjunto formado por transformadores, disjuntores, barramentos, cabos, relés, circuitos de comando e demais elementos relacionados à proteção.

Uma verificação isolada do relé pode não revelar problemas em conexões, intertravamentos ou no circuito de disparo.

Influência das exigências da concessionária

Além das normas técnicas, instalações conectadas à rede de distribuição ou de fornecimento em média tensão estão sujeitas às diretrizes da concessionária responsável pelo atendimento.

Essas exigências podem estabelecer critérios para proteção, medição, ajustes, dispositivos de manobra, documentação e aprovação de alterações no sistema.

Na prática, o comissionamento deve considerar a versão aplicável dos padrões e procedimentos da concessionária, especialmente quando há uma nova ligação, aumento de demanda, mudança de configuração, substituição de equipamentos ou alteração nos ajustes de proteção.

O atendimento a uma exigência interna do empreendimento não promove, por si só, conformidade com os requisitos de conexão da rede.

Por esse motivo, é recomendável reunir previamente os documentos disponíveis, como diagramas unifilares, estudos de proteção, especificações dos equipamentos, ajustes autorizados e orientações recebidas da concessionária.

Quando houver divergências entre documentos, configuração de campo e exigências externas, a inconsistência deve ser analisada por responsável técnico antes da liberação da instalação.

Análise de riscos e isolamento da área

Ensaios em sistemas elétricos de média tensão envolvem riscos que não devem ser tratados como uma simples medição de rotina.

Antes da atividade, é necessário avaliar o estado da instalação, as possíveis fontes de energia, os pontos de acesso, os circuitos de comando, os riscos de energização inesperada e os efeitos de um eventual disparo de disjuntor.

O planejamento de segurança deve definir o escopo do serviço, os limites da área de trabalho, os responsáveis pela liberação da instalação e as medidas de controle aplicáveis.

O isolamento físico e a sinalização ajudam a impedir o acesso de pessoas não envolvidas na atividade, enquanto a comunicação entre os profissionais pode reduzir o risco de manobras indevidas ou interpretações equivocadas durante o teste.

Também é essencial confirmar as condições operacionais antes da aplicação dos sinais e evitar intervenções improvisadas em bornes, circuitos de corrente, circuitos de tensão ou comandos de disparo.

A execução deve seguir procedimentos técnicos e de segurança compatíveis com a instalação.

Um ensaio de proteção não deve ser conduzido por pessoa sem capacitação, autorização e conhecimento dos riscos associados à média tensão.

Necessidade de profissionais habilitados

A análise, o comissionamento e a manutenção de sistemas de proteção exigem conhecimento de instalações elétricas, interpretação de diagramas, ajustes de relés, circuitos de comando e comportamento das grandezas elétricas.

Profissionais habilitados ou legalmente autorizados devem avaliar o serviço conforme a natureza da instalação e os requisitos aplicáveis.

Essa exigência é importante porque um resultado aparentemente correto pode esconder uma falha de lógica, uma polaridade invertida, uma conexão inadequada ou uma diferença entre o ajuste documentado e o ajuste efetivamente configurado no equipamento.

A interpretação dos resultados também requer discernimento técnico para distinguir uma falha do relé de um problema no circuito secundário, no disjuntor ou na comunicação entre os componentes.

A responsabilidade técnica e a segurança da equipe devem ser consideradas desde o planejamento até a entrega dos registros.

A empresa contratada precisa receber informações suficientes sobre o sistema e esclarecer quais atividades estão incluídas: inspeção, aplicação dos sinais, verificação do trip, análise dos ajustes, avaliação do circuito de comando, emissão de relatório e eventual manutenção posterior.

Rastreabilidade dos registros técnicos

A rastreabilidade transforma o ensaio em uma evidência técnica útil para a operação e para futuras intervenções.

O relatório deve permitir compreender o que foi avaliado, em quais condições, com quais configurações e quais resultados foram observados.

Entre os registros normalmente relevantes estão a identificação do equipamento, os ajustes encontrados, a documentação de referência, os pontos avaliados, as anomalias identificadas e a condição final do sistema.

Também é importante registrar alterações realizadas durante o serviço, pendências que dependam de correção e recomendações para continuidade da análise.

Fotografias técnicas, quando aplicáveis, podem complementar a documentação, desde que preservem a segurança e a privacidade operacional do local.

A contratação deve ser orientada pelo escopo real da instalação, pela documentação disponível e pelos requisitos da concessionária.

Técnicas e instrumentos usados nos ensaios

A avaliação de um relé de proteção depende da aplicação controlada de sinais elétricos e da comparação entre a resposta observada e os ajustes definidos para o sistema.

Em vez de apenas verificar se o equipamento está energizado, o ensaio procura confirmar se a proteção reconhece uma condição anormal, respeita sua lógica de atuação e envia corretamente o comando de trip ao disjuntor quando os critérios previstos são atingidos.

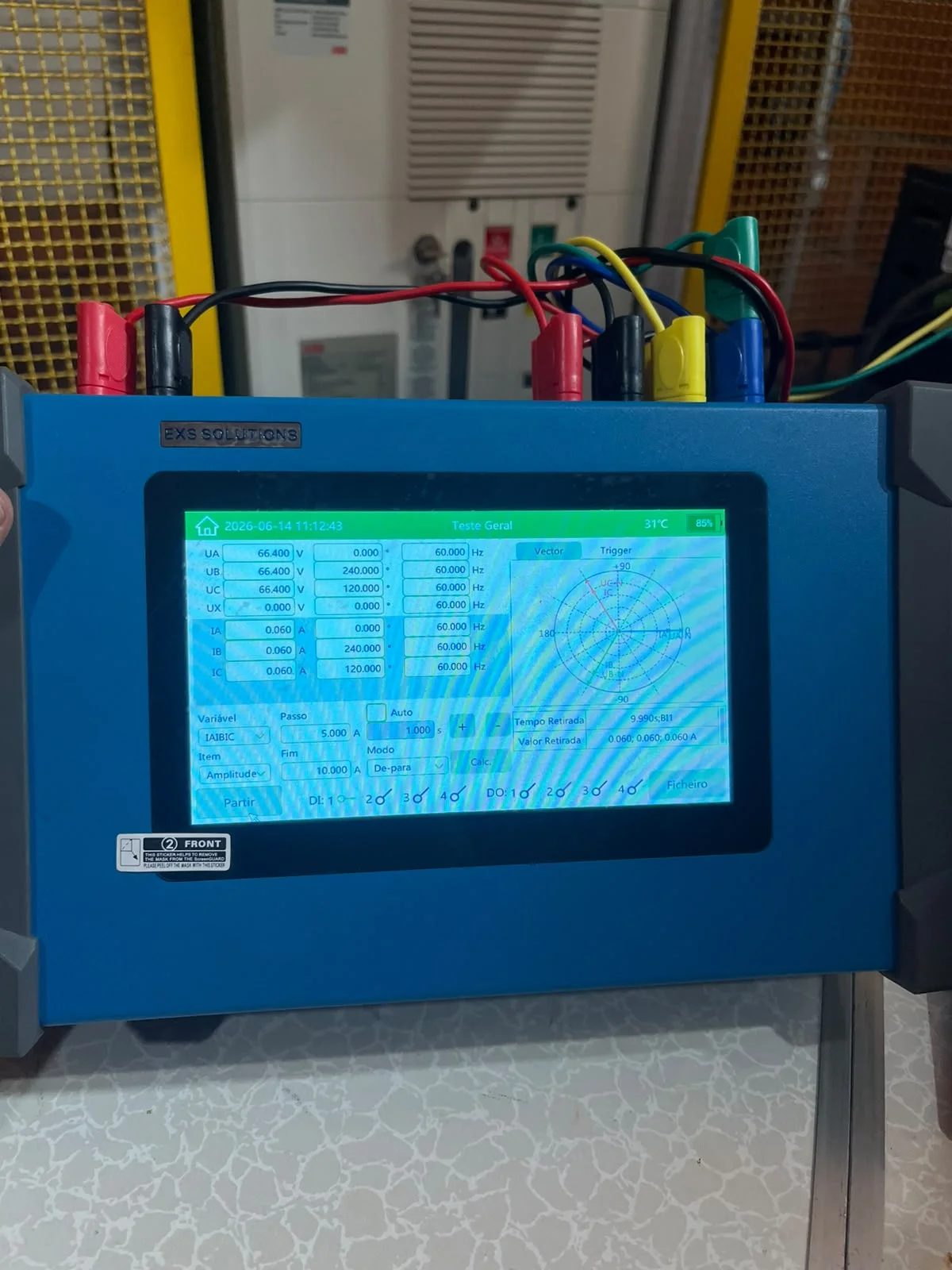

Aplicação controlada de sinais

No comissionamento, a equipe técnica começa pela análise dos diagramas elétricos, da documentação disponível, dos ajustes parametrizados e da arquitetura de proteção.

Essa etapa ajuda a identificar quais entradas e saídas devem ser avaliadas e quais condições de atuação são esperadas para cada função.

A aplicação de sinais pode representar condições elétricas controladas de corrente, tensão ou potência.

O objetivo é estimular as funções do relé de maneira técnica e segura sem depender da ocorrência de uma falha real no sistema.

Durante o ensaio, são observados os valores de atuação, a lógica configurada, os tempos de resposta e a comunicação entre o relé e o disjuntor ou circuito de comando.

Esse trabalho exige conhecimento de média tensão e da instalação específica.

A execução não deve ser tratada como uma tarefa de tentativa e erro por pessoas sem habilitação, pois conexões incorretas ou comandos indevidos podem provocar desligamentos, danos a equipamentos ou exposição a riscos elétricos.

Uso de caixas de corrente

Em termos educacionais, essa abordagem permite aplicar condições controladas ao circuito de medição e observar como o relé interpreta a variação recebida.

A análise deve considerar a relação entre o sinal aplicado, os ajustes da proteção e a resposta efetivamente registrada pelo sistema.

A utilidade da técnica está em verificar se a cadeia de proteção responde de forma coerente.

Isso inclui a entrada do sinal no relé, o processamento da função configurada, a atuação da saída e a chegada do comando ao circuito de trip.

A avaliação também pode contribuir para identificar problemas de conexão, parametrização, polaridade ou correspondência entre o projeto e a montagem de campo.

O método adequado depende do tipo de relé, da configuração da instalação, das grandezas monitoradas e do escopo definido para o comissionamento ou para a manutenção.

Por isso, não é seguro escolher instrumentos ou definir valores de ensaio apenas com base em uma descrição genérica do equipamento.

Avaliação de tempos e comandos

Além de verificar se uma proteção atua, o ensaio analisa quando e como ela atua.

Algumas funções são configuradas para responder imediatamente quando determinada condição é reconhecida.

Outras possuem temporização ou lógica de coordenação com dispositivos instalados a montante e a jusante.

A equipe pode verificar, em nível conceitual, pontos como:

• Reconhecimento da condição elétrica aplicada;
• Valor em que a função entra em atuação;
• Tempo de resposta observado;
• Acionamento da saída associada ao trip;
• Continuidade do comando até o circuito do disjuntor;
• Coerência entre a atuação registrada e os ajustes documentados;
• Registro de eventuais divergências para análise técnica.

O resultado não deve ser reduzido a uma simples indicação de aprovado ou reprovado.

Um relatório tecnicamente útil relaciona a condição avaliada, a função analisada, a resposta observada e as evidências coletadas durante o serviço.

Quando há divergência, a correção deve ser definida por profissional habilitado após a análise da causa.

Cuidados com polaridade e conexões

Polaridade, identificação de terminais, sequência de fases, circuitos de corrente e circuitos de tensão são aspectos relevantes para a confiabilidade do ensaio.

Uma ligação invertida ou uma conexão em ponto inadequado pode alterar a interpretação do relé e produzir uma resposta diferente daquela prevista no projeto.

Por esse motivo, a preparação deve incluir conferência dos diagramas, identificação dos circuitos, inspeção visual, validação das conexões e controle da área de trabalho.

Também é necessário considerar o isolamento operacional do equipamento, a prevenção contra energização indevida e os procedimentos de segurança aplicáveis à instalação.

A aplicação de sinais deve ser feita de forma controlada e compatível com o instrumento e com o circuito avaliado.

O cuidado não se limita ao relé: o comando de trip pode alcançar o disjuntor e outros elementos da instalação.

Toda intervenção deve preservar a segurança das pessoas, a integridade dos equipamentos e a rastreabilidade dos resultados.

Quando realizar ensaios e manutenção dos relés de proteção?

A avaliação dos relés de proteção deve ser considerada sempre que houver uma mudança relevante na instalação, uma intervenção no sistema elétrico ou algum sinal de comportamento inesperado.

O objetivo não é apenas confirmar se o relé está energizado, mas verificar, por meio de ensaios tecnicamente controlados, se ele reconhece as condições anormais previstas, respeita os ajustes definidos e envia corretamente o comando de trip ao disjuntor.

Não existe uma única periodicidade aplicável a todas as instalações.

A necessidade de ensaio ou manutenção depende de fatores como características do sistema de média tensão, criticidade das cargas, histórico de ocorrências, alterações realizadas, recomendações técnicas, requisitos da concessionária e condições observadas em campo.

Por isso, a decisão deve ser baseada em critérios de engenharia e em registros confiáveis da instalação.

Novas instalações e entrada em operação

Em uma instalação nova, o comissionamento dos relés de proteção ajuda a confirmar se o projeto foi corretamente convertido em uma instalação funcional.

Antes da energização ou da entrada em operação, podem ser verificadas a correspondência entre diagramas e montagem, as conexões dos circuitos de corrente e tensão, os ajustes configurados e a comunicação entre o relé e o disjuntor.

Essa avaliação também permite identificar inconsistências que não são necessariamente visíveis em uma inspeção visual, como polaridade inadequada, circuito de medição conectado de forma incorreta, ajuste incompatível com o estudo de proteção ou ausência de resposta no circuito de comando.

A aplicação controlada de sinais e a verificação da atuação permitem analisar o comportamento do conjunto sem depender de uma ocorrência real para descobrir uma falha.

Em novas instalações, o registro dos resultados é especialmente importante.

Diagramas analisados, ajustes considerados, funções avaliadas, condições encontradas e eventuais recomendações devem fazer parte da documentação técnica disponível para futuras intervenções.

Essa base facilita a manutenção e permite comparar o estado do sistema em avaliações posteriores.

Alterações no sistema elétrico

Modificações em transformadores, disjuntores, cubículos, alimentadores, cargas ou sistemas de medição podem alterar a resposta esperada da proteção.

Mesmo quando o relé não é substituído, uma mudança na instalação pode exigir a revisão dos ajustes, da coordenação e da lógica de atuação.

Depois de uma alteração, o ensaio deve considerar o escopo efetivamente executado.

A análise pode abranger os circuitos envolvidos, as grandezas de corrente e tensão, os comandos associados e a sequência de atuação prevista.

Também é necessário verificar se a seletividade entre dispositivos continua coerente, evitando que uma falha localizada provoque o desligamento de uma parte maior do sistema do que o necessário.

A revisão após uma intervenção não deve ser tratada como mera formalidade.

Um cabo reconectado, um transformador substituído, uma mudança de relação de transformação ou uma atualização de parâmetros pode influenciar diretamente a interpretação feita pelo relé.

A validação técnica pode reduzir o risco de manter uma proteção com configuração que já não corresponde às condições reais da instalação.

Atuação inesperada da proteção

Uma abertura inesperada do disjuntor, um alarme recorrente ou uma atuação sem causa claramente identificada deve ser investigada antes de simplesmente restabelecer a operação.

O evento pode estar relacionado a uma condição real do sistema, a uma configuração inadequada, a um problema de medição, a uma falha no circuito de comando ou a uma anomalia no próprio equipamento.

O ensaio pode contribuir para separar essas possibilidades.

A investigação deve começar pela análise dos registros disponíveis, dos alarmes, das sinalizações, dos eventos armazenados e das condições operacionais no momento da ocorrência.

Em seguida, uma avaliação de campo pode verificar conexões, alimentação, circuitos de corrente e tensão, ajustes e resposta dos comandos.

O propósito não é forçar o relé a permanecer ativo nem eliminar uma proteção apenas porque ela interrompeu o fornecimento.

A proteção deve ser analisada com foco na causa da atuação e na coerência entre o evento observado e a função que respondeu.

Somente após uma avaliação técnica é possível definir se são necessárias correções, ajustes, manutenção ou outras medidas no sistema.

Manutenção preventiva baseada em critérios técnicos

A manutenção preventiva dos relés de proteção deve ser planejada a partir das condições reais da instalação e das orientações técnicas aplicáveis.

Em vez de adotar uma periodicidade genérica como regra absoluta, o responsável deve considerar o ambiente, a importância da carga, o histórico de falhas, as intervenções anteriores, o nível de exposição a condições adversas e os requisitos do projeto ou da operação.

Uma avaliação preventiva pode incluir inspeção visual, conferência de conexões, análise dos ajustes, verificação dos circuitos associados e ensaios funcionais compatíveis com o escopo definido pelo responsável técnico.

A aplicação controlada de sinais, incluindo técnicas de caixas de corrente utilizadas em determinados ensaios, pode ajudar a verificar a resposta das proteções sem esperar que uma falha real aconteça.

A manutenção também é uma oportunidade para revisar a documentação.

Ajustes encontrados em campo devem ser confrontados com os registros existentes, e qualquer divergência precisa ser analisada antes de ser considerada uma simples atualização documental.

Relatórios claros devem indicar o que foi verificado, quais funções foram avaliadas, quais condições foram encontradas e se há recomendações para acompanhamento.

Revisão após intervenções e ocorrências

A revisão é recomendável após serviços que envolvam desligamento, desmontagem, substituição de componentes, alterações de cabos, mudanças de parametrização ou atuação de dispositivos de proteção.

O mesmo cuidado se aplica depois de ocorrências como curto-circuito, sobrecorrente, perda de tensão, falha de disjuntor, desligamento seletivo inadequado ou interrupção cuja origem ainda não esteja esclarecida.

Nessas situações, o ensaio de relés de proteção deve estar integrado à análise do evento.

Verificar apenas o relé, sem avaliar os circuitos de medição, o disjuntor, os comandos e a documentação, pode deixar a investigação incompleta.

A confiabilidade depende da integração entre projeto, instalação, ajustes, operação, manutenção e qualidade dos registros.

Para empresas, indústrias e empreendimentos atendidos principalmente em São Paulo, Paraíba, Paraná e Minas Gerais, a definição do escopo deve considerar as características específicas da instalação.

O ideal é disponibilizar diagramas, ajustes, histórico de intervenções e informações sobre ocorrências para que a necessidade de ensaio seja avaliada de forma técnica e segura.

Como escolher uma empresa para o ensaio de relés?

Escolher uma empresa para o ensaio de relés de proteção exige mais do que verificar se o prestador possui instrumentos de teste.

O serviço envolve a análise do sistema elétrico, a interpretação dos ajustes de proteção, a inspeção das conexões, a aplicação controlada de sinais e a confirmação de que o comando de trip chega corretamente ao disjuntor.

Por isso, a contratação deve considerar escopo técnico, segurança, experiência em média tensão e qualidade da documentação entregue.

Confirme o escopo antes de contratar

O escopo deve indicar se o serviço contempla apenas o teste funcional do relé ou também a análise da documentação, a inspeção de campo, a verificação dos circuitos associados, a avaliação dos ajustes e a confirmação da atuação do disjuntor.

Também é importante esclarecer:

• Quais funções de proteção serão avaliadas;
• Se serão analisadas proteções de corrente, tensão e potência;
• Se o comando de trip será verificado no circuito correspondente;
• Quais painéis, cubículos, transformadores ou alimentadores estão incluídos;
• Quais documentos e registros serão necessários para a execução;
• Se o atendimento envolve comissionamento, manutenção ou ambos.

Essa definição ajuda a evitar que o teste de relé seja tratado como uma atividade isolada quando, na prática, a confiabilidade depende da interação entre relé, transformadores de instrumentação, circuitos de comando, disjuntor e demais componentes da instalação.

Avalie a experiência técnica em média tensão

A empresa contratada deve demonstrar conhecimento compatível com o nível de complexidade da instalação.

Experiência em sistemas de média tensão é especialmente relevante porque os ensaios podem envolver riscos elétricos, requisitos de segurança, coordenação de proteção e necessidade de preservar a continuidade operacional.

Pergunte como o prestador trabalha com diagramas unifilares, diagramas de controle, estudos ou ajustes de proteção e informações da instalação.

Uma abordagem tecnicamente consistente começa pela compreensão do sistema existente, e não pela aplicação automática de sinais no equipamento.

Verifique o conhecimento sobre normas e exigências da concessionária

A proposta deve considerar as referências técnicas aplicáveis à instalação.

Em sistemas de média tensão, a ABNT NBR 14039 é uma referência importante, além das diretrizes e exigências da concessionária responsável pelo fornecimento de energia.

A aplicação dessas referências depende das características do sistema e do escopo contratado.

Isso não significa que uma empresa deva apenas citar normas em uma proposta.

O ponto principal é saber como os requisitos influenciam a preparação do serviço, a segurança da intervenção, a conferência dos circuitos, a análise dos resultados e a organização dos registros técnicos.

Também é recomendável perguntar como serão tratadas eventuais divergências entre os diagramas, os ajustes documentados e a condição encontrada em campo.

Alterações não registradas podem comprometer a interpretação do ensaio e devem ser identificadas e relatadas com clareza.

Diferencie inspeção, ensaio e relatório

Essas três etapas são relacionadas, mas não são equivalentes.

A inspeção verifica a condição aparente e a coerência das conexões e componentes acessíveis.

O ensaio aplica sinais ou condições controladas para observar a resposta das funções de proteção.

O relatório organiza o que foi verificado, os resultados obtidos, as condições encontradas e as eventuais recomendações técnicas.

Antes da contratação, pergunte qual documentação será fornecida ao final.

Um registro útil deve permitir relacionar o equipamento ensaiado, as funções avaliadas, os ajustes considerados, os resultados observados e as limitações encontradas durante a atividade.

Quando necessário, também deve registrar anomalias ou pendências que dependam de intervenção posterior.

Um relatório não substitui a correção de uma falha.

Entretanto, ele fornece rastreabilidade para apoiar decisões de manutenção, futuras intervenções e avaliações de continuidade operacional.

Entenda os recursos utilizados no serviço

A empresa deve conseguir explicar, em linguagem compreensível, como realizará a avaliação.

A aplicação controlada de sinais permite verificar se o relé responde de acordo com as funções configuradas e se a lógica de proteção produz o comando esperado.

Durante o trabalho, cuidados com conexões, polaridade, circuitos de corrente e circuitos de tensão são essenciais para evitar interpretações incorretas ou condições inseguras.

O leitor deve solicitar que o prestador esclareça quais sinais serão aplicados, quais respostas serão observadas e como os resultados serão registrados, sem exigir uma operação de campo por pessoas não habilitadas.

Também é importante diferenciar a contratação de um serviço de comissionamento da compra de uma maleta de ensaio de relés.

O instrumento é apenas um recurso.

O serviço depende de planejamento, conhecimento das proteções, leitura da documentação, execução segura, interpretação técnica e elaboração dos registros.

Considere a capacidade de atender diferentes complexidades

Indústrias, centros logísticos, empresas comerciais e outros empreendimentos podem apresentar arquiteturas elétricas muito diferentes.

Por isso, avalie se a empresa consegue adaptar o escopo à realidade da instalação sem oferecer uma solução genérica para todos os casos.

Uma boa conversa técnica deve abordar o tipo de entrada de energia, os equipamentos envolvidos, o histórico de intervenções, as alterações recentes, ocorrências de atuação inesperada e as necessidades de manutenção.

A definição final depende das informações disponíveis e da avaliação técnica do sistema.

Em síntese, escolha um prestador que una experiência prática, conhecimento de média tensão, atenção às normas, planejamento seguro, clareza de escopo e documentação rastreável.

Para ensaios de relés de proteção, o critério mais importante não é apenas testar o equipamento, mas comprovar tecnicamente que a cadeia de proteção foi compreendida, avaliada e registrada de maneira compatível com a necessidade da instalação.

Planeje a verificação das proteções e do circuito de desarme

Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA atua no comissionamento de relés e utiliza caixa de corrente nos ensaios, com atendimento em São Paulo, Paraná, Minas Gerais e Paraíba.

Converse com a equipe para avaliar teste de relé no contexto do seu empreendimento e definir o escopo adequado.

Modelo do relé, funções habilitadas, diagramas, ajustes e histórico de intervenções ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.

Dúvidas sobre teste de relé

Por que uma proteção não verificada representa risco?

Um relé com ajustes inadequados, conexões incorretas, falhas de comunicação com o disjuntor ou resposta fora do esperado pode não atuar quando necessário.

Também pode atuar de forma indevida, interrompendo um circuito sem que a condição identificada justifique o desligamento.

Em ambos os casos, a consequência pode envolver danos a equipamentos, interrupções operacionais, agravamento de uma falha elétrica e exposição de pessoas e instalações a perigos.

A verificação é especialmente relevante porque a proteção depende da interação entre vários elementos: transformadores de corrente e de potencial, relé, circuitos de comando, bobina de abertura, disjuntor, alimentação auxiliar e parametrização.

A análise isolada de apenas um componente não confirma, por si só, que o sistema completo executará o trip corretamente.

Onde o ensaio é aplicado?

O comissionamento e os ensaios de relés de proteção podem ser necessários em diferentes contextos, como:

• Indústrias com sistemas de média tensão e cargas relevantes;
• Empresas comerciais de médio e grande porte;
• Centros logísticos e instalações com equipamentos elétricos críticos;
• Novas entradas de energia, cabines e subestações;
• Sistemas que passaram por alterações, expansões ou substituição de equipamentos;
• Instalações que apresentaram atuação inesperada ou precisam revisar sua condição de proteção.

Além de confirmar a atuação do relé, o ensaio contribui para verificar se a proteção está coerente com a seletividade e a coordenação previstas para o sistema.

Isso ajuda a reduzir a possibilidade de que uma falha localizada provoque o desligamento desnecessário de setores mais amplos da instalação.

Nos ensaios de relés de proteção, sua atuação está relacionada ao comissionamento e à manutenção dos sistemas, com avaliação das proteções de corrente, tensão e potência e verificação do comando de trip ao disjuntor.

A contratação deve considerar o escopo da instalação, a documentação disponível, as exigências aplicáveis e a necessidade de registros técnicos do serviço.

Ele não deve ser confundido com o teste de relé automotivo nem tratado como uma simples checagem visual: o objetivo é verificar, com segurança e rastreabilidade, se a proteção reconhece a anomalia e interrompe o circuito por meio do trip previsto.

Por que os procedimentos não são equivalentes?

Um teste simples de continuidade ou acionamento de um relé automotivo não comprova que um relé de proteção está corretamente parametrizado nem que o sistema enviará o trip adequado ao disjuntor.

No comissionamento, é necessário conferir a documentação disponível, inspecionar conexões, aplicar sinais elétricos de forma controlada, avaliar a resposta das funções de proteção e registrar os resultados técnicos.

Esse trabalho deve considerar, entre outros aspectos, a relação entre os ajustes e a atuação instantânea ou temporizada, a polaridade dos circuitos, a lógica de comando e a comunicação entre o relé e o disjuntor.

A execução inadequada pode gerar atuação indevida, falta de atuação ou perda de seletividade, com impactos na segurança e na continuidade operacional.

Como identificar o serviço correto?

Antes de solicitar um orçamento ou agendar uma avaliação, informe:

• Se a aplicação está em um veículo ou em uma instalação elétrica;
• Se o equipamento integra um painel de média tensão, uma subestação ou um sistema industrial;
• Quais funções de proteção precisam ser verificadas, como corrente, tensão ou potência;
• Se o objetivo é testar um componente isolado, realizar comissionamento ou executar manutenção do sistema;
• Quais diagramas, ajustes, registros de ocorrências e informações do disjuntor estão disponíveis.

Para instalações elétricas, procure uma empresa com experiência em engenharia elétrica, média tensão, interpretação de esquemas e ensaios de proteção.

A empresa utiliza, entre outras técnicas informadas em seu escopo, caixas de corrente para apoiar a avaliação das proteções, atendendo principalmente São Paulo, Paraíba, Paraná e Minas Gerais.

Assim, quando a necessidade envolver a confirmação de que um relé identifica anomalias e comanda corretamente o disjuntor, o serviço adequado não é um teste de relé automotivo, mas um ensaio de relés de proteção realizado por profissionais habilitados e conforme a documentação técnica, as normas aplicáveis e as diretrizes da concessionária.

Serviço de comissionamento ou maleta de ensaio?

Uma maleta de ensaio é um instrumento utilizado para gerar ou aplicar sinais e apoiar verificações técnicas.

Sua existência, por si só, não equivale à execução completa de um comissionamento.

O serviço envolve interpretação de diagramas, definição do escopo, inspeção de campo, conhecimento das funções de proteção, aplicação adequada dos sinais, verificação do comando de trip e elaboração dos registros.

Essa diferença é importante para empresas que precisam contratar o resultado técnico do ensaio e não apenas adquirir um equipamento.

A seleção de uma maleta depende de fatores como as grandezas a avaliar, o tipo de relé, a configuração do sistema e os requisitos de segurança.

Já a contratação de uma prestadora busca integrar instrumento, conhecimento técnico, execução em campo e documentação.

Para definir a solução adequada, é recomendável apresentar os diagramas, os ajustes disponíveis, o histórico de intervenções e o objetivo da avaliação à equipe técnica responsável.
