Banco capacitor de energia: funcionamento, aplicações e correção do fator de potência

Um banco capacitor de energia é um conjunto de capacitores instalado para compensar parte da energia reativa exigida por cargas elétricas, contribuindo para a correção do fator de potência.

O que é banco capacitor de energia e para que serve

Em aplicações industriais, comerciais ou prediais, o equipamento deve ser especificado a partir de medições da instalação, das características das cargas e dos requisitos técnicos aplicáveis.

Potência ativa, reativa e aparente

Para entender sua função, é útil separar três conceitos:

Potência ativa (kW): É a parcela efetivamente convertida em trabalho, calor, movimento, iluminação ou outra utilização útil.
Potência reativa (kVAr): É necessária ao funcionamento de campos magnéticos em equipamentos como motores, transformadores e reatores, mas não representa trabalho útil por si só.
Potência aparente (kVA): Corresponde à combinação entre potência ativa e reativa e indica a solicitação total da rede elétrica.

O fator de potência expressa a relação entre a potência ativa e a potência aparente.

Quando uma instalação possui muitas cargas indutivas, a demanda de energia reativa pode aumentar a corrente circulante para realizar a mesma atividade, influenciando o carregamento de cabos, transformadores e demais componentes.

O banco de capacitores fornece parte dessa energia reativa localmente, reduzindo a parcela que precisa ser suprida pela rede, desde que o sistema seja corretamente dimensionado e operado.

Exemplo prático de aplicação

Considere uma planta com motores de indução, transformadores e outras cargas que variam ao longo do turno de produção.

Em determinados momentos, a instalação pode apresentar maior demanda de energia reativa; um banco automático de capacitores pode monitorar o comportamento elétrico e conectar ou desconectar estágios conforme a necessidade identificada pelo controlador.

Essa compensação pode contribuir para reduzir a corrente total e o aquecimento associado ao transporte de energia, além de auxiliar na gestão de excedentes de energia reativa sujeitos às regras aplicáveis da concessionária.

Esses efeitos não devem ser presumidos: dependem do perfil de carga, das medições, das condições da rede, da presença de distorções harmônicas e do projeto elétrico.

O banco de capacitores não é escolhido apenas pela potência instalada da empresa.

Uma avaliação técnica deve considerar o fator de potência medido, a variação das cargas, a tensão de operação, a forma de acionamento e a necessidade de proteção.

Como funciona a correção do fator de potência

A correção do fator de potência é realizada pela compensação controlada da energia reativa associada, principalmente, a cargas indutivas.

Em um banco de capacitores, um controlador monitora os parâmetros elétricos da instalação e comanda a entrada ou a retirada de estágios de capacitores para adequar a compensação à demanda observada.

Fluxo de funcionamento

Medição da instalação: O sistema acompanha grandezas elétricas, como fator de potência, corrente e tensão, por meio de medição compatível com o projeto.
Análise pelo controlador: O controlador eletrônico microprocessado compara o comportamento medido com a condição de operação configurada.
Definição da compensação: Quando a carga indutiva aumenta ou diminui, o controlador avalia quais estágios devem ser conectados ou desligados.
Acionamento dos estágios: Contatores próprios para carga capacitiva realizam a manobra dos capacitores, enquanto os disjuntores correspondentes contribuem para a proteção de cada estágio.
Acompanhamento contínuo: Após a manobra, o sistema volta a medir os parâmetros para verificar a condição elétrica e ajustar a compensação quando necessário.

Em termos simplificados, cargas indutivas tendem a aumentar a demanda por energia reativa.

Os capacitores fornecem uma parcela dessa compensação localmente, reduzindo a necessidade de circulação dessa componente pela infraestrutura da instalação.

A resposta efetiva depende das características da carga, do projeto, das medições e das condições de operação.

Banco automático e banco fixo

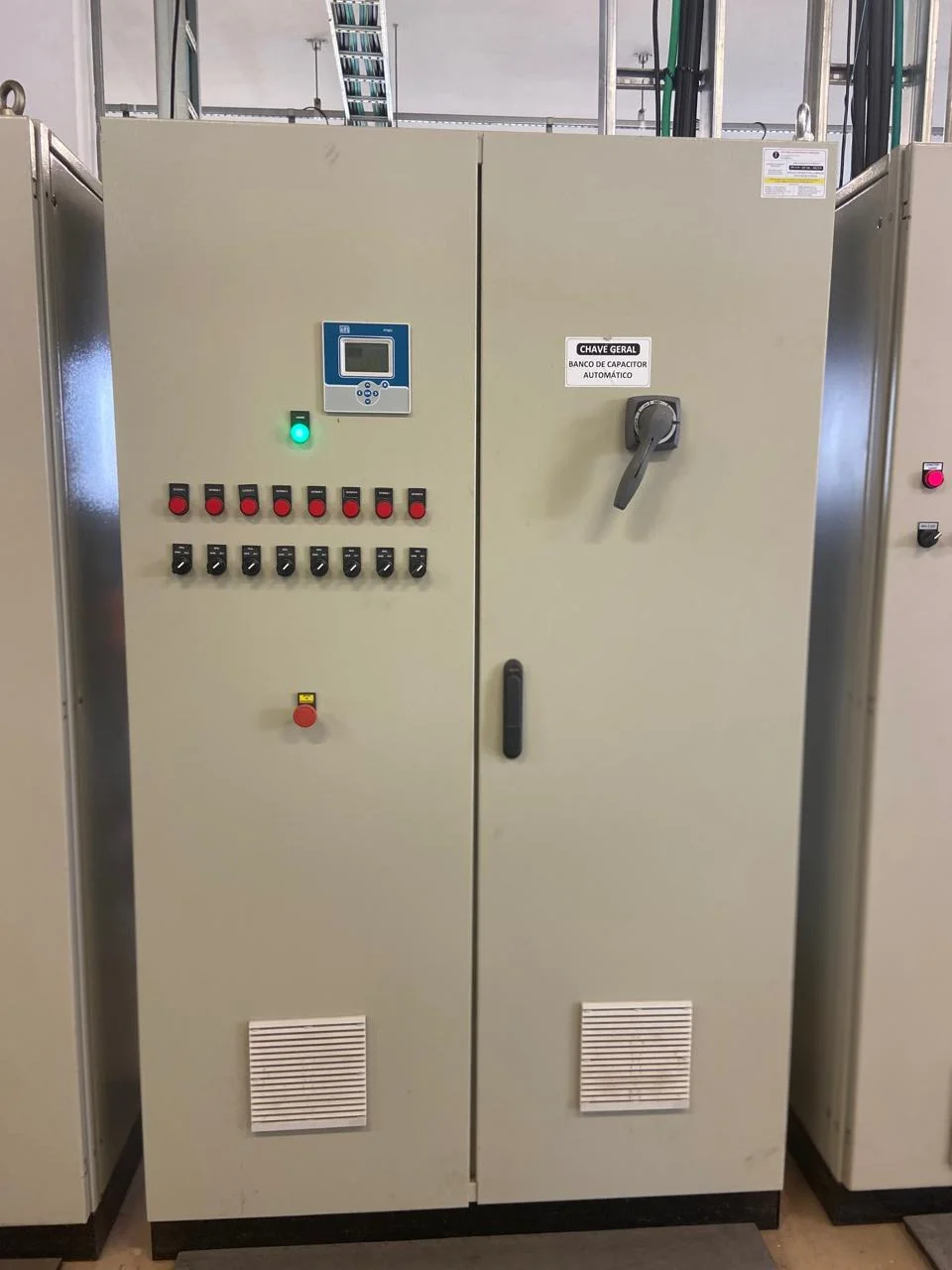

O banco automático utiliza controlador microprocessado e múltiplos estágios para acompanhar variações de carga.

Essa característica é relevante em instalações nas quais motores, transformadores, sistemas de climatização ou outros equipamentos entram e saem de operação ao longo do dia.

O banco fixo mantém uma quantidade de capacitância permanentemente conectada ou acionada conforme uma configuração determinada.

Pode ser considerado quando a carga apresenta comportamento relativamente estável, mas a escolha exige análise para evitar compensação insuficiente ou excessiva em diferentes condições de operação.

Solução	Como opera	Quando a avaliação técnica é especialmente importante
Banco automático	Aciona e desliga estágios conforme as medições e a demanda da instalação	Em cargas variáveis, com mudanças frequentes de corrente e fator de potência
Banco fixo	Mantém uma compensação definida para uma condição de operação	Em cargas mais constantes, quando medições confirmam que a compensação permanece adequada

A definição entre banco automático e fixo não deve ser feita apenas pela potência nominal dos equipamentos.

O levantamento deve considerar perfil de carga, tensão, fator de potência, presença de harmônicas, forma de conexão, proteções e requisitos do projeto elétrico.

Visualização dos parâmetros elétricos

A visualização digital permite acompanhar, conforme a configuração do equipamento, os parâmetros elétricos monitorados pelo controlador e o estado de operação dos estágios.

Essa leitura favorece a identificação de alterações no comportamento da instalação, registros de eventos e investigação técnica de situações como oscilações de carga, atuação de proteção ou compensação inadequada.

A interpretação dos dados deve ser feita em conjunto com o histórico operacional e com medições realizadas por profissional qualificado.

Uma leitura isolada não substitui o diagnóstico completo da instalação nem confirma, por si só, a necessidade de ampliar ou reduzir a potência do banco.

Benefícios e aplicações em diferentes instalações

O banco de capacitores pode contribuir para uma gestão mais adequada da energia reativa em instalações de baixa ou média tensão.

Ao compensar parte da demanda reativa associada a cargas indutivas, o equipamento pode reduzir a corrente circulante, aliviar o aquecimento de cabos e transformadores e favorecer condições mais estáveis de operação.

Esses efeitos dependem do perfil de carga, das medições realizadas, da qualidade da energia e do dimensionamento do sistema.

A aplicação não deve ser definida apenas pela presença de uma fatura elevada ou pela potência instalada.

É necessário avaliar o fator de potência, os horários de funcionamento, a variação das cargas, a capacidade dos transformadores, as condições dos cabos, a existência de harmônicas e os requisitos da instalação.

Por isso, os benefícios abaixo são potenciais e precisam ser confirmados por diagnóstico técnico.

Necessidades por ambiente

Ambiente	Necessidade que pode motivar a avaliação	Aspectos a verificar
Indústrias	Cargas motorizadas, transformadores e processos com demanda variável podem elevar a circulação de corrente reativa	Perfil de motores, fornos, compressores, inversores, transformadores, harmônicas e variação de carga
Condomínios comerciais e residenciais	Sistemas de bombas, elevadores, climatização e áreas comuns podem apresentar comportamentos distintos ao longo do dia	Curva de demanda, tipo de alimentação, cargas comuns e possibilidade de operação simultânea
Hospitais	A infraestrutura reúne cargas críticas, sistemas de climatização, bombas e equipamentos que exigem avaliação integrada	Continuidade operacional, compatibilidade com sistemas de proteção, qualidade da energia e seletividade
Hotéis	A demanda varia conforme ocupação, climatização, aquecimento, elevadores e áreas de serviço	Horários de maior carga, sazonalidade, motores e distribuição entre setores
Supermercados	Refrigeração, climatização, iluminação e sistemas de bombeamento podem operar com perfis diferentes	Cargas permanentes e intermitentes, correntes de partida, harmônicas e expansão da instalação
Shopping centers	A combinação de lojas, áreas comuns, escadas rolantes, elevadores e climatização produz uma carga diversificada	Submedição, distribuição por áreas, variações de ocupação e coordenação com a infraestrutura elétrica
Instalações industriais de baixa ou média tensão	A correção pode ser considerada como parte da gestão da infraestrutura elétrica	Ponto de conexão, transformadores, proteção, tensão, demanda e requisitos regulatórios aplicáveis

Benefícios técnicos condicionais

Redução da corrente elétrica circulante: Quando o banco é corretamente dimensionado e compatível com o comportamento da instalação, a compensação da energia reativa pode reduzir a corrente total em determinados trechos do sistema.
Menor aquecimento de cabos e transformadores: A redução de corrente pode diminuir perdas por efeito Joule e o esforço térmico de condutores e transformadores, desde que a instalação esteja em condições adequadas e o resultado seja confirmado por medições.
Melhor aproveitamento da infraestrutura existente: Em alguns cenários, a correção do fator de potência pode liberar margem operacional da rede interna.

Isso não significa que o banco substitua a ampliação de cabos, transformadores ou dispositivos de proteção quando esses itens forem necessários.
Maior estabilidade das condições elétricas internas: A compensação adequada pode contribuir para uma operação mais equilibrada da instalação, mas não substitui a investigação de quedas de tensão, desequilíbrios, surtos, sobrecorrentes ou distorções harmônicas.
Tratamento da energia reativa excedente: A solução pode ajudar a manter o fator de potência dentro de parâmetros adequados e reduzir a possibilidade de cobranças relacionadas ao excedente de energia reativa, conforme as características da unidade consumidora e as regras aplicáveis.
Preservação dos equipamentos conectados: Ao reduzir condições de sobrecarga associadas à circulação de corrente, o sistema pode contribuir para a vida operacional de componentes.

Essa relação depende de manutenção, temperatura, qualidade da energia, coordenação das proteções e condições reais de uso.

Exemplo genérico em uma planta com cargas variáveis

Considere uma planta que utiliza motores, compressores e sistemas de climatização em horários diferentes.

Durante parte do expediente, várias cargas indutivas permanecem ligadas; em outros períodos, somente alguns equipamentos continuam em operação.

Nesse cenário, um banco automático pode acompanhar a variação do fator de potência por meio de um controlador e acionar ou desligar estágios conforme a necessidade identificada.

Antes da escolha, a equipe técnica deve verificar se existem harmônicas, correntes de partida relevantes, alterações frequentes de carga ou períodos de baixa demanda.

Um banco fixo pode não ser adequado quando a carga varia intensamente, pois a compensação permanente pode resultar em excesso de correção em determinados momentos.

A decisão entre banco automático e fixo deve considerar medições, projeto, proteção e condições de operação.

A avaliação pode incluir a análise da infraestrutura, a definição da solução compatível e o suporte técnico durante a instalação, o start-up e o comissionamento, conforme a necessidade do serviço contratado.

Para determinar se o equipamento é pertinente, recomenda-se relacionar o diagnóstico do fator de potência com a análise da demanda, dos transformadores, dos cabos e da qualidade da energia.

A consulta a uma empresa especializada em engenharia elétrica e manutenção elétrica ajuda a evitar a seleção baseada apenas na potência nominal ou em uma expectativa genérica de economia.

Componentes, proteção e tecnologias do banco de capacitores

Um banco de capacitores reúne componentes de potência, comando e proteção para compensar energia reativa conforme as características da instalação.

Componentes e respectivas funções

Componente	Função na operação
Painel de aço carbono com pintura eletrostática	Abriga e organiza os componentes do banco, contribuindo para a proteção mecânica e para a montagem ordenada do conjunto.
Capacitores autorregenerativos	Realizam a compensação capacitiva e contam, conforme a descrição do produto, com tecnologia que permite a recuperação de determinadas falhas dielétricas internas durante a operação.
Dispositivo anti-explosão	Atua como recurso de segurança associado ao capacitor, ajudando a reduzir riscos em situações anormais previstas pelo projeto e pelo fabricante.
Disjuntores por estágio	Permitem a proteção e o seccionamento individual dos estágios de capacitores, facilitando a intervenção técnica e a identificação de ocorrências.
Contatores para carga capacitiva	Comandam a entrada e a retirada dos estágios, sendo próprios para as solicitações elétricas características de cargas capacitivas.
Controlador eletrônico microprocessado	Monitora os parâmetros definidos no projeto e coordena o acionamento dos estágios em uma solução automática.
Proteção contra surtos e sobrecorrentes	Ajuda a administrar eventos elétricos que podem afetar o painel e seus componentes, conforme a arquitetura de proteção adotada.
Visualização digital	Permite acompanhar parâmetros elétricos e informações de operação em tempo real, favorecendo o diagnóstico e o acompanhamento técnico.

A montagem modular pode facilitar ampliações futuras, mas a possibilidade de expansão deve ser verificada em relação ao espaço disponível, à capacidade dos barramentos, às proteções, à ventilação e às condições da instalação.

Tecnologia autorregenerativa e dispositivo anti-explosão

Capacitores autorregenerativos utilizam uma construção concebida para interromper localmente uma falha do dielétrico, preservando a operação do elemento dentro dos limites previstos pelo fabricante.

Esse recurso não significa que o componente seja imune a sobrecargas, sobretensões, aquecimento, distorções harmônicas ou erros de dimensionamento.

O dispositivo anti-explosão é um mecanismo de segurança associado ao capacitor e deve ser analisado junto com as demais proteções do estágio.

Seu funcionamento adequado depende da compatibilidade entre o capacitor, o circuito de comando, os dispositivos de proteção, a temperatura de operação e as condições reais da rede.

Por isso, sinais como estufamento, vazamento, ruído incomum, aquecimento excessivo ou atuação recorrente de proteção justificam a retirada de operação e uma investigação por equipe qualificada.

Harmônicas e qualidade da energia

Distorções harmônicas alteram a forma de onda da tensão e da corrente e podem aumentar o aquecimento, a solicitação dos componentes e o risco de ressonância entre a rede e os capacitores.

Como o banco de capacitores modifica o comportamento elétrico da instalação, a presença de cargas não lineares, inversores, fontes chaveadas, retificadores ou outros equipamentos eletrônicos deve ser considerada no estudo.

A solução descrita inclui filtragem de distorções harmônicas, mas a necessidade e a configuração dessa função não devem ser presumidas apenas pela potência nominal do banco.

A avaliação pode envolver medições de qualidade de energia, análise do espectro harmônico, verificação da impedância da rede e estudo da possibilidade de ressonância.

Em instalações com baixa ou média tensão, o projeto deve definir a arquitetura de proteção e a compatibilidade com transformadores, cabos, barramentos e demais cargas.

Aviso técnico sobre compatibilidade e seleção

A tensão, a potência em kVAr, a frequência, o tipo de carga e a forma de acionamento precisam ser compatíveis entre si e com a instalação.

Um banco selecionado somente pela faixa de potência pode apresentar compensação inadequada, acionamentos excessivos, sobrecarga ou comportamento indesejado diante de harmônicas e variações de carga.

Antes da compra ou instalação, recomenda-se reunir diagramas e dados da instalação, histórico de faturas quando aplicável, perfil de carga, medições de tensão e fator de potência, informações sobre harmônicas, características do transformador e condições do painel existente.

A definição entre banco fixo e automático, o número de estágios, os dispositivos de proteção e os testes de aceitação devem ser estabelecidos em projeto e validados por profissional habilitado, observando as normas técnicas aplicáveis e os requisitos regulatórios pertinentes.

Para uma especificação segura, a empresa pode ser consultada sobre a compatibilidade do equipamento com a instalação e sobre a necessidade de avaliação técnica antes da definição do conjunto.

Dimensionamento, instalação e comissionamento

A definição de um banco capacitor de energia deve começar por um diagnóstico da instalação, não apenas pela escolha de uma potência nominal.

O dimensionamento precisa considerar o perfil de carga, o fator de potência, a tensão de operação, a presença de harmônicas, a forma de conexão ao painel e as condições de funcionamento em baixa ou média tensão.

Essa análise ajuda a definir se a solução mais adequada é um banco fixo ou automático e quais proteções e procedimentos de comissionamento serão necessários.

Checklist pré-instalação

Antes de especificar o equipamento, é importante reunir, sempre que disponíveis, os seguintes dados:

Diagrama unifilar atualizado e identificação do ponto de instalação do painel.
Nível de tensão da instalação e frequência de operação.
Potência instalada, demanda e características das principais cargas.
Histórico de medições de fator de potência, corrente, tensão e energia reativa.
Variação da carga ao longo do turno, do dia e dos períodos de produção.
Existência de motores, transformadores, inversores de frequência, retificadores ou outras cargas não lineares.
Registros de ocorrências relacionadas a aquecimento, disparos de proteção, sobretensão ou distorções.
Espaço disponível, condições ambientais, ventilação e acessibilidade para inspeção.
Necessidade de integração com sistemas de supervisão ou de visualização de parâmetros.
Requisitos de expansão futura da instalação e compatibilidade com o painel existente.

A potência em kVAr deve ser definida a partir das medições e do comportamento real da carga.

Uma seleção baseada somente na potência total instalada ou em uma expectativa genérica de redução de custos pode provocar compensação insuficiente, excesso de compensação, aumento de tensão ou operação inadequada dos estágios.

Etapas de levantamento, projeto, montagem, instalação, testes e comissionamento

Levantamento técnico: Coleta de documentos, identificação das cargas e realização de medições representativas em diferentes condições operacionais.
Análise elétrica: Avaliação do fator de potência, da energia reativa, das variações de corrente e tensão e da eventual presença de harmônicas.
Definição da solução: Escolha entre banco fixo ou automático, determinação da potência necessária, divisão dos estágios e seleção das proteções compatíveis com o projeto.
Compatibilização: Verificação da interface com o painel, barramentos, cabos, dispositivos de proteção, sistemas de comando e condições de instalação em baixa ou média tensão.
Montagem e instalação: Posicionamento do painel, conexão dos circuitos de potência e comando, identificação dos componentes e conferência das conexões conforme a documentação técnica.
Testes preliminares: Inspeção visual, verificação de aperto conforme procedimento, conferência de continuidade, sequência de fases, ajustes de proteção e condições de segurança.
Start-up: Energização controlada e observação do controlador, dos contatores próprios para carga capacitiva, dos disjuntores por estágio e da leitura dos parâmetros elétricos.
Comissionamento: Validação da resposta dos estágios diante da variação de carga, registro das medições, análise de ocorrências e confirmação da operação conforme o projeto.
Entrega técnica: Organização dos registros, orientações de operação e manutenção e indicação de eventuais pontos que dependam de acompanhamento posterior.

A contratação deve definir previamente o escopo da avaliação, da instalação, dos testes e do acompanhamento técnico, conforme as necessidades da planta.

Segurança antes da intervenção

A seleção e a implantação também devem observar as normas técnicas aplicáveis, os requisitos regulatórios pertinentes da ANEEL e a documentação do fabricante.

Em instalações de média tensão, a análise deve incluir a coordenação com os demais dispositivos de proteção e os procedimentos específicos de operação e manutenção.

Critérios de aceite

O comissionamento deve registrar, de acordo com o escopo contratado, a identificação dos componentes, os ajustes realizados, as medições antes e depois da entrada dos estágios, a resposta do controlador, o comportamento das proteções e as condições observadas durante a operação.

O aceite não deve se limitar à energização do painel: é necessário verificar se a solução está integrada ao sistema e se os parâmetros permanecem compatíveis com o projeto e com o perfil de carga.

Manutenção, monitoramento e sinais de anomalia

A manutenção de um banco de capacitores contribui para a confiabilidade da instalação quando combina acompanhamento dos parâmetros elétricos, inspeção dos componentes e investigação de ocorrências.

O plano adequado depende do comportamento das cargas, das condições ambientais, do regime de operação, do histórico do sistema e das orientações do fabricante; portanto, as recomendações abaixo têm caráter educativo e não substituem um plano elaborado pelo responsável técnico.

Checklist genérico de monitoramento

Verificar as leituras disponíveis no controlador, incluindo fator de potência, tensão, corrente, estágios acionados e eventuais registros de alarme.
Observar se os estágios de capacitores entram e saem de operação de maneira compatível com a variação das cargas da instalação.
Inspecionar visualmente o painel, os capacitores, os contatores para carga capacitiva, os disjuntores por estágio e as conexões, sempre com procedimento padronizado e por equipe qualificada.
Avaliar indícios de aquecimento anormal, alterações de ruído, odor incomum, sujeira excessiva, sinais de arco elétrico ou danos no gabinete e nos componentes.
Conferir as condições de ventilação, limpeza técnica e organização interna do painel, conforme o projeto, o manual do fabricante e os procedimentos aplicáveis.
Verificar conexões e reapertos somente quando essa intervenção estiver prevista no procedimento técnico, com o circuito desenergizado e devidamente protegido.
Considerar, quando tecnicamente indicado, medições de harmônicas, surtos, sobrecorrentes, tensão, corrente e comportamento do fator de potência.
Comparar as medições atuais com registros anteriores para identificar tendências, desequilíbrios ou mudanças associadas à operação da planta.

A inspeção não deve ser reduzida a uma conferência visual.

Um controlador pode indicar comportamento anormal mesmo quando o painel parece íntegro, assim como alterações de temperatura, harmônicas ou corrente podem exigir instrumentos e métodos de medição específicos.

Sinais que justificam investigação técnica

A presença de qualquer um dos sinais a seguir não confirma, isoladamente, uma falha específica, mas justifica a interrupção de intervenções improvisadas e uma avaliação técnica:

Alarmes recorrentes ou perda de comunicação do controlador;
Estágios que não acionam, permanecem acionados ou comutam de forma incompatível com a demanda;
Variação inesperada do fator de potência ou leituras incoerentes entre o controlador e os instrumentos de medição;
Aquecimento anormal em capacitores, contatores, disjuntores, barramentos ou conexões;
Capacitores estufados, deformados, com vazamento, danos visíveis ou atuação de dispositivos de proteção;
Ruídos, odores, marcas de carbonização, disparos de disjuntores ou indícios de surtos e sobrecorrentes;
Aumento de distorções harmônicas ou comportamento elétrico diferente após a entrada de novos equipamentos;
Redução da ventilação, acúmulo de poeira ou alteração das condições ambientais do painel.

Não abra o painel, remova proteções, faça pontes ou substitua componentes sem análise do circuito e autorização técnica.

A energia armazenada nos capacitores e os riscos de choque, arco elétrico e religamento tornam indispensáveis o desligamento controlado, o bloqueio, a sinalização e a confirmação da ausência de tensão conforme os procedimentos aplicáveis.

Registros de medições e ocorrências

Um histórico organizado melhora o diagnóstico e ajuda a relacionar a operação do banco de capacitores ao comportamento da instalação.

O registro pode contemplar:

Data e identificação do equipamento ou painel;
Condições de carga observadas no momento da medição;
Tensão, corrente, fator de potência, estágios acionados e alarmes indicados;
Medições ou avaliações de harmônicas, temperatura, surtos e sobrecorrentes quando aplicáveis;
Ocorrências de desligamento, disparo de proteção, ruído, aquecimento ou falha de comutação;
Intervenções realizadas, componentes avaliados e recomendações do responsável técnico;
Alterações recentes na instalação, como inclusão de motores, inversores, fontes chaveadas ou outras cargas relevantes.

A frequência das inspeções e medições deve ser definida conforme o projeto, o ambiente, a criticidade da instalação, o histórico operacional e as instruções do fabricante.

Um plano de manutenção formal também deve estabelecer responsabilidades, critérios de aceitação, requisitos de segurança e forma de documentação.

Manutenção especializada e suporte técnico

A avaliação pode considerar o equipamento, a instalação elétrica, o comportamento das cargas e as medições disponíveis, sem substituir a análise de campo e a definição do responsável técnico.

O que o banco de capacitores não é

O banco de capacitores é destinado principalmente à correção do fator de potência e à compensação de energia reativa em uma instalação elétrica.

Ele não substitui equipamentos cuja função seja distribuir energia, manter cargas alimentadas durante interrupções, estabilizar a tensão ou gerar eletricidade.

Comparação por finalidade

Equipamento	Função principal	O que não faz	Como pode coexistir com o banco de capacitores
Banco de capacitores	Compensar energia reativa e contribuir para a correção do fator de potência	Não distribui energia por circuitos, não gera energia e não promove alimentação durante uma interrupção	Pode integrar a infraestrutura elétrica para apoiar a gestão do sistema, desde que o projeto avalie cargas, tensão, harmônicas e proteções
Painel elétrico de distribuição	Receber, proteger, seccionar e distribuir energia para diferentes circuitos	Não corrige, por si só, o fator de potência e não substitui um sistema de continuidade	Pode abrigar ou alimentar circuitos associados ao banco, conforme o projeto e a configuração da instalação
Nobreak industrial ou UPS	Manter cargas críticas alimentadas por determinado período durante falhas ou interrupções da rede	Não tem como função principal compensar energia reativa nem gerar energia continuamente	Pode operar em uma instalação que também utilize banco de capacitores, desde que haja compatibilidade elétrica e análise das cargas
Estabilizador de grande porte	Condicionar ou regular a tensão dentro dos limites previstos para sua aplicação	Não substitui um banco de capacitores, um nobreak ou um gerador	Pode ser especificado para uma necessidade distinta de qualidade de tensão, sem assumir a função de correção do fator de potência
Gerador	Produzir energia elétrica quando acionado, normalmente para suprir a instalação ou cargas selecionadas	Não corrige automaticamente o fator de potência nem substitui a distribuição e a proteção da instalação	Pode fazer parte de uma solução de continuidade, com avaliação da compatibilidade entre gerador, cargas, banco de capacitores e sistema de controle

Exemplo de necessidades diferentes em uma instalação

Uma indústria pode precisar de um painel de distribuição para organizar e proteger os circuitos, de um banco de capacitores para avaliar e compensar a energia reativa associada às cargas, de um nobreak para manter sistemas de controle durante uma interrupção e de um gerador para atender cargas selecionadas em períodos mais longos de falta de energia.

A presença de uma dessas soluções não elimina automaticamente a necessidade das demais.

Em um hospital, por exemplo, a continuidade de cargas críticas pode exigir uma solução específica de energia ininterrupta, enquanto a distribuição elétrica, a qualidade da energia e o fator de potência devem ser avaliados separadamente.

Em um condomínio, hotel, supermercado ou shopping center, a seleção também depende do perfil de carga, do nível de tensão, da infraestrutura existente e dos requisitos operacionais.

A escolha não deve ser feita apenas pelo nome do equipamento ou pela potência nominal.

É necessário considerar medições, comportamento das cargas, fator de potência, harmônicas, tensão, corrente, regime de operação e requisitos de proteção.

A substituição indevida pode deixar uma necessidade sem atendimento ou introduzir incompatibilidades na instalação.

Como definir a solução adequada

Antes de especificar um banco de capacitores ou outro equipamento elétrico, vale responder:

A necessidade principal é corrigir o fator de potência e administrar energia reativa?
O problema está relacionado à distribuição e à proteção dos circuitos?
Existem cargas críticas que não podem ser interrompidas?
É necessário gerar energia durante uma falha da rede?
Há variações ou distorções de tensão que exigem investigação específica?
Foram avaliadas as harmônicas e a compatibilidade entre os equipamentos?
O projeto considera baixa tensão ou média tensão, além das normas aplicáveis e dos requisitos regulatórios pertinentes?

A indicação do equipamento deve ser baseada em medições, projeto, condições de operação e análise de profissionais habilitados, sem substituir a etapa de engenharia por uma comparação apenas comercial.

Próximos passos para avaliar a solução

Reúna as faturas e os registros disponíveis, o diagrama ou projeto elétrico, os dados das cargas, a tensão de operação, o histórico de desarmes e as informações sobre harmônicas.

Com esse material, uma avaliação técnica pode verificar se um banco automático ou fixo é adequado, qual faixa de potência em kVAr deve ser estudada e quais proteções são necessárias.

Condições comerciais, escopo, disponibilidade e demais detalhes devem ser confirmados diretamente com a empresa.

Avalie a compensação reativa conforme o perfil das cargas

Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA trabalha com bancos fixos e automáticos, montagem modular e suporte ao start-up e ao comissionamento, com atuação em São Paulo, Paraná, Minas Gerais e Paraíba.

Converse com a equipe para avaliar banco capacitor de energia no contexto do seu empreendimento e definir o escopo adequado.

Faturas, medições do fator de potência, turnos de operação e relação das cargas ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.

Dúvidas sobre banco capacitor de energia

O controlador e os contatores são necessários?

No banco automático, o controlador é o componente responsável por interpretar as medições e comandar a sequência de entrada e saída dos estágios.

Já os contatores específicos para carga capacitiva são dimensionados para realizar as manobras próprias desse tipo de carga, com os recursos de proteção previstos no projeto.

A utilização de componentes inadequados ou o acionamento sem critérios de dimensionamento pode provocar manobras incorretas, sobrecorrentes, desgaste prematuro e condições inseguras.

Por isso, a seleção deve considerar a tensão, a potência em kVAr, a corrente, as características da carga, as harmônicas e a coordenação com os dispositivos de proteção.

A aplicação deve ser precedida por avaliação técnica, documentação adequada e execução por equipe habilitada, observando as normas aplicáveis e os requisitos pertinentes da instalação.

O banco fixo pode atender condições mais estáveis, mas também depende de medições e dimensionamento adequado; em ambos os casos, controlador, contatores, proteções e análise das harmônicas são elementos essenciais para uma operação segura.

Banco de capacitores pode substituir um nobreak ou um gerador?

Não.

O banco de capacitores não substitui um nobreak industrial porque não mantém cargas energizadas quando ocorre uma interrupção no fornecimento.

Também não substitui um gerador, pois não produz energia elétrica.

Sua finalidade está relacionada à compensação de energia reativa e à correção do fator de potência, enquanto o nobreak atende à continuidade de cargas críticas e o gerador atende à geração de energia para a instalação ou para circuitos definidos em projeto.

Da mesma forma, o banco de capacitores não deve ser tratado como um painel elétrico de distribuição ou como um estabilizador de tensão de grande porte.

Esses equipamentos podem fazer parte da mesma infraestrutura, mas desempenham funções diferentes e exigem especificações, proteções, critérios de instalação e validações próprios.

Banco automático ou banco fixo: qual escolher?

O banco automático utiliza um controlador microprocessado para monitorar o fator de potência e acionar ou desligar estágios de capacitores conforme a variação da carga.

Por isso, tende a ser avaliado em instalações com demanda elétrica variável.

O banco fixo mantém uma compensação definida e pode ser considerado quando o perfil de carga é estável.

A escolha depende de medições, do comportamento das cargas, da potência necessária em kVAr, da tensão de operação e da análise de possíveis distorções harmônicas.

Um profissional habilitado deve validar a solução antes da especificação.

O banco de capacitores pode reduzir multas por energia reativa?

Ele pode contribuir para corrigir o fator de potência e reduzir a energia reativa excedente que pode resultar em cobrança, desde que o sistema seja corretamente dimensionado, instalado e operado.

A eliminação de uma cobrança não deve ser presumida: é necessário analisar a fatura, as medições da instalação, os critérios da concessionária e os requisitos regulatórios aplicáveis da ANEEL.

O equipamento não deve ser adquirido apenas com base na expectativa de economia.

A avaliação deve considerar o perfil de consumo, a presença de cargas indutivas, os horários de operação e o desempenho real da instalação.

É necessário medir o fator de potência antes da instalação?

Sim.

As medições ajudam a identificar o comportamento da energia ativa, da energia reativa, da tensão, da corrente e das variações de carga.

Também podem indicar a presença de harmônicas e orientar a definição da potência do banco, da quantidade de estágios e das proteções necessárias.

Sem diagnóstico, a seleção pode resultar em compensação insuficiente ou excessiva, incompatibilidade com a instalação e riscos operacionais.

Em baixa ou média tensão, o levantamento deve ser integrado ao projeto elétrico e às condições reais de funcionamento da planta.

O que são harmônicas e por que elas importam?

Harmônicas são distorções na forma de onda da tensão ou da corrente, frequentemente associadas a cargas eletrônicas e outros equipamentos não lineares.

Elas podem influenciar o aquecimento, as perdas e o comportamento de capacitores e demais componentes.

Antes de instalar um banco de capacitores, é recomendável avaliar a qualidade da energia e verificar se são necessárias medidas específicas de proteção ou filtragem.

A existência de capacitores não substitui um estudo de harmônicas nem promove, por si só, a correção de todos os problemas da rede.

O banco automático precisa de controlador e contatores específicos?

Sim.

Na configuração automática, o controlador acompanha os parâmetros elétricos e comanda os estágios conforme a necessidade identificada.

Os contatores devem ser apropriados para cargas capacitivas, e cada estágio deve contar com proteção compatível, como disjuntores dimensionados para a aplicação.

A visualização digital dos parâmetros em tempo real pode auxiliar o acompanhamento, mas não substitui medições de comissionamento, inspeções e interpretação técnica dos dados.

Como funciona a instalação e o comissionamento?

A implantação normalmente envolve:

Levantamento das cargas, da tensão e do perfil de operação;
Medição do fator de potência, da corrente e das possíveis distorções harmônicas;
Definição do tipo de banco e da potência em kVAr;
Análise do painel, das conexões, das proteções e da integração com a instalação;
Montagem e instalação conforme o projeto e os procedimentos de segurança;
Testes dos estágios, do controlador, das proteções e das leituras;
Start-up, comissionamento e registro das condições observadas.

A intervenção deve ser realizada com a instalação desenergizada quando aplicável e por equipe qualificada, observando as normas técnicas, os procedimentos de segurança e os requisitos regulatórios pertinentes.

Que manutenção um banco de capacitores exige?

A manutenção deve considerar o ambiente, o comportamento da carga, o histórico de ocorrências e as orientações do fabricante.

Entre os pontos que podem fazer parte de uma avaliação técnica estão:

Inspeção visual do painel, dos capacitores, dos contatores e dos disjuntores;
Verificação de conexões, sinais de aquecimento e condições de limpeza;
Análise das leituras do controlador e dos registros de eventos;
Investigação de atuação de proteções, oscilações ou falhas de estágio;
Acompanhamento de tensão, corrente, fator de potência e harmônicas;
Conferência das condições de ventilação e dos componentes do conjunto.

Ruídos incomuns, aquecimento, odor, deformações, desarmes recorrentes, leituras incompatíveis ou falhas de acionamento justificam a interrupção segura da investigação e a avaliação por profissional habilitado.

Periodicidades e procedimentos devem ser definidos conforme o projeto, o fabricante e as condições da instalação.

O fornecimento direto é diferente do serviço com instalação?

O fornecimento direto se refere à disponibilização do equipamento conforme a configuração acordada.

O serviço com instalação pode incluir atividades técnicas adicionais, como análise da aplicação, montagem, integração, testes, start-up e comissionamento, conforme o escopo contratado.

As condições comerciais, o escopo, a necessidade de assistência e a responsabilidade por cada etapa devem ser confirmados diretamente com a empresa antes da contratação.
