Manutenção de para raios

O que é manutenção de para raios e por que ela é importante

A manutenção de para raios é o conjunto de inspeções, verificações e intervenções técnicas destinadas a avaliar as condições de um sistema de proteção contra descargas atmosféricas e identificar possíveis necessidades de adequação.

Em uma instalação empresarial, esse trabalho deve considerar a configuração real da edificação, os componentes existentes, as alterações realizadas ao longo do tempo e os requisitos técnicos aplicáveis.

A necessidade de inspeção, ensaio ou adequação deve ser definida por avaliação técnica e por profissional habilitado, conforme as características da instalação e as normas aplicáveis.

O que significam SPDA, PDA e para-raios?

SPDA é a sigla para Sistema de Proteção contra Descargas Atmosféricas.

PDA é uma denominação utilizada para Proteção contra Descargas Atmosféricas e pode se referir ao conjunto de medidas adotadas para reduzir os efeitos de uma descarga atmosférica.

Já o termo para-raios é frequentemente usado de forma genérica para designar parte ou todo o sistema de proteção, embora a proteção completa não se limite a uma haste ou captor instalado no ponto mais alto da construção.

Um sistema de proteção contra descargas atmosféricas envolve uma abordagem integrada.

Dependendo do projeto e da avaliação técnica, podem ser considerados captores, condutores de descida, sistema de aterramento, equipotencialização e medidas de proteção contra surtos.

Cada elemento possui uma função específica, e a análise isolada de apenas um componente não representa, necessariamente, a condição global do SPDA.

Por que a manutenção é relevante?

Descargas atmosféricas podem estar associadas a riscos para pessoas, edificações, instalações elétricas e equipamentos eletrônicos.

Uma inspeção técnica pode ajudar a identificar sinais de deterioração, alterações na estrutura, conexões comprometidas ou outras condições que mereçam avaliação.

Para empresas, indústrias, centros logísticos, comércios e condomínios, a análise do SPDA também deve considerar o impacto que uma ocorrência elétrica pode causar na operação.

Danos em sistemas de automação, comunicação, tecnologia da informação e distribuição elétrica podem exigir medidas de proteção complementares, especialmente quando existem equipamentos sensíveis ou processos que não podem sofrer interrupções sem planejamento.

A manutenção também é importante após modificações na edificação, intervenções elétricas, instalação de novos equipamentos ou ocorrência de descarga atmosférica nas proximidades.

Esses eventos podem justificar uma nova avaliação da compatibilidade entre o sistema existente e as condições atuais do imóvel.

A periodicidade e a extensão da inspeção não devem ser definidas por uma regra única para todas as edificações, pois dependem do projeto, do ambiente, do uso da instalação, do histórico de intervenções e das normas aplicáveis.

A avaliação profissional deve indicar quais verificações e medidas são pertinentes para cada instalação.

Quando realizar a manutenção e a inspeção do SPDA

A manutenção e a inspeção do Sistema de Proteção contra Descargas Atmosféricas devem ser planejadas conforme as características da edificação, o nível de exposição, o histórico de ocorrências e as condições reais dos componentes.

Não existe um intervalo universal que substitua a avaliação técnica: a periodicidade precisa ser validada por profissional habilitado, considerando a ABNT NBR 5419:2026, os registros anteriores e eventuais mudanças no imóvel ou na instalação elétrica.

A inspeção pode integrar a manutenção preventiva, destinada a identificar sinais de degradação antes que evoluam para uma não conformidade, e a manutenção corretiva, aplicada quando há dano, falha, alteração ou evidência de funcionamento inadequado.

Em empresas, indústrias, centros logísticos, comércios e condomínios, essa análise contribui para preservar a segurança das pessoas, do patrimônio e dos sistemas elétricos.

Checklist educacional para inspeção visual

Uma avaliação inicial deve observar, sem substituir ensaios ou análises técnicas, os principais elementos do SPDA:

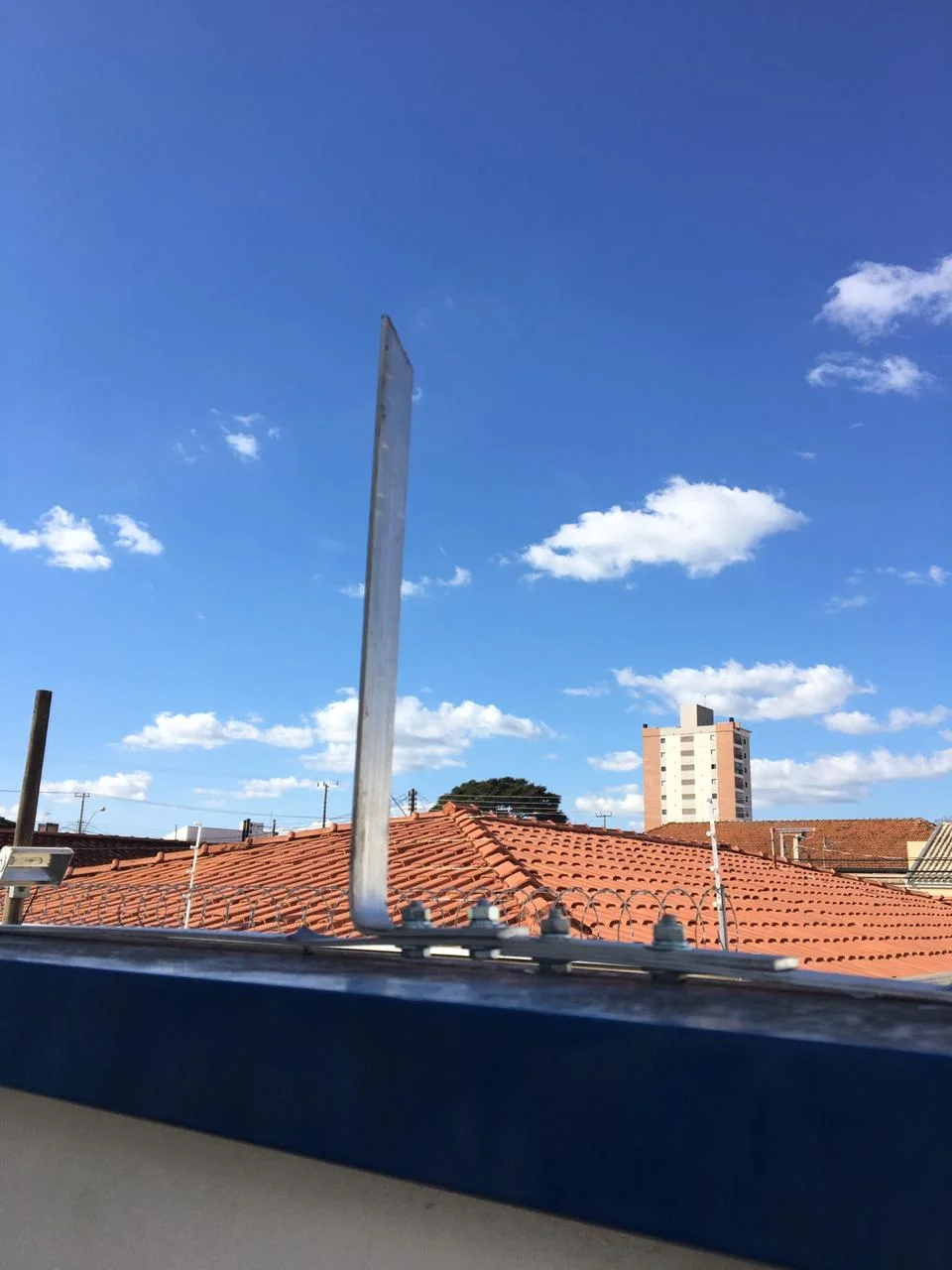

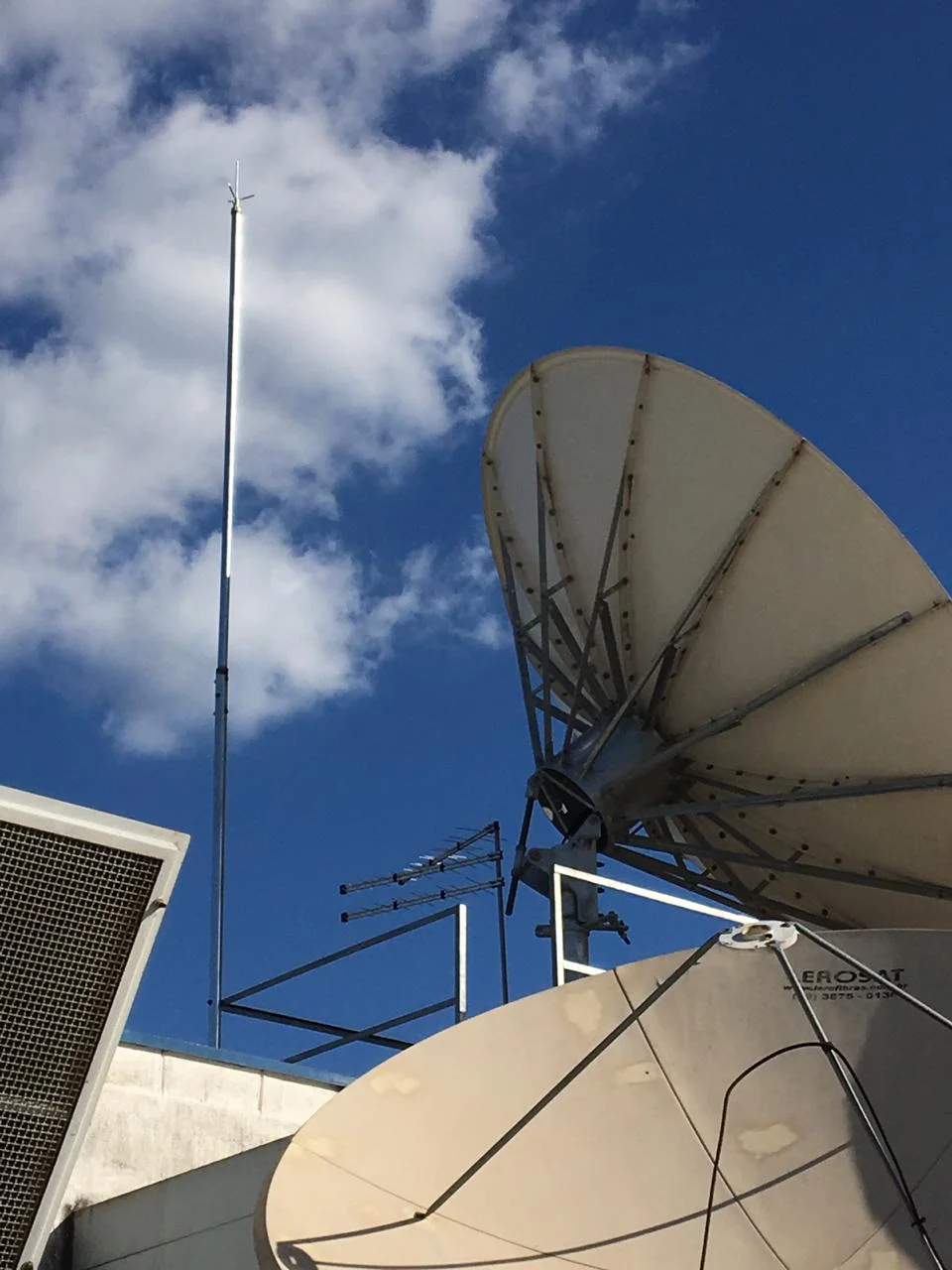

• Captores: Verificar se há deslocamento, corrosão aparente, deformação, fixação comprometida ou interferências decorrentes de reformas e instalações posteriores.

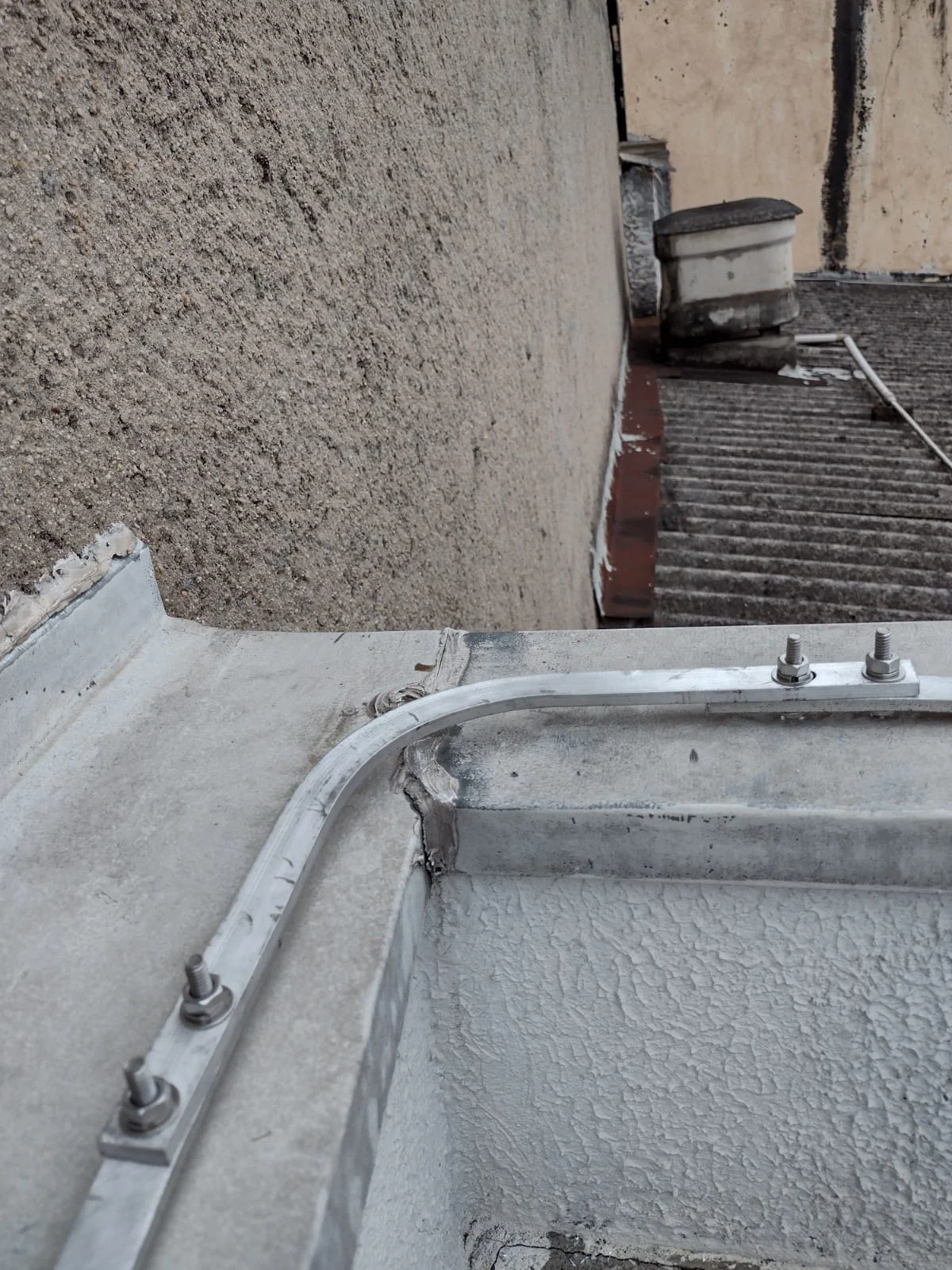

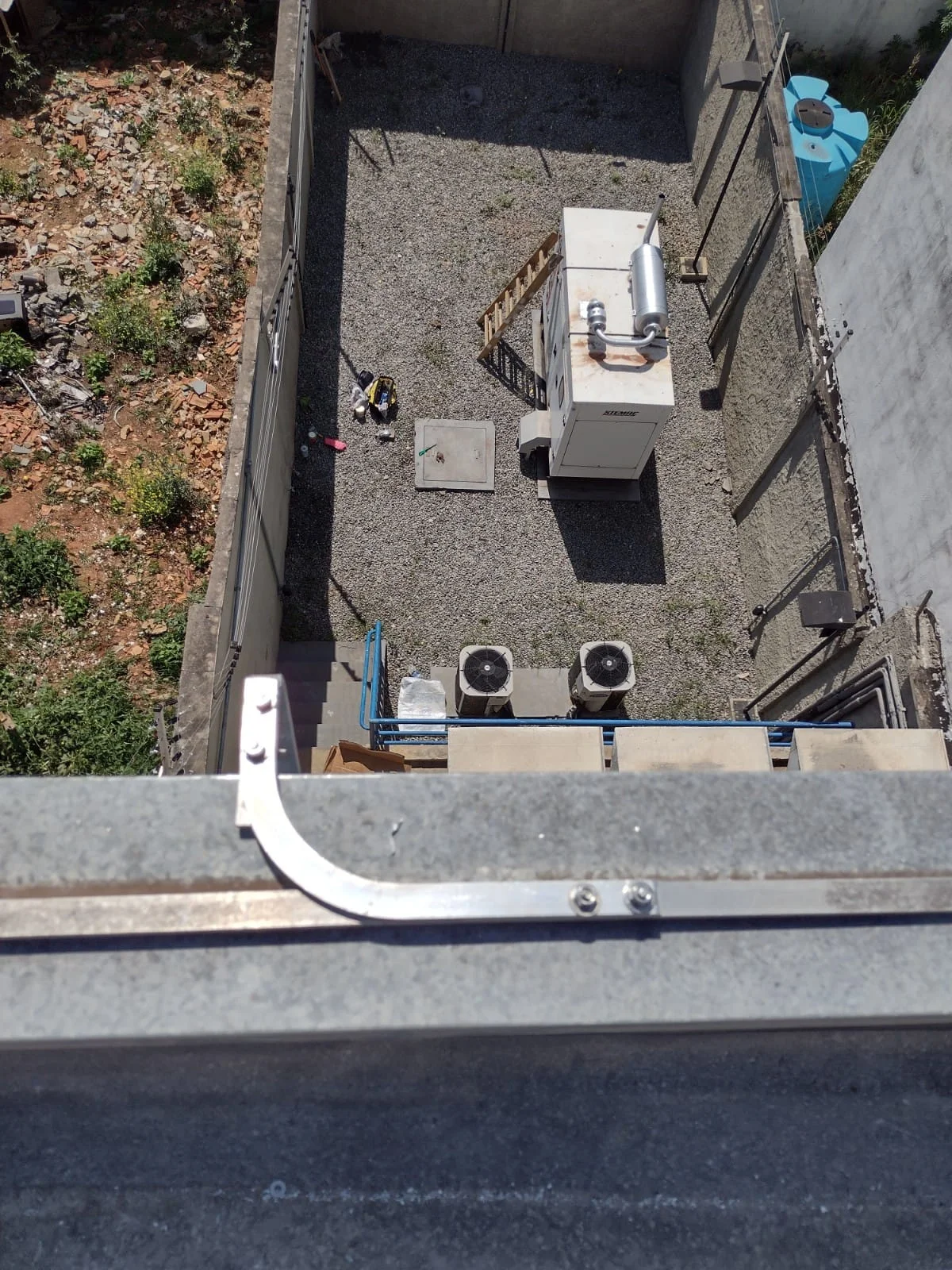

• Condutores: Observar continuidade aparente do trajeto, danos mecânicos, corrosão, pontos expostos e possíveis alterações que tenham interrompido o caminho previsto.
• Conexões: Examinar uniões, fixadores, caixas de inspeção e pontos de conexão em busca de folgas, oxidação, aquecimento anormal ou sinais de deterioração.

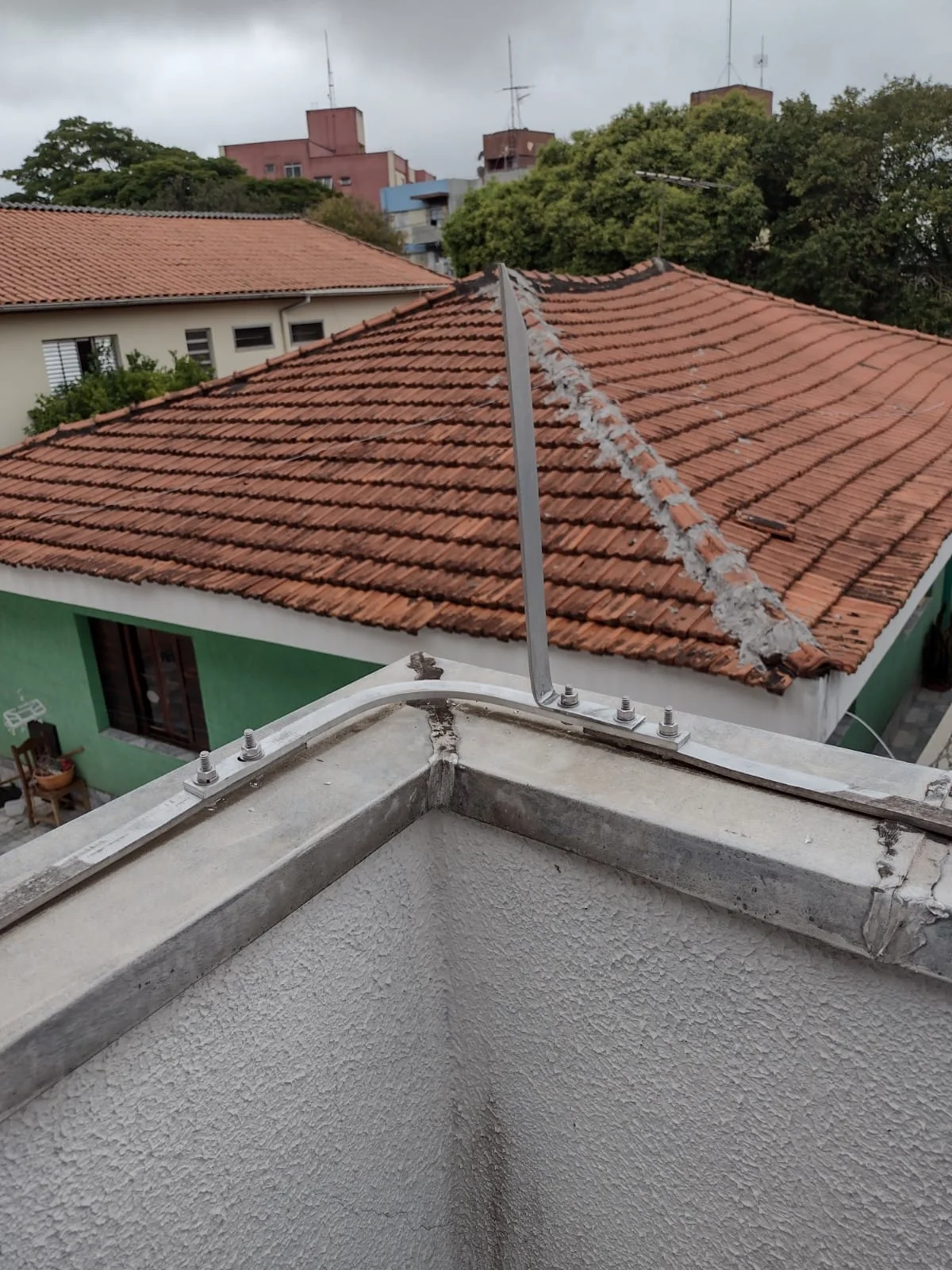

• Descidas: Conferir a integridade dos condutores, a proteção contra impactos e a compatibilidade do percurso com a configuração atual da edificação.

• Aterramento: Verificar as condições visíveis dos componentes acessíveis, caixas, conexões e pontos de inspeção.

  A inspeção visual não confirma, sozinha, a qualidade elétrica do aterramento.

• Equipotencialização: Avaliar se as ligações previstas permanecem presentes e se houve inclusão de estruturas, tubulações, equipamentos ou sistemas que exijam reavaliação.
• Documentação: Comparar a configuração encontrada com projetos, relatórios, registros de intervenções e informações disponíveis sobre inspeções anteriores.

A presença de sujeira, pintura, obras, ampliações, antenas, estruturas metálicas ou novos equipamentos pode modificar as condições originalmente analisadas.

Por isso, a inspeção deve considerar o conjunto da instalação, e não apenas o para-raios visível no ponto mais alto da edificação.

Situações que justificam uma nova avaliação

Uma nova inspeção técnica deve ser considerada quando ocorrer qualquer situação capaz de alterar o desempenho ou a configuração do sistema, como:

• Realização de reformas, ampliações ou mudanças na cobertura;
• Instalação ou remoção de estruturas metálicas, painéis, antenas, equipamentos ou linhas externas;
• Intervenções no sistema elétrico, no aterramento ou na equipotencialização;
• Ocorrência de descarga atmosférica nas proximidades ou suspeita de impacto direto;
• Identificação de danos, corrosão, rompimento, folgas ou deslocamento de componentes;
• Alterações de uso da edificação, especialmente com aumento da ocupação, da criticidade operacional ou da quantidade de equipamentos eletrônicos;
• Registros de falhas, queima de dispositivos, surtos ou comportamento anormal após tempestades;
• Ausência de documentação confiável sobre a configuração e o histórico de manutenção do SPDA.

Nessas circunstâncias, o profissional responsável pode definir a necessidade de inspeção visual ampliada, ensaios, medições e adequações.

A escolha dos procedimentos depende da configuração do sistema, da acessibilidade dos componentes, do projeto e dos riscos identificados.

Etapas técnicas da manutenção do SPDA

A manutenção do Sistema de Proteção contra Descargas Atmosféricas deve ser conduzida a partir das características reais da edificação, do histórico de intervenções e dos documentos disponíveis.

O processo não se limita à observação de um para-raios: envolve a análise integrada de captação, descidas, aterramento, equipotencialização e proteção contra surtos.

Passo a passo da avaliação

1. Levantamento documental: Reúna o projeto do SPDA, registros de inspeções anteriores, relatórios de ensaio, documentos de alterações estruturais e informações sobre intervenções elétricas realizadas na edificação.

   Quando esses dados não estiverem disponíveis, a avaliação deve considerar essa lacuna e identificar a necessidade de levantamento técnico complementar.

2. Inspeção dos componentes: Verifique visualmente captores, condutores, descidas, conexões, fixações e pontos de aterramento.

   Devem ser observados sinais de corrosão, rompimento, afrouxamento, danos mecânicos, alterações na cobertura e interferências provocadas por reformas, equipamentos ou novas estruturas metálicas.

3. Avaliação da continuidade: Analise se os caminhos condutivos permanecem íntegros entre os elementos do sistema.

   A continuidade elétrica não deve ser presumida apenas pela aparência dos componentes; quando aplicável, são necessários ensaios com instrumentos apropriados e procedimento definido pelo responsável técnico.

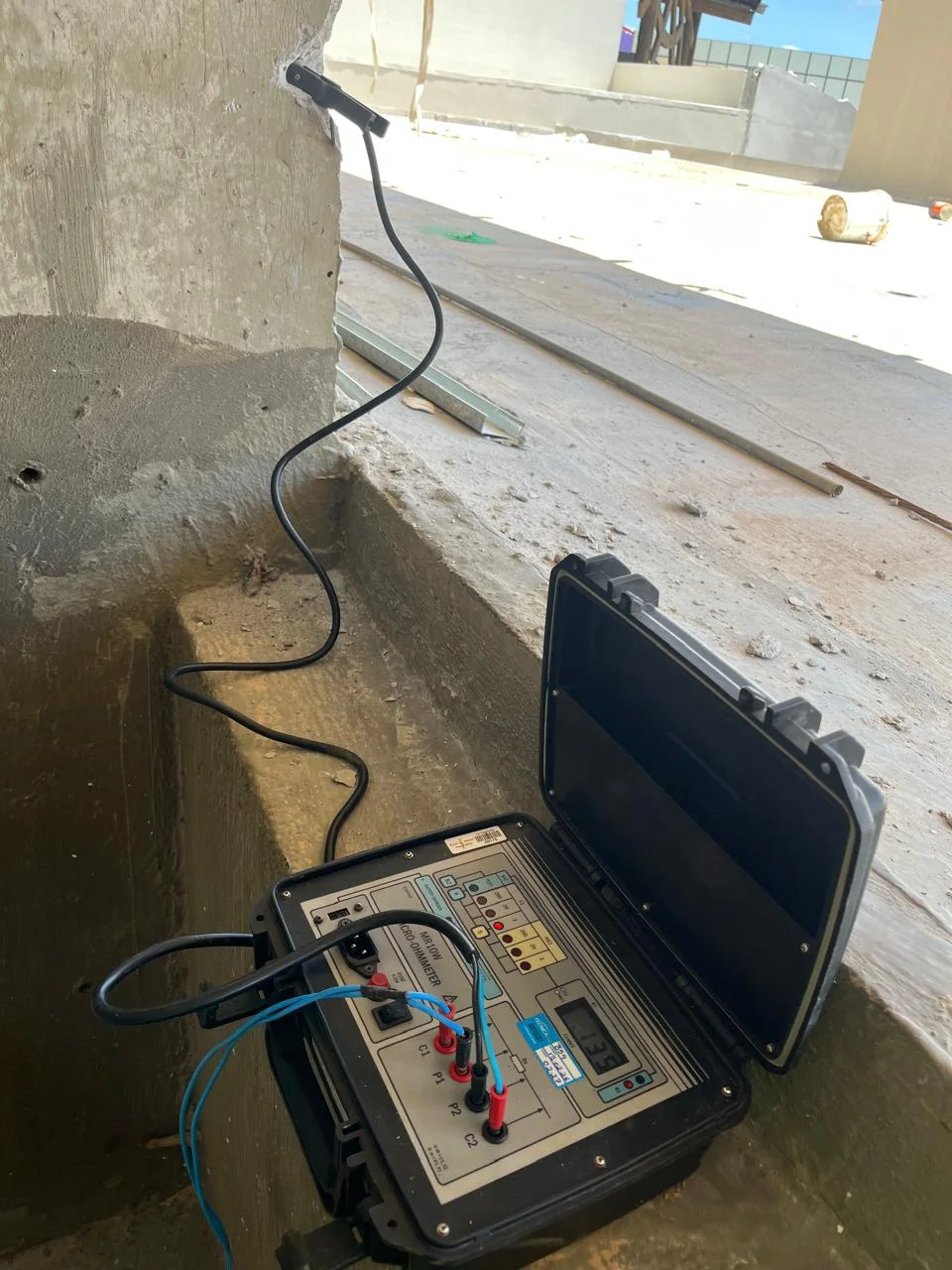

4. Medição ôhmica, quando aplicável: A verificação das características elétricas do sistema de aterramento deve considerar o método de medição, as condições do solo, a configuração dos eletrodos e os critérios técnicos pertinentes.

   Um resultado isolado não substitui a análise do conjunto nem comprova, por si só, a adequação integral do SPDA.

5. Análise da equipotencialização: Examine as interligações entre massas metálicas, estruturas, sistemas de aterramento e demais elementos que possam contribuir para diferenças de potencial perigosas.

   A avaliação deve considerar a configuração da instalação e as medidas previstas no projeto ou definidas durante a adequação.

6. Verificação dos DPS: Os dispositivos de proteção contra surtos devem ser avaliados quanto à presença, ao estado aparente, à coordenação com a instalação e às indicações de atuação ou falha, quando existentes.

   A proteção contra surtos complementa o SPDA e deve ser analisada em conjunto com os circuitos e equipamentos protegidos.

7. Registro das não conformidades: Documente cada desvio encontrado, sua localização, evidência observada, possível impacto e encaminhamento recomendado.

   O relatório pode separar itens que exigem correção imediata daqueles que dependem de projeto, adequação ou investigação adicional.

Termos técnicos que não devem ser confundidos

• Inspeção: Avaliação visual e documental das condições aparentes do sistema.
• Ensaio: Procedimento técnico realizado com instrumentos e método definido para verificar uma característica específica.
• Adequação: Intervenção destinada a compatibilizar o SPDA com a edificação, o projeto e os requisitos normativos aplicáveis.
• Conserto: Correção de um componente ou trecho que apresenta defeito localizado.
• Reparo: Intervenção para restabelecer uma condição funcional, podendo envolver substituição, recomposição ou ajuste de elementos.
• Equipotencialização: Conexão planejada de partes condutivas para reduzir diferenças de potencial entre elas.
• DPS: Dispositivo destinado a limitar sobretensões transitórias e conduzir correntes de surto conforme sua aplicação.

A definição dos procedimentos, instrumentos, pontos de medição e critérios de aceitação deve ser feita por profissional habilitado, considerando a configuração da instalação e as normas aplicáveis, incluindo a ABNT NBR 5419:2026 no contexto da proteção contra descargas atmosféricas.

Assim, manutenção, conserto e reparo não devem ser executados com base em listas genéricas ou em uma única medição.

A análise técnica documentada permite priorizar riscos e orientar as próximas etapas com maior segurança e rastreabilidade.

Manutenção preventiva e corretiva: diferenças e decisões

A manutenção do sistema de proteção contra descargas atmosféricas deve ser orientada pelas condições reais da instalação, pelo histórico de intervenções e pelos riscos identificados.

Nesse contexto, a manutenção preventiva busca reconhecer sinais de degradação antes que eles se convertam em uma falha, enquanto a manutenção corretiva responde a uma não conformidade, dano ou perda de desempenho já observada.

A decisão adequada depende de inspeção técnica, análise documental e avaliação do impacto potencial sobre pessoas, patrimônio e continuidade operacional.

Exemplos de situações que exigem avaliação

Entre os sinais que podem justificar uma análise preventiva estão a corrosão aparente em componentes metálicos, fixações deterioradas, condutores deslocados, descidas expostas a impactos e conexões com indícios de oxidação ou aquecimento.

A presença desses sinais não determina, por si só, a solução que deverá ser aplicada.

É necessário verificar a extensão do problema, a função do componente no SPDA e sua relação com os demais elementos do sistema.

A manutenção corretiva pode ser indicada quando uma inspeção identifica conexão comprometida, ruptura de condutor, alteração na continuidade elétrica, dano provocado por obra ou modificação na cobertura da edificação.

Também merece atenção a instalação de equipamentos, estruturas metálicas, linhas elétricas ou sistemas de comunicação que não tenham sido considerados em uma avaliação anterior.

Uma reforma pode modificar o caminho dos condutores, interferir na equipotencialização ou criar novos pontos que precisam ser analisados no conjunto da proteção.

Em edificações industriais, centros logísticos, comércios e condomínios, a priorização não deve considerar apenas a aparência do componente.

Devem ser observados o risco para pessoas, a possibilidade de propagação de danos, a relevância dos equipamentos protegidos, a continuidade das operações e a existência de mudanças recentes na estrutura ou na instalação elétrica.

Uma não conformidade em uma parte essencial do sistema pode exigir tratamento prioritário mesmo quando o dano visual parece limitado.

Como priorizar os riscos identificados

Uma orientação prática é classificar as ocorrências em três níveis de decisão:

• Prioridade imediata: Condições que possam comprometer a segurança de pessoas, a integridade da edificação ou a função essencial do sistema, como ruptura evidente, componente solto em local exposto ou dano associado a uma ocorrência atmosférica.
• Prioridade programada: Desgastes, corrosão, fixações deficientes ou alterações construtivas que ainda permitam organizar a intervenção, mas que não devem ser desconsiderados.
• Acompanhamento técnico: Situações que exigem documentação, verificação complementar ou observação periódica conforme os critérios definidos pelo profissional habilitado e pelas normas aplicáveis.

Essa classificação não substitui a inspeção técnica.

Ela serve para organizar decisões, registrar as não conformidades e evitar que reparos pontuais sejam realizados sem avaliar a integração entre captação, descidas, aterramento, equipotencialização e proteção contra surtos.

Também é importante diferenciar um conserto localizado de uma adequação mais ampla: quando a edificação foi modificada ou o sistema original não corresponde às condições atuais, a intervenção pode exigir revisão do projeto e reavaliação do conjunto.

Para decidir entre manutenção preventiva, corretiva ou adequação do SPDA, o caminho mais seguro é solicitar uma avaliação compatível com a configuração da edificação e com os riscos identificados.

SPDA, aterramento e proteção contra surtos

O sistema de proteção contra descargas atmosféricas deve ser compreendido como uma solução integrada.

O SPDA, também chamado de sistema de para-raios, organiza diferentes medidas para conduzir a corrente de uma descarga de forma controlada e reduzir riscos para pessoas, edificações, instalações elétricas e equipamentos.

Por isso, a manutenção de para raios não deve ser analisada apenas pela presença de um captor no topo da edificação: é necessário avaliar a continuidade entre os componentes e a compatibilidade do conjunto com as características reais do imóvel.

Como os elementos do sistema se relacionam

Diagrama textual simplificado:

Captação → descidas → aterramento → equipotencialização → DPS e proteção dos circuitos

• Captação: Conjunto destinado a receber a descarga atmosférica e definir o caminho preferencial de condução, conforme o projeto e a configuração da edificação.

• Descidas: Condutores que direcionam a corrente captada até o sistema de aterramento.

  Sua continuidade, fixação, conexões e estado físico precisam ser avaliados.

• Aterramento: Estrutura que permite a dispersão da corrente no solo, considerando as condições da instalação e os critérios técnicos aplicáveis.
• Equipotencialização: Interligação de massas, estruturas e elementos condutivos para reduzir diferenças de potencial perigosas durante eventos elétricos.
• DPS: Dispositivo de proteção contra surtos, aplicado nos circuitos conforme a arquitetura elétrica, para limitar sobretensões transitórias que podem atingir equipamentos e sistemas.

SPDA, aterramento e proteção contra surtos não são a mesma coisa

O SPDA tem foco na proteção da edificação contra os efeitos diretos de descargas atmosféricas.

Já o sistema de aterramento possui funções mais amplas na instalação elétrica, como referência, segurança e condução de correntes para a terra, de acordo com o projeto e as condições do sistema.

O DPS atua principalmente na limitação de surtos e sobretensões transitórias nos circuitos elétricos.

Esses recursos são complementares, mas não equivalentes isoladamente.

Um aterramento, por si só, não substitui um SPDA projetado para a edificação.

Da mesma forma, a instalação de para-raios não elimina a necessidade de avaliar equipotencialização, proteção contra surtos, condutores, conexões e a coordenação das medidas de proteção.

A efetividade do conjunto depende da análise técnica da instalação, da documentação disponível e das condições encontradas em campo.

Proteção de equipamentos e continuidade operacional

Surtos podem afetar quadros elétricos, sistemas de automação, tecnologia da informação, controladores, equipamentos de comunicação e outros dispositivos eletrônicos sensíveis.

Em empresas, indústrias, centros logísticos, comércios e condomínios, uma avaliação integrada ajuda a identificar pontos vulneráveis e a orientar adequações compatíveis com o uso da edificação.

A inspeção deve considerar também alterações estruturais, ampliações, novas linhas elétricas, mudanças de layout, instalação de equipamentos e ocorrências de descargas.

Esses eventos podem modificar o caminho dos condutores ou aumentar a exposição de determinados sistemas.

A definição de ensaios, medições e intervenções deve ser feita por profissional habilitado, com base na configuração real do local e nas normas técnicas aplicáveis, incluindo a ABNT NBR 5419:2026 quando pertinente ao serviço.

Abordagem consultiva

O escopo pode envolver análise documental, inspeção dos componentes, identificação de não conformidades e orientação sobre medidas corretivas, sem tratar aterramento, para-raios e DPS como soluções isoladas.

Conformidade normativa e contratação de uma empresa especializada

A conformidade de um sistema de proteção contra descargas atmosféricas deve ser tratada como um processo técnico, não apenas como a instalação isolada de um para-raios.

No contexto do serviço, a ABNT NBR 5419:2026 é a referência normativa para orientar projetos, implantação, inspeções e adequações de SPDA, sempre considerando as características da edificação, seus sistemas elétricos, a ocupação e os riscos identificados.

O que avaliar antes de contratar

Uma contratação tecnicamente responsável deve começar pela definição do escopo.

O documento ou proposta técnica precisa indicar, de forma clara, se o serviço contempla projeto, inspeção, ensaios aplicáveis, manutenção de para raios, adequações, instalação de componentes ou análise integrada do sistema existente.

Também é importante verificar se a avaliação considera captação, descidas, aterramento, equipotencialização, proteção contra surtos e a interação com as instalações elétricas da edificação.

Entre os critérios de análise, considere:

• Levantamento das características construtivas e do uso da edificação;
• Verificação da documentação disponível e do histórico de intervenções;
• Inspeção visual dos componentes acessíveis do SPDA;
• Identificação e registro de não conformidades, danos, corrosão, desconexões ou alterações estruturais;
• Definição das adequações necessárias com base na condição real do sistema;
• Emissão de registros técnicos compatíveis com os serviços efetivamente executados;
• Indicação das limitações da inspeção, dos ensaios realizados e dos pontos que exigem avaliação complementar.

A documentação deve permitir rastrear o que foi analisado, quais evidências foram encontradas e quais medidas foram recomendadas.

Quando houver intervenções elétricas, reformas, ampliações, mudanças de cobertura ou ocorrência de descarga atmosférica, a necessidade de nova avaliação deve ser discutida com profissional habilitado, pois não existe um prazo universal que substitua a análise das condições reais da instalação.

Planeje a avaliação da proteção da edificação

Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA atua nacionalmente em projetos, implantação, adequação e laudos de proteção contra descargas atmosféricas, considerando SPDA, equipotencialização e medidas de proteção contra surtos.

Converse com a equipe para avaliar manutenção de para raios no contexto do seu empreendimento e definir o escopo adequado.

Plantas da edificação, laudos anteriores, alterações de uso e registros de inspeção ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.

Dúvidas sobre manutenção de para raios

Com que frequência deve ser feita a manutenção do SPDA?

A frequência não deve ser definida por uma regra genérica aplicada a todas as edificações.

Ela precisa ser validada conforme a ABNT NBR 5419:2026, as condições ambientais e construtivas, a criticidade da operação, o histórico de ocorrências, as alterações realizadas e os resultados das avaliações anteriores.

Uma inspeção visual é suficiente para comprovar que o SPDA está adequado?

Não necessariamente.

A inspeção visual identifica condições aparentes, mas a confirmação da continuidade, do aterramento, da equipotencialização e de outros requisitos pode exigir ensaios, medições, análise documental e avaliação por profissional habilitado.

A ocorrência de uma descarga exige manutenção imediata?

A ocorrência ou suspeita de descarga deve ser tratada como um motivo para solicitar avaliação técnica.

O responsável deve analisar possíveis danos em captores, condutores, conexões, descidas, aterramento, equipotencialização e dispositivos associados, além de verificar alterações na edificação.

Reformas podem invalidar uma avaliação anterior?

Podem exigir uma nova análise.

Modificações na cobertura, na fachada, nas estruturas metálicas ou na instalação elétrica podem alterar os caminhos de descida, as zonas de proteção e as condições de equipotencialização.

A documentação existente deve ser comparada com a configuração atual.

Manutenção de para raios é o mesmo que revisar todo o SPDA?

A expressão manutenção de para raios é usada com frequência para designar serviços relacionados ao sistema de proteção contra descargas atmosféricas.

Tecnicamente, a avaliação deve abranger o conjunto aplicável à edificação, incluindo captação, descidas, aterramento, equipotencialização, documentação e medidas de proteção contra surtos, quando previstas.

Para uma análise coerente, o escopo deve ser definido a partir das características reais da instalação e dos requisitos normativos aplicáveis.

A instalação de um para-raios, sozinha, protege toda a edificação?

Não necessariamente.

A proteção contra descargas atmosféricas depende de uma abordagem integrada, que pode envolver captação, condutores de descida, aterramento, equipotencialização e medidas de proteção contra surtos.

O escopo adequado deve ser definido a partir da avaliação técnica da edificação e das normas aplicáveis.

Quando uma manutenção de SPDA pode ser necessária?

A manutenção pode ser indicada quando são identificados danos, corrosão, conexões comprometidas, alterações na estrutura, intervenções elétricas, falhas de continuidade ou outras não conformidades.

A decisão entre reparar, adequar ou substituir componentes depende da inspeção e dos ensaios aplicáveis ao sistema.

A adequação substitui um novo projeto?

Nem sempre.

Em algumas situações, a adequação pode ser orientada pela documentação e pela configuração existente; em outras, alterações relevantes exigem reavaliação do projeto ou elaboração de documentação técnica complementar.

Essa definição deve ser feita por profissional habilitado.

Que documentos devem ser solicitados ao final do serviço?

O conjunto documental varia conforme o escopo contratado, mas pode incluir relatório de inspeção, registros de ensaios aplicáveis, descrição das não conformidades, recomendações de adequação e documentação do serviço executado.

O contratante deve confirmar previamente quais entregáveis serão fornecidos.

Para solicitar uma avaliação, o ideal é apresentar as informações disponíveis sobre a edificação, os projetos existentes, intervenções recentes e registros anteriores do SPDA.
