Banco de capacitores industrial: correção do fator de potência, instalação e manutenção

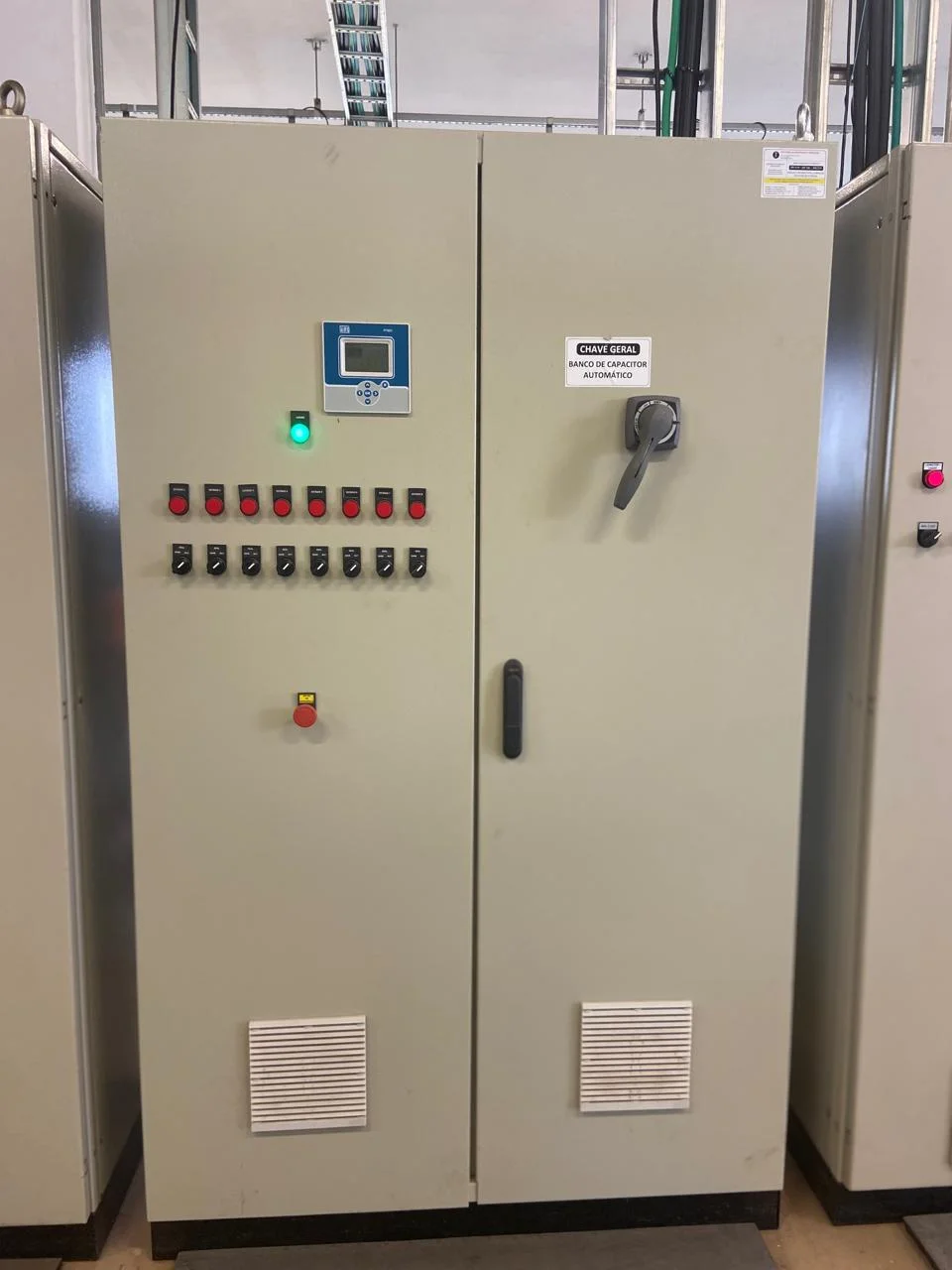

Um banco de capacitores industrial é um conjunto de capacitores instalado em um painel elétrico para compensar parte da energia reativa exigida por cargas indutivas, como motores, transformadores e outros equipamentos eletromagnéticos.

O que é um banco de capacitores industrial e qual sua função

Ao melhorar o fator de potência, o sistema pode utilizar a infraestrutura elétrica de forma mais eficiente, conforme as características reais da instalação.

Em termos objetivos, sua função é fornecer potência reativa capacitiva próxima às cargas que demandam potência reativa indutiva.

Essa compensação pode contribuir para reduzir a corrente elétrica total circulante, limitar aquecimentos em cabos e transformadores e evitar cobranças relacionadas ao excedente de energia reativa, quando aplicável à medição da unidade consumidora.

O resultado depende do perfil de carga, das condições da rede e do dimensionamento realizado para o local.

Como energia reativa e fator de potência se relacionam

A energia elétrica consumida por uma instalação envolve potência ativa, associada ao trabalho útil, e potência reativa, necessária ao funcionamento de campos magnéticos em cargas indutivas.

O fator de potência expressa a relação entre essas grandezas.

Quando ele é baixo, a instalação tende a exigir mais corrente para entregar a mesma potência ativa, aumentando a solicitação sobre condutores, transformadores e dispositivos de proteção.

O banco de capacitores não produz energia ativa, não substitui a alimentação da rede e não corrige, por si só, todos os problemas de qualidade de energia.

A definição da solução deve considerar medições, harmônicas, regime de operação e características da instalação industrial.

Capacitores fixos e automáticos

• Banco fixo: Mantém uma quantidade definida de compensação conectada ao circuito.

  Pode ser adequado a cargas com funcionamento estável, desde que o projeto avalie o risco de compensação insuficiente ou excessiva.

• Banco automático: Utiliza um controlador eletrônico para monitorar o fator de potência e acionar ou desligar estágios de capacitores conforme a demanda.

  Essa operação acompanha melhor instalações com cargas variáveis.

No banco automático, a sequência ocorre de forma contínua: o controlador mede os parâmetros elétricos, compara o comportamento da instalação com a regulagem definida e comanda contatores próprios para carga capacitiva.

Cada estágio é protegido individualmente, e os capacitores autorregenerativos do conjunto especificado contam com dispositivo anti-explosão.

A parametrização e a seleção dos componentes, porém, devem ser confirmadas de acordo com o projeto e as condições da rede.

Para conhecer a solução de banco de capacitores e verificar sua aplicação, é recomendável solicitar uma avaliação técnica da instalação.

Quando a instalação precisa corrigir o fator de potência

A correção do fator de potência deve ser considerada quando a instalação apresenta sinais de uso ineficiente da infraestrutura elétrica ou registro de excedente de energia reativa.

O diagnóstico não deve partir apenas de uma percepção de aumento na fatura: é necessário relacionar o comportamento das cargas, a demanda elétrica e as medições realizadas no sistema.

Checklist de sintomas

Uma avaliação técnica pode ser pertinente quando ocorre um ou mais dos seguintes sinais:

• Presença predominante de cargas indutivas, como motores, transformadores, reatores e determinados equipamentos industriais;
• Aquecimento recorrente de cabos, conexões, transformadores ou outros componentes, sem causa aparente;
• Corrente elétrica elevada em relação à potência ativa efetivamente utilizada;
• Ocorrência de excedente de energia reativa ou indicação relacionada ao fator de potência na fatura de energia;
• Quedas ou oscilações de tensão associadas a períodos de maior demanda;
• Expansão da planta, instalação de novos motores ou alteração relevante no regime de operação;
• Acionamentos frequentes de proteções ou percepção de que a infraestrutura está próxima de seu limite operacional.

Esses indícios não confirmam, isoladamente, a necessidade de um banco de capacitores.

Eles servem para orientar a investigação e indicar que a instalação deve ser analisada com instrumentos e critérios de engenharia elétrica.

O que observar nas faturas de energia

As faturas podem revelar a ocorrência de excedente de energia reativa e ajudar a identificar períodos em que o fator de potência se afasta do comportamento desejado.

A análise deve considerar o histórico de consumo, os horários de operação, a demanda contratada ou medida e as mudanças no perfil de carga.

Também é importante verificar se o comportamento se repete em diferentes ciclos de faturamento.

Um evento pontual pode ter origem distinta de uma condição permanente, enquanto variações associadas a turnos, sazonalidade ou partidas de grandes motores podem exigir uma solução com acionamento por estágios.

A fatura é uma fonte inicial de informação, mas não substitui a medição elétrica no local.

A decisão sobre a correção deve considerar as condições reais da rede e das cargas.

Avaliação das cargas indutivas

Cargas indutivas consomem energia ativa para realizar trabalho e também demandam energia reativa para estabelecer campos magnéticos.

Quando essa parcela reativa é elevada, a corrente total pode aumentar mesmo sem crescimento proporcional da produção ou da potência ativa.

Esse cenário pode ocupar capacidade de cabos, transformadores e dispositivos de proteção, além de contribuir para aquecimento e perdas elétricas.

Por isso, a avaliação deve identificar quais equipamentos influenciam o fator de potência, em que horários operam e como seus ciclos de partida e parada afetam a rede.

A instalação de capacitores sem considerar esse perfil pode resultar em correção inadequada.

O dimensionamento e a estratégia de acionamento precisam acompanhar a variação da carga para evitar compensação insuficiente ou excessiva.

Por que a medição é indispensável

A medição elétrica deve verificar, conforme o escopo do diagnóstico, o fator de potência, a corrente, a tensão, a demanda, a potência ativa e a potência reativa ao longo do período de operação.

Em instalações com cargas eletrônicas ou suspeita de distorções, também pode ser necessário avaliar as harmônicas antes de definir a solução.

Os dados devem ser interpretados junto com o diagrama elétrico, a capacidade dos equipamentos e o regime operacional da instalação.

Assim, torna-se possível distinguir um problema de baixo fator de potência de outras causas, como subdimensionamento, conexões inadequadas, desequilíbrio de fases ou distúrbios de qualidade de energia.

Diagnóstico profissional antes da decisão

A recomendação é solicitar uma avaliação de engenharia elétrica antes de adquirir ou instalar um banco de capacitores.

O profissional habilitado poderá analisar as medições, verificar as cargas indutivas, avaliar o excedente de energia reativa e definir se a correção deve utilizar capacitores fixos, acionamento automático por estágios ou outra abordagem compatível com o sistema.

A definição da solução deve sempre ser baseada nas características reais da instalação, no projeto aplicável e nas normas técnicas pertinentes.

Como funciona o banco de capacitores automático

O banco de capacitores industrial corrige o fator de potência ao fornecer energia reativa capacitiva para compensar, de forma controlada, parte da energia reativa consumida por cargas indutivas.

Em vez de manter todos os capacitores permanentemente conectados, o modelo automático utiliza um controlador eletrônico para acompanhar as condições da instalação e selecionar os estágios necessários.

Sequência de funcionamento

Medição do fator de potência → análise da demanda elétrica → decisão do controlador microprocessado → acionamento ou desligamento de um estágio → nova medição e ajuste contínuo.

Esse ciclo permite acompanhar variações provocadas por motores, transformadores, sistemas de climatização, máquinas industriais e outras cargas.

A quantidade e a ordem de acionamento dos estágios dependem do projeto, da configuração do painel e do perfil real de consumo da instalação.

Controlador microprocessado

O controlador eletrônico microprocessado monitora o fator de potência e outros parâmetros elétricos configurados para a aplicação.

Quando identifica necessidade de compensação, envia um comando ao estágio correspondente.

Se a demanda diminui ou a condição de correção é atingida, o equipamento retira estágios de operação para evitar compensação excessiva.

A parametrização deve ser definida a partir das características da rede, das cargas e dos critérios técnicos aplicáveis.

Por isso, a descrição do funcionamento é geral: os ajustes, a sequência de acionamento e a quantidade de estágios precisam ser validados no projeto e durante o comissionamento.

Contatores para carga capacitiva

Cada estágio é conectado por contatores especiais para carga capacitiva.

Esses componentes realizam a manobra elétrica dos capacitores conforme o comando do controlador, permitindo que a compensação acompanhe a variação da demanda.

O painel também conta com disjuntores de proteção por estágio.

Essa divisão facilita a proteção e a identificação de cada conjunto durante inspeções e intervenções de manutenção.

A seleção dos dispositivos, os ajustes e a coordenação da proteção devem considerar a tensão, a corrente, a potência reativa e as condições específicas da instalação.

Capacitores autorregenerativos e proteção

Os capacitores especificados para esta solução são autorregenerativos e possuem dispositivo anti-explosão.

Esses recursos fazem parte da arquitetura de segurança do equipamento, mas não substituem a correta especificação, instalação, ventilação, proteção, aterramento e manutenção.

O banco também oferece proteção contra surtos e sobrecorrentes, conforme a configuração do produto.

Em redes com cargas não lineares, a avaliação de harmônicas é especialmente relevante.

A solução descrita inclui filtragem de distorções harmônicas, porém a adequação dessa função deve ser verificada de acordo com as medições e com o projeto elétrico da planta.

Visualização e acompanhamento

A visualização digital permite acompanhar parâmetros elétricos em tempo real e observar a atuação dos estágios.

Durante o start-up e o comissionamento, essa leitura auxilia a conferir se o controlador está respondendo ao comportamento da carga e se os valores observados são compatíveis com o planejamento técnico.

Especificações e critérios técnicos de dimensionamento

Quadro de características especificadas

A potência em kVAr representa a capacidade de compensação de energia reativa do banco de capacitores.

Essa faixa não significa que qualquer instalação possa receber um equipamento de 5 a 500 kVAr sem análise: o dimensionamento deve considerar o perfil de carga, a demanda elétrica, o fator de potência medido e as condições da rede.

Em uma instalação industrial, motores, transformadores e outras cargas indutivas podem exigir compensação de energia reativa.

O banco pode ser especificado para baixa ou média tensão, desde que a arquitetura elétrica, os níveis de tensão, os dispositivos de proteção e as condições de operação sejam compatíveis com o projeto.

A frequência especificada de 60 Hz também deve ser confirmada antes da seleção dos componentes.

As harmônicas merecem atenção especial.

Conversores de frequência, fontes chaveadas, retificadores e outros equipamentos eletrônicos podem alterar a qualidade da energia e influenciar a escolha da solução.

Por isso, a avaliação não deve considerar apenas a potência instalada: é recomendável verificar medições elétricas, demanda, variações de carga, distorções harmônicas e comportamento do fator de potência ao longo da operação.

O uso de estágios modulares permite acompanhar diferentes níveis de demanda e pode facilitar expansões futuras da instalação.

Em um banco automático, o controlador aciona ou desliga etapas conforme a necessidade identificada pelo sistema de medição.

Já a quantidade, a potência e a divisão desses estágios dependem das características reais da carga e da estratégia definida no projeto.

O dimensionamento deve ser validado por profissional habilitado, com base em inspeção local, registros de consumo e medições compatíveis com a instalação.

Também é necessário consultar as normas técnicas aplicáveis, os requisitos da concessionária e os critérios de segurança do projeto.

Instalação, comissionamento e segurança operacional

A instalação de um banco de capacitores industrial deve começar pelo entendimento do projeto elétrico, do perfil de carga e das condições reais da rede.

Antes da montagem, é necessário verificar tensão, frequência, potência reativa requerida, espaço disponível, ventilação, acessibilidade para manutenção, aterramento e compatibilidade com os demais equipamentos da instalação.

Essa avaliação ajuda a evitar que o banco seja tratado como uma solução isolada ou dimensionado apenas com base na potência nominal da carga.

Etapas essenciais do processo

1. Análise e inspeção da instalação: A equipe técnica avalia o painel ou ponto de conexão, as cargas indutivas, a infraestrutura de cabos, as condições de proteção e os registros de medições elétricas disponíveis.

   A presença de distorções harmônicas também deve ser considerada, pois pode influenciar a seleção, a proteção e a operação dos capacitores.

2. Conferência do painel: O equipamento é instalado em painel de aço carbono com pintura eletrostática, conforme a configuração especificada para a aplicação.

   Devem ser conferidos o estado físico dos componentes, a identificação dos circuitos, a fixação, os espaços de circulação de ar e a facilidade de acesso aos dispositivos de proteção e controle.

3. Verificação das proteções: Disjuntores de proteção por estágio, proteção contra sobrecorrente e recursos de proteção contra surtos devem ser avaliados de acordo com o projeto e com as características da rede.

   Esses elementos não substituem o aterramento adequado nem eliminam a necessidade de coordenação entre as proteções do banco e as proteções gerais da instalação.

4. Conexões e aterramento: As conexões de potência e de comando precisam ser executadas por equipe qualificada, com conferência de aperto, identificação dos condutores, sequência de fases e continuidade do aterramento.

   A montagem deve respeitar o projeto elétrico, as instruções dos componentes e as normas técnicas aplicáveis.

5. Testes antes da energização: Antes do start-up, devem ser realizados testes visuais e elétricos compatíveis com o escopo do serviço.

   A verificação pode incluir conexões, isolação, continuidade, funcionamento dos dispositivos de proteção, sinais de comando e condições gerais do painel.

   A execução exata dos testes depende do projeto, da tensão e das características da instalação.

6. Start-up e parametrização: Após a energização controlada, o controlador eletrônico microprocessado deve ser parametrizado conforme o sistema.

   Ele monitora o fator de potência e decide quando acionar ou retirar cada estágio de capacitores por meio de contatores próprios para carga capacitiva.

   A parametrização inadequada pode provocar acionamentos desnecessários, correção insuficiente ou comportamento incompatível com a variação de carga.

7. Comissionamento: Durante o comissionamento, a equipe acompanha a resposta do banco em diferentes condições operacionais, verifica a atuação dos estágios, observa os parâmetros elétricos no display e registra eventuais anomalias.

   Essa etapa confirma se o conjunto está respondendo ao perfil de demanda previsto e fornece uma referência para futuras manutenções.

O comissionamento não deve ser reduzido a uma simples ligação do painel.

A análise dos parâmetros após a montagem é relevante porque a instalação pode apresentar comportamento diferente daquele considerado no projeto, especialmente quando existem cargas que entram e saem de operação com frequência, variações de demanda ou distorções harmônicas.

Capacitores autorregenerativos e dispositivos anti-explosão contribuem para a segurança do equipamento, mas não dispensam inspeção, proteção adequada e operação dentro das condições especificadas.

Por segurança, intervenções em um banco de capacitores devem ser feitas por profissionais habilitados, com procedimentos de desenergização, bloqueio, sinalização e confirmação da ausência de tensão antes do acesso aos componentes.

A instalação e o comissionamento precisam seguir o projeto elétrico, as normas técnicas aplicáveis e a avaliação local da infraestrutura.

Benefícios técnicos e econômicos da correção de fator de potência

A correção do fator de potência pode melhorar o aproveitamento da infraestrutura elétrica quando a instalação apresenta consumo relevante de energia reativa.

Em sistemas com cargas indutivas, como motores, transformadores e outros equipamentos eletromagnéticos, parte da capacidade da rede é utilizada para sustentar os campos magnéticos necessários à operação.

Um banco de capacitores fornece energia reativa capacitiva de forma controlada e pode reduzir a parcela reativa solicitada à rede.

Possível redução do excedente de energia reativa

Quando o fator de potência permanece abaixo do nível adequado às condições de fornecimento, a fatura de energia pode registrar cobrança relacionada ao excedente de energia reativa.

A atuação de um banco de capacitores automático busca acompanhar a demanda da instalação e corrigir essa relação por meio do acionamento de estágios.

O efeito econômico não deve ser presumido.

Ele depende das medições elétricas, do perfil de carga, dos critérios aplicáveis à unidade consumidora e da forma como a energia é faturada.

Por isso, a análise da fatura deve ser combinada com medições do fator de potência e da demanda ao longo do período de operação.

Menor corrente e alívio da infraestrutura

Para uma mesma potência ativa, um fator de potência mais baixo tende a exigir maior corrente elétrica.

A correção adequada pode reduzir a corrente total circulante em determinados trechos da instalação.

Como consequência, pode haver menor solicitação térmica de cabos, barramentos, transformadores e dispositivos de manobra.

Esse benefício não significa que a correção substitua o dimensionamento correto dos condutores ou a manutenção dos equipamentos.

O resultado depende da configuração do sistema, da distribuição das cargas e do desempenho do banco de capacitores em diferentes condições operacionais.

Tensão interna e vida útil dos equipamentos

A redução da corrente pode contribuir para diminuir quedas de tensão associadas à impedância da instalação e favorecer maior estabilidade da tensão interna.

Em uma planta com variações de carga, essa condição pode ajudar a reduzir esforços desnecessários sobre equipamentos conectados.

A preservação da vida útil também é um benefício potencial, especialmente quando a instalação deixa de operar com aquecimento excessivo ou com condições elétricas desfavoráveis.

Ainda assim, a vida útil depende de fatores como temperatura, qualidade da energia, manutenção, ciclos de operação, harmônicas e estado dos componentes.

Exemplo hipotético

Considere uma instalação industrial com motores que operam em diferentes turnos e apresentam variação significativa de carga.

Um banco de capacitores automático pode medir o fator de potência, interpretar a necessidade de compensação e acionar somente os estágios compatíveis com a demanda naquele momento.

Em períodos de baixa carga, os estágios podem ser desligados para evitar compensação excessiva.

Esse exemplo é apenas ilustrativo.

A definição da potência reativa, da quantidade de estágios e da necessidade de recursos adicionais deve resultar de projeto e medições no local.

Manutenção preventiva e suporte técnico

A manutenção preventiva do banco de capacitores deve combinar inspeções visuais, medições elétricas e registros técnicos.

O objetivo é identificar sinais de aquecimento, desgaste, falhas de acionamento ou alterações no perfil de carga antes que afetem a confiabilidade da instalação.

A execução deve ser realizada por equipe qualificada e conforme o projeto, as condições reais do sistema e as normas técnicas aplicáveis.

Plano editorial de inspeções

• Verificar o estado geral do painel, incluindo limpeza, ventilação, fixações e possíveis sinais de oxidação ou aquecimento.
• Inspecionar conexões elétricas, barramentos, bornes, disjuntores e contatores, observando aperto adequado e indícios de escurecimento ou deterioração.

• Analisar a temperatura do painel e dos componentes durante condições representativas de operação.

  Aquecimento anormal pode indicar conexão deficiente, sobrecarga, ventilação insuficiente ou condição de operação incompatível.

• Inspecionar os capacitores em busca de deformações, vazamentos, estufamento ou outros sinais de comprometimento.

  Capacitores autorregenerativos e dispositivos anti-explosão contribuem para a segurança do conjunto, mas não substituem inspeções e medições periódicas.

• Conferir o funcionamento do controlador eletrônico, dos contatores para carga capacitiva e dos dispositivos de proteção por estágio.

  Também é importante validar se o acionamento acompanha a demanda de energia reativa sem operações inadequadas.

• Avaliar a presença de distorções harmônicas na rede elétrica.

  A alteração do perfil de cargas com eletrônica de potência, inversores ou outros equipamentos não lineares pode exigir uma nova análise de compatibilidade e de desempenho do banco de capacitores.

Os resultados devem ser documentados em registros de manutenção, com data, condições de carga, medições realizadas, anomalias encontradas e providências adotadas.

Esse histórico facilita a comparação entre inspeções e ajuda a identificar mudanças graduais no comportamento do sistema.

A reavaliação também é recomendável quando a instalação recebe novos equipamentos, amplia sua produção, altera turnos de operação ou apresenta mudanças na fatura e no fator de potência.

O banco de capacitores é dimensionado para determinadas características da rede; por isso, a expansão da planta ou a mudança das cargas pode exigir revisão dos estágios, dos parâmetros do controlador e da estratégia de correção.

No start-up e no comissionamento, os testes devem confirmar a montagem, as proteções, a sequência de acionamento e a visualização dos parâmetros elétricos.

A avaliação no local é essencial para definir o escopo adequado e manter segurança, confiabilidade e conformidade técnica.

Banco de capacitores não é nobreak, estabilizador ou gerador

Escolher o equipamento correto começa por identificar o problema elétrico que precisa ser resolvido.

O banco de capacitores industrial atua na correção do fator de potência, compensando parte da energia reativa associada principalmente a cargas indutivas.

Ele não substitui equipamentos destinados à distribuição, à continuidade do fornecimento, à estabilização ampla da tensão ou à geração de energia.

Entenda a diferença entre os equipamentos

• Banco de capacitores: Monitora o fator de potência e aciona estágios de capacitores conforme a demanda da instalação.

  Seu objetivo é reduzir o excedente de energia reativa e aliviar a corrente circulante, conforme as condições reais do sistema.

• Painel elétrico de distribuição: Recebe, protege e distribui a energia para diferentes circuitos e cargas.

  Pode conter dispositivos de manobra e proteção, mas sua função principal não é corrigir o fator de potência.

• Nobreak industrial ou UPS: Fornece energia temporária ou condicionada durante interrupções e perturbações do fornecimento, utilizando sistemas de armazenamento e conversão compatíveis com sua aplicação.

• Estabilizador de tensão de grande porte: Procura manter a tensão dentro de uma faixa de regulação definida pelo projeto.

  Essa função é diferente da compensação de energia reativa.

• Gerador de energia: Produz energia elétrica a partir de outra fonte de energia, como combustível ou acionamento mecânico.

  Não tem como função primária corrigir o fator de potência da instalação.

Assim, um banco de capacitores pode fazer parte de uma estratégia de eficiência e gestão da instalação, mas não deve ser especificado como solução para falta de energia, distribuição de circuitos ou geração independente.

Quando solicitar uma avaliação técnica

Procure uma avaliação quando houver cobrança relacionada ao excedente de energia reativa, baixo fator de potência, aquecimento anormal de cabos ou transformadores, expansão de cargas, dúvidas sobre harmônicas ou necessidade de integrar o equipamento ao sistema existente.

A instalação e o comissionamento devem seguir projeto, normas técnicas aplicáveis, aterramento adequado e procedimentos de segurança.

Avalie a compensação reativa conforme o perfil das cargas

Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA trabalha com bancos fixos e automáticos, montagem modular e suporte ao start-up e ao comissionamento, com atuação em São Paulo, Paraná, Minas Gerais e Paraíba.

Converse com a equipe para avaliar banco de capacitores industrial no contexto do seu empreendimento e definir o escopo adequado.

Faturas, medições do fator de potência, turnos de operação e relação das cargas ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.

Dúvidas sobre banco de capacitores industrial

O banco de capacitores resolve quedas de energia?

Não necessariamente.

Ele é projetado para correção do fator de potência e não substitui um nobreak, um sistema de estabilização ou um gerador.

Qualquer instalação pode receber um banco automático?

A aplicação depende da tensão, da potência reativa necessária, do perfil de carga, da presença de harmônicas e das condições da rede.

A seleção deve ser baseada em medições e em projeto compatível com a instalação.

O equipamento funciona em baixa e média tensão?

A solução pode ser aplicada em diferentes configurações de instalação, mas a tensão, a potência e os dispositivos de proteção precisam ser definidos conforme o sistema existente.

As harmônicas influenciam a decisão?

Sim.

Cargas não lineares podem alterar a qualidade da energia e exigir avaliação específica antes da instalação.

A análise de harmônicas ajuda a evitar uma solução inadequada ou a operação fora das condições previstas.

É necessário fazer manutenção?

Sim.

A manutenção deve considerar conexões, temperatura, capacitores, contatores, disjuntores, controlador e condições de operação.

Mudanças no perfil de carga também podem exigir nova avaliação.
