Banco automático de capacitores: funcionamento e benefícios para a eficiência elétrica
O banco automático de capacitores é um equipamento essencial para corrigir o fator de potência e otimizar a eficiência de instalações elétricas.
O que é banco automático de capacitores

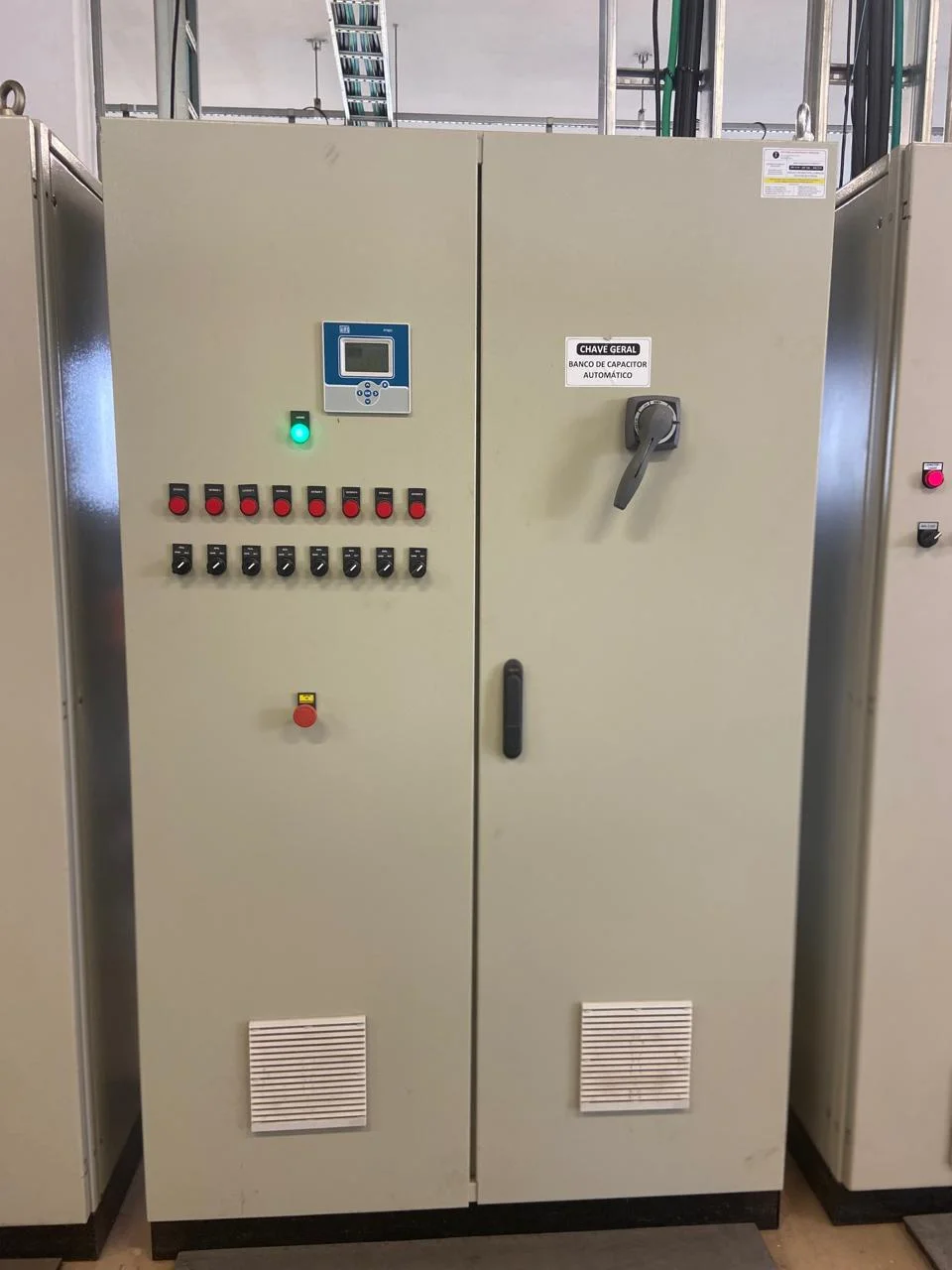

Montado em painel, ele reúne capacitores distribuídos em estágios, permitindo a compensação da energia reativa conforme a necessidade da carga.
Essa solução é aplicável em instalações de baixa ou média tensão, desde que definida a partir de uma avaliação técnica compatível com as características da rede.
O fator de potência indica o quanto da energia elétrica fornecida está sendo efetivamente convertida em trabalho útil.
Equipamentos indutivos, como motores e transformadores, podem demandar energia reativa para formar campos magnéticos, embora essa parcela não produza trabalho diretamente.
Quando a relação entre potência ativa e potência aparente se torna desfavorável, podem ocorrer aumento da corrente circulante, aquecimento de cabos e transformadores e cobrança por excedente de energia reativa, conforme as regras aplicáveis à instalação.
A finalidade do banco automático de capacitores é compensar parte da energia reativa da instalação e manter o fator de potência em uma faixa mais adequada.
Para isso, o controlador monitora continuamente os parâmetros elétricos e aciona ou desconecta estágios de capacitores de acordo com a variação da demanda.
Em períodos de maior carga reativa, mais estágios podem ser conectados; quando essa demanda diminui, eles são retirados de operação para evitar compensação excessiva.
A definição da capacidade, dos estágios e das proteções deve considerar medições, perfil de carga e condições da instalação, evitando o dimensionamento inadequado.
A avaliação por profissionais qualificados é essencial para verificar se a compensação é apropriada e para orientar a instalação de acordo com as necessidades específicas da planta.
Como funciona a correção automática do fator de potência
O banco automático de capacitores utiliza um controlador eletrônico microprocessado para acompanhar o comportamento elétrico da instalação e corrigir o fator de potência de acordo com a demanda.
Em vez de manter todos os capacitores permanentemente conectados, o sistema combina estágios de compensação conforme a necessidade identificada, contribuindo para o uso mais eficiente da infraestrutura elétrica.
Controlador eletrônico microprocessado
O controlador recebe informações dos parâmetros elétricos da instalação e compara o fator de potência medido com o valor de referência configurado para a operação.
Quando identifica necessidade de compensação, envia comandos para a entrada de um ou mais estágios.
Quando a demanda diminui ou a condição de compensação deixa de ser necessária, determina a retirada desses estágios.
Essa atuação automática ajuda a evitar tanto a insuficiência quanto o excesso de compensação.
Contatores para carga capacitiva e disjuntores por estágio
Cada estágio é acionado por contatores próprios para carga capacitiva, dimensionados para realizar as manobras características desse tipo de equipamento.
Os disjuntores de proteção por estágio auxiliam na proteção dos circuitos e permitem isolar uma seção quando necessário.
A coordenação entre controlador, contatores e dispositivos de proteção deve seguir o projeto elétrico e as condições reais de operação da instalação.
Capacitores autorregenerativos e dispositivo anti-explosão
A tecnologia autorregenerativa permite que o capacitor interrompa localmente uma área comprometida do elemento interno, preservando a continuidade operacional do conjunto dentro das condições previstas pelo fabricante.
Ainda assim, inspeção, proteção adequada e manutenção continuam essenciais para identificar aquecimento, degradação, falhas de manobra ou outras anormalidades.
Monitoramento digital dos parâmetros elétricos
A visualização digital permite acompanhar parâmetros elétricos em tempo real e verificar o comportamento do fator de potência, dos estágios acionados e das condições de funcionamento observadas pelo controlador.
Essas informações apoiam o comissionamento, a identificação de desvios e a manutenção baseada em evidências, sem substituir medições e análises realizadas por profissional habilitado.
Distorções harmônicas e avaliação técnica
A presença de cargas não lineares, como inversores, fontes chaveadas e outros equipamentos eletrônicos, pode produzir distorções harmônicas.
Por isso, a aplicação de um banco de capacitores não deve ser definida apenas pela potência instalada ou pela leitura da fatura.
É necessário avaliar o perfil de carga, o fator de potência, as correntes, as tensões, as harmônicas e o risco de ressonância.
Conforme a configuração do sistema, podem ser necessários recursos de proteção e filtragem compatíveis com a instalação.
O dimensionamento, a parametrização, a instalação e o comissionamento devem ser realizados com base em avaliação técnica e nas normas aplicáveis.
Benefícios, aplicações e critérios de instalação
O banco automático de capacitores contribui para a gestão da energia reativa e para a correção do fator de potência em instalações elétricas.
Ao ajustar a compensação conforme a demanda da carga, o equipamento pode reduzir a corrente total circulante e, como consequência, ajudar a limitar aquecimentos desnecessários em cabos e transformadores.
Também pode contribuir para maior estabilidade da tensão interna e para a preservação dos equipamentos conectados.
A redução de cobranças relacionadas ao excedente de energia reativa depende das características da instalação, das medições realizadas e da configuração adequada do sistema, portanto não deve ser presumida sem avaliação técnica.
Entre as principais aplicações estão:
- Indústrias de pequeno, médio e grande porte, especialmente quando há cargas com demanda significativa de energia reativa.
- Condomínios comerciais e residenciais com instalações elétricas de maior complexidade.
- Hospitais, hotéis, redes de supermercados e shopping centers, que normalmente reúnem diversas cargas e períodos variados de operação.
- Projetos de baixa ou média tensão elaborados por engenheiros e projetistas que precisam avaliar a correção do fator de potência.
A seleção da capacidade, da quantidade de estágios e da lógica de acionamento deve considerar o perfil de carga, as medições elétricas, o regime de funcionamento e a presença de distorções harmônicas.
Esses dados são essenciais para evitar compensação inadequada e para verificar se a solução é compatível com a instalação existente.
O projeto, a instalação, o start-up, o comissionamento e a manutenção devem ser realizados por profissionais qualificados.
A avaliação deve incluir as condições do painel e dos circuitos, os dispositivos de proteção, a coordenação dos componentes, a qualidade da energia e os efeitos de cargas não lineares.
Em instalações com distorções harmônicas, a análise técnica é especialmente importante, pois a aplicação de capacitores sem os cuidados adequados pode afetar o desempenho e a segurança do sistema.
Essa abordagem consultiva permite relacionar a especificação do banco de capacitores às condições reais da planta, sem substituir o diagnóstico e as medições necessários para cada projeto.
Avalie a compensação reativa conforme o perfil das cargas
Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA trabalha com bancos fixos e automáticos, montagem modular e suporte ao start-up e ao comissionamento, com atuação em São Paulo, Paraná, Minas Gerais e Paraíba.
Converse com a equipe para avaliar banco automático de capacitores no contexto do seu empreendimento e definir o escopo adequado.
Faturas, medições do fator de potência, turnos de operação e relação das cargas ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.
Dúvidas sobre banco automático de capacitores
A escolha entre banco fixo e automático depende de quê?
A estabilidade da demanda reativa e a variação das cargas orientam essa decisão.
Medições, condições da rede e presença de harmônicas ajudam a definir a configuração e os cuidados de instalação.
