Correção do fator de potência em São Paulo: guia técnico e banco de capacitores

A correção do fator de potência em São Paulo é o conjunto de medidas técnicas usado para melhorar a relação entre a energia efetivamente transformada em trabalho e a energia total solicitada da rede elétrica.

O que é a correção do fator de potência em São Paulo?

Em instalações comerciais e industriais, essa análise ajuda a identificar o uso excessivo de energia reativa, avaliar possíveis cobranças por excedente reativo e verificar se a aplicação de um banco de capacitores é tecnicamente adequada.

Potência ativa, reativa e aparente

Para compreender o fator de potência, é necessário distinguir três grandezas elétricas:

• Potência ativa, medida em quilowatts (kW): corresponde à parcela da energia que realiza trabalho útil, como movimentar motores, iluminar ambientes ou alimentar equipamentos.
• Potência reativa, medida em quilovolt-ampères reativos (kvar): é necessária ao funcionamento de determinados campos magnéticos, especialmente em motores, transformadores e outras cargas indutivas, mas não representa trabalho útil diretamente.
• Potência aparente, medida em quilovolt-ampères (kVA): representa a solicitação total da instalação à rede e resulta da combinação entre potência ativa e potência reativa.

O fator de potência expressa a relação entre potência ativa e potência aparente.

Em termos simplificados, quanto mais próximo de 1 estiver esse fator, mais proporcional é a corrente utilizada à potência ativa consumida.

Essa interpretação deve ser feita junto com medições reais, pois cargas variáveis, distorções harmônicas e diferentes regimes de operação podem alterar o comportamento elétrico.

Por que o baixo fator de potência merece atenção?

Em uma instalação com baixo fator de potência, a corrente elétrica tende a ser maior para atender à mesma demanda de potência ativa.

Esse aumento pode contribuir para aquecimento de cabos, transformadores e outros componentes, além de reduzir a capacidade disponível da infraestrutura elétrica.

Também pode estar associado a cobrança de excedente de energia reativa, conforme as regras aplicáveis ao tipo de unidade consumidora e ao fornecimento.

Os sinais observáveis não confirmam, isoladamente, um problema específico.

Oscilações de tensão, aquecimento anormal, atuação de proteções, capacidade limitada de transformadores ou alterações na fatura podem ter causas diferentes.

Por isso, uma avaliação deve considerar o sistema completo, incluindo tensão, corrente, demanda, fator de potência, perfil de carga e qualidade da energia.

Exemplo didático

Considere duas instalações que precisam fornecer a mesma potência ativa para operar seus equipamentos.

Se uma delas apresentar fator de potência inferior, poderá solicitar maior corrente da rede para realizar o mesmo trabalho.

Em uma instalação trifásica, essa relação pode ser representada de forma simplificada por I = P/(√3 × V × FP), em que I é a corrente, P é a potência ativa, V é a tensão e FP é o fator de potência.

Esse exemplo explica o mecanismo elétrico, mas não permite afirmar previamente quanto uma instalação economizará ou se haverá eliminação de cobranças.

O resultado depende do histórico de carga, das condições dos equipamentos, do dimensionamento do sistema de correção e da forma como a energia é medida e faturada.

A correção do fator de potência deve ser tratada como uma decisão de engenharia, e não apenas como a instalação isolada de capacitores.

O diagnóstico adequado ajuda a definir se a solução deve ser automática, fixa ou complementada por outras medidas de qualidade e gestão da energia elétrica.

Como identificar baixo fator de potência e excesso de energia reativa

Um baixo fator de potência pode indicar que a instalação está utilizando uma parcela relevante de energia reativa em relação à energia ativa.

Os primeiros indícios costumam aparecer na fatura, no comportamento da demanda e em sinais operacionais do sistema elétrico, mas nenhum deles, isoladamente, confirma a necessidade ou a potência de um banco de capacitores.

Checklist de sinais que justificam uma avaliação

Observe, de forma conjunta, os seguintes pontos:

• Presença de cobrança ou indicação relacionada ao excedente de energia reativa na fatura;
• Variações relevantes de demanda ao longo do dia ou entre diferentes turnos de operação;
• Funcionamento frequente de motores elétricos, transformadores, compressores, bombas, ventiladores ou máquinas com comportamento indutivo;
• Aquecimento recorrente de cabos, transformadores ou componentes, quando esse sintoma estiver associado a uma análise elétrica adequada;
• Quedas ou oscilações de tensão percebidas durante períodos de maior carga;
• Expansão recente da instalação sem uma revisão do perfil de carga e da qualidade da energia;
• Necessidade de verificar continuamente o fator de potência em uma operação com cargas que entram e saem ao longo do processo.

Esses sinais servem como ponto de partida para investigação.

Eles também podem estar relacionados a sobrecarga, dimensionamento inadequado, conexões deficientes, desequilíbrio entre fases, distorções harmônicas ou outros problemas de qualidade de energia.

Por isso, não devem ser tratados como diagnóstico conclusivo.

Como fazer uma leitura orientativa da fatura de energia

Na fatura, procure informações sobre energia ativa, energia reativa, demanda contratada, demanda medida e eventuais cobranças associadas ao excedente reativo.

A nomenclatura, a disposição dos dados e os critérios de cobrança podem variar conforme a modalidade de fornecimento e a concessionária de energia elétrica.

Uma leitura inicial deve comparar os períodos de cobrança e observar se o indicador relacionado à energia reativa aparece de forma recorrente.

Também é importante relacionar os registros da fatura com o horário de funcionamento da empresa, o início de novos turnos, a operação de grandes motores e as mudanças no processo produtivo.

A fatura ajuda a identificar um padrão documental, mas normalmente não mostra, sozinha, em quais momentos o baixo fator de potência ocorre nem quais equipamentos contribuem mais para ele.

Para essa finalidade, são necessários dados de medição e uma avaliação do perfil de carga da instalação.

Por que motores e transformadores influenciam o fator de potência

Motores, transformadores e outras cargas indutivas precisam de energia ativa para realizar trabalho ou transferir energia e de energia reativa para estabelecer campos magnéticos necessários ao funcionamento.

A relação entre essas parcelas participa da formação do fator de potência.

Quando a energia reativa aumenta sem que haja aumento proporcional da energia ativa, a corrente elétrica total pode crescer para atender à mesma finalidade operacional.

Esse comportamento pode elevar o carregamento de condutores e transformadores e reduzir a capacidade disponível do sistema.

A correção, contudo, precisa considerar quando e como essas cargas operam.

Uma indústria com motores ligados continuamente apresenta um perfil diferente de um condomínio, hotel, supermercado ou instalação em que grandes cargas são acionadas de maneira intermitente.

Da mesma forma, uma planta que trabalha em vários turnos pode exigir uma análise diferente daquela que concentra o consumo em poucas horas.

O perfil de carga interfere na escolha entre uma solução automática, que aciona estágios conforme a demanda, e uma solução fixa, quando tecnicamente aplicável.

Por que uma única fatura não basta

Uma fatura representa um período consolidado e pode ocultar variações importantes entre horários, turnos e condições de produção.

Ela não informa, por exemplo, se o fator de potência permanece baixo durante todo o ciclo operacional ou se piora apenas quando determinados motores e transformadores entram em funcionamento.

Também não é seguro definir a potência de um banco de capacitores apenas dividindo um valor da fatura ou aplicando uma regra genérica.

O dimensionamento deve considerar medições, demanda, tensão, características das cargas, regime de operação, possibilidade de ressonância e presença de distorções harmônicas.

Uma avaliação profissional pode incluir levantamento do diagrama elétrico, identificação das principais cargas, análise do histórico de consumo e medições de grandezas elétricas em diferentes condições de operação.

Em instalações de baixa ou média tensão, essa abordagem ajuda a distinguir um problema de energia reativa de outras ocorrências que exigem correção diferente.

Para avaliar o baixo fator de potência com segurança e confiabilidade, o ideal é reunir as faturas disponíveis, informações sobre o funcionamento dos equipamentos e dados de medição para análise por profissional habilitado.

Banco de capacitores automático ou fixo: como funciona

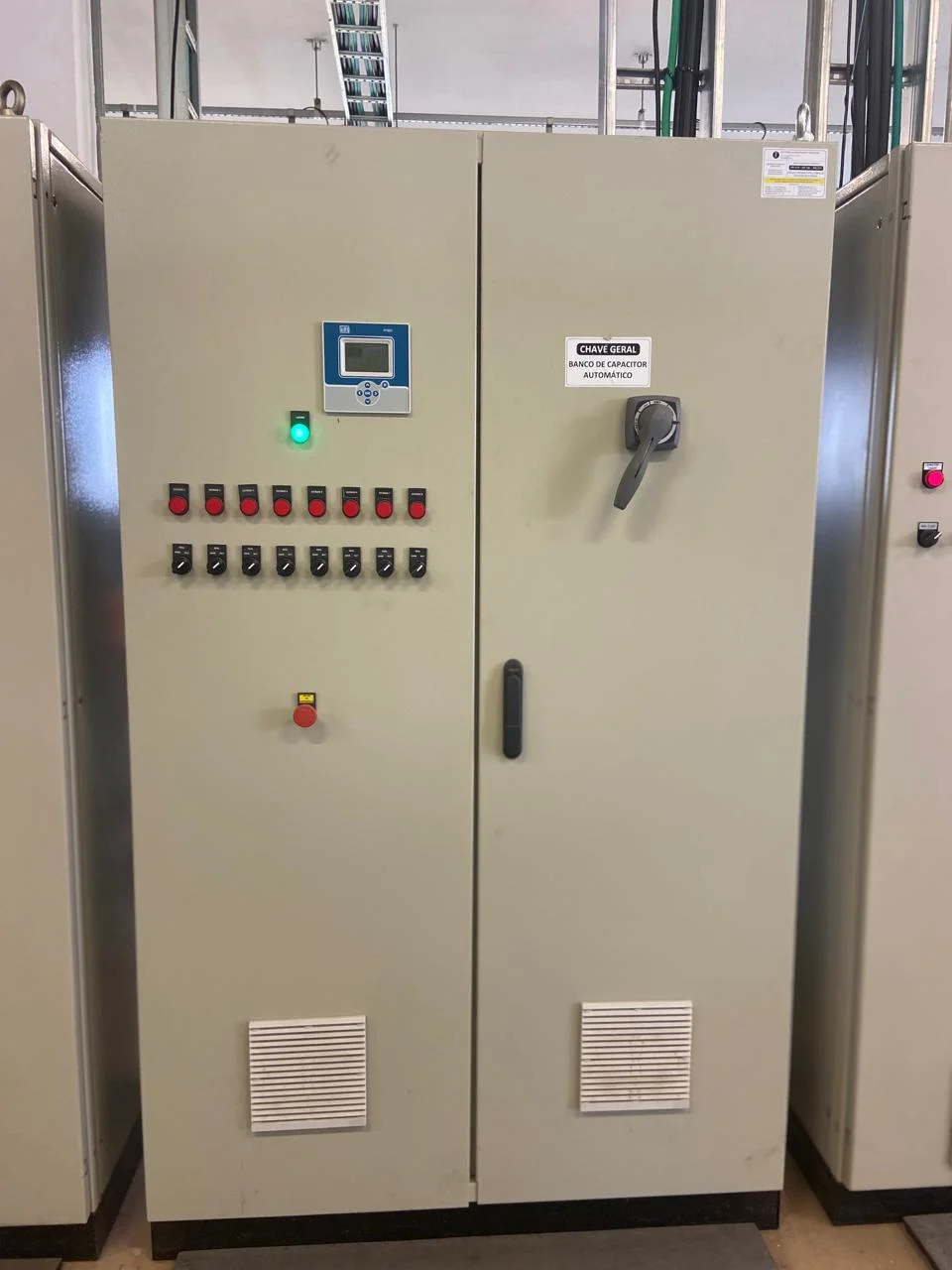

O banco de capacitores é um conjunto instalado em painel elétrico para fornecer potência reativa de forma controlada e auxiliar na correção do fator de potência.

Na prática, seus capacitores são conectados à instalação conforme a necessidade das cargas, reduzindo a demanda de energia reativa observada pela rede.

A configuração adequada depende do perfil de consumo, da variação da carga, da tensão do sistema e das condições de qualidade da energia.

Conforme as especificações do equipamento para o produto, há configurações de 5 a 500 kVAr e tensões de 220 V a 440 V em 60 Hz.

Esses dados definem a faixa de aplicação do equipamento, mas não substituem o levantamento elétrico da instalação.

Banco automático e banco fixo: qual é a diferença?

A principal diferença está na forma de acionamento dos capacitores:

• Banco de capacitores automático: Utiliza um controlador eletrônico microprocessado para monitorar o fator de potência e comandar diferentes estágios de capacitores.

  Os estágios são ligados ou desligados conforme a demanda de carga, sendo uma alternativa mais adequada quando o consumo varia ao longo do dia.

• Banco de capacitores fixo: Mantém uma quantidade definida de capacitância permanentemente conectada ou acionada por um comando específico.

  Pode ser considerado quando a carga indutiva é relativamente estável e conhecida, desde que a análise técnica confirme que a compensação contínua é compatível com a operação.

Em uma indústria com motores que entram e saem de operação, por exemplo, a solução automática tende a oferecer maior flexibilidade de controle.

Já em um circuito com comportamento previsível, um banco fixo pode ser avaliado.

Essa escolha não deve ser feita apenas pela potência nominal dos equipamentos, pois o excesso de compensação também pode provocar condições inadequadas de operação.

Componentes e acionamento por estágios

No banco automático, o controlador eletrônico microprocessado acompanha o fator de potência e envia comandos aos contatores especiais para carga capacitiva.

Cada contator aciona um estágio, permitindo ajustar gradualmente a compensação à necessidade instantânea da instalação.

Os disjuntores de proteção por estágio contribuem para isolar cada conjunto durante uma ocorrência ou intervenção de manutenção.

Esse funcionamento conecta diretamente os componentes ao perfil de carga: quanto maior a variação da demanda, maior a importância do controle por estágios e da resposta adequada do sistema.

A configuração também deve considerar a tensão disponível, a corrente dos circuitos, a frequência de operação e a presença de outras cargas na rede.

Os capacitores especificados para o produto são autorregenerativos e contam com dispositivo anti-explosão.

Esses recursos fazem parte da concepção de segurança do equipamento, mas a proteção global depende também da correta especificação, montagem, ventilação, instalação, operação e manutenção do painel.

Como orientar a escolha

A definição entre banco automático e fixo deve considerar, no mínimo:

• Variação da carga ao longo do dia e dos turnos;
• Quantidade e potência de motores, transformadores e outras cargas indutivas;
• Tensão de baixa ou média tensão associada ao sistema avaliado;
• Fator de potência medido em diferentes períodos;
• Necessidade de expansão futura da instalação;
• Condições de proteção e qualidade da energia elétrica.

Por isso, a escolha não deve ser baseada somente em uma estimativa de kVAr ou em uma leitura isolada.

A avaliação de campo e o levantamento das condições reais permitem verificar se a solução automática ou fixa é compatível com a operação.

Por que o dimensionamento depende de medições

O dimensionamento de um banco de capacitores não deve ser definido apenas pela potência nominal instalada ou por uma leitura isolada da fatura.

A solução precisa considerar o comportamento real da instalação, a variação da demanda e as condições de qualidade de energia.

Sem esse levantamento, existe o risco de aplicar uma compensação insuficiente, excessiva ou incompatível com o sistema elétrico.

Em termos gerais, a avaliação começa pela análise do diagrama elétrico, das cargas conectadas e do histórico de operação.

Também podem ser considerados medições de tensão, corrente, potência ativa, potência reativa, fator de potência, demanda e distorções harmônicas.

O objetivo é entender quando a energia reativa aparece, quais equipamentos contribuem para ela e como a carga se comporta ao longo do dia.

Etapas gerais do levantamento de carga

Uma avaliação técnica costuma observar:

• Características da entrada de energia e do nível de tensão, seja em baixa ou média tensão;
• Potência e regime de operação de motores, transformadores, máquinas e demais cargas indutivas;
• Horários de maior e menor demanda elétrica;
• Variação do fator de potência durante os ciclos produtivos;
• Registros de energia ativa, energia reativa e eventuais cobranças relacionadas ao excedente reativo;
• Correntes, tensões, temperatura aparente de condutores e transformadores e sinais de sobrecarga;
• Presença de inversores de frequência, fontes chaveadas, retificadores e outros equipamentos que possam produzir distorções harmônicas;
• Espaço disponível, condições do painel elétrico e requisitos de segurança para instalação e manutenção.

Uma única medição pode não representar a operação inteira.

Uma indústria, por exemplo, pode apresentar perfis diferentes em turnos, finais de semana, períodos de partida de motores ou momentos de baixa produção.

Por isso, a análise do perfil de carga é relevante para evitar decisões baseadas em uma condição temporária.

Como o perfil de demanda define os estágios

O banco de capacitores automático utiliza estágios que são acionados ou desligados conforme a necessidade identificada pelo controlador.

Essa característica permite acompanhar variações de carga com mais flexibilidade do que uma compensação fixa, especialmente em instalações nas quais motores e outros equipamentos entram e saem de operação ao longo do dia.

A quantidade e a distribuição dos estágios devem ser compatíveis com o comportamento da instalação.

Estágios muito grandes podem levar a uma compensação inadequada em momentos de baixa carga; estágios muito pequenos podem tornar a solução mais complexa sem necessariamente atender ao objetivo técnico.

A definição deve considerar medições, condições de operação e critérios de proteção.

O banco fixo pode ser avaliado em situações nas quais a carga apresenta comportamento relativamente constante, mas essa escolha não deve ser feita por analogia com outra planta.

A decisão entre banco automático e banco fixo depende do perfil de demanda, da estabilidade das cargas e da análise da qualidade de energia.

Proteções por estágio e segurança elétrica

A proteção precisa fazer parte do dimensionamento desde o início.

Bancos de capacitores podem contar com disjuntores de proteção por estágio, contatores próprios para carga capacitiva e recursos de proteção contra surtos e sobrecorrentes, conforme a configuração especificada para o equipamento.

Esses elementos devem ser selecionados e coordenados de acordo com o projeto e as condições da instalação.

Também é necessário verificar conexões, seccionamento, aterramento, ventilação, acessibilidade para manutenção e condições do painel de aço carbono com pintura eletrostática.

Antes da energização, devem ser realizadas inspeções e testes compatíveis com o projeto, os componentes instalados e os procedimentos técnicos aplicáveis.

A proteção não elimina a necessidade de acompanhamento.

Alterações na planta, inclusão de motores, expansão de cargas ou mudanças no regime de produção podem modificar o comportamento elétrico e exigir uma nova avaliação.

Harmônicas e qualidade de energia

A presença de capacitores em uma rede com distorções harmônicas exige atenção.

Equipamentos como inversores de frequência, fontes chaveadas e retificadores podem alterar a forma de onda da corrente.

Dependendo das características da rede, a associação entre capacitores e harmônicas pode provocar condições de ressonância, elevar esforços elétricos e comprometer a confiabilidade do conjunto.

Por esse motivo, a correção do fator de potência não deve ser tratada como uma intervenção isolada.

A análise precisa considerar a qualidade de energia, os níveis de distorção, a impedância do sistema, o comportamento das cargas e a necessidade de medidas complementares.

A existência de recursos de filtragem ou de proteção no banco não substitui o estudo específico da instalação.

Essa é a diferença entre uma correção simples e uma solução compatível com a planta: a primeira observa apenas a necessidade aparente de compensar energia reativa; a segunda relaciona fator de potência, harmônicas, proteção, demanda e segurança operacional.

Limites de uma recomendação sem estudo elétrico

Não é tecnicamente responsável indicar a potência, a quantidade de estágios ou a configuração de proteção apenas com base no tamanho do imóvel, no valor da fatura ou em uma estimativa genérica.

Esses dados podem ajudar a iniciar a conversa, mas não substituem medições e análise profissional.

Para uma análise de banco de capacitores, é recomendável reunir faturas disponíveis, informações sobre cargas e horários de operação, registros de manutenção e dados de eventuais medições de qualidade de energia.

Com esses elementos, o profissional habilitado consegue avaliar se a correção do fator de potência é indicada, quais riscos devem ser tratados e quais requisitos devem orientar o projeto, a instalação e o comissionamento.

Benefícios técnicos e operacionais da correção do fator de potência

A correção do fator de potência pode melhorar o aproveitamento da infraestrutura elétrica ao reduzir a circulação de energia reativa desnecessária.

Em instalações com cargas indutivas relevantes, como motores, transformadores e determinados equipamentos industriais, um banco de capacitores corretamente dimensionado pode contribuir para reduzir a corrente total, limitar aquecimentos associados e mitigar cobranças relacionadas ao excedente de energia reativa.

Esses efeitos são potenciais e dependem das medições, do perfil de carga, das condições da rede e da configuração do sistema.

Menor corrente circulante e melhor aproveitamento da instalação

Para uma mesma potência ativa, quanto menor o fator de potência, maior tende a ser a corrente exigida da instalação.

A relação pode ser compreendida pela expressão aproximada:

Corrente elétrica = potência aparente ÷ tensão

Quando a energia reativa é compensada de forma adequada, a potência aparente pode se aproximar da potência ativa.

Como consequência, pode haver redução da corrente circulante em trechos como alimentadores, cabos, barramentos e transformadores.

Isso não significa que a correção aumentará automaticamente a capacidade física dos componentes, mas pode melhorar a utilização da infraestrutura existente, desde que os limites térmicos e elétricos sejam respeitados.

Possíveis efeitos sobre aquecimento, cabos e transformadores

A corrente elétrica contribui para as perdas por efeito Joule, que se manifestam principalmente como aquecimento em condutores, conexões, barramentos e enrolamentos de transformadores.

Ao reduzir a corrente reativa quando essa compensação é tecnicamente aplicável, o banco de capacitores pode ajudar a diminuir esse esforço operacional.

Na prática, a avaliação deve considerar seção dos condutores, qualidade das conexões, carregamento dos transformadores, ventilação, temperatura ambiente, regime de funcionamento e distribuição das cargas.

Um banco de capacitores não corrige, por si só, problemas de dimensionamento, mau contato, sobrecarga, desequilíbrio de fases ou manutenção deficiente.

Tensão interna e continuidade operacional

A circulação excessiva de corrente pode intensificar quedas de tensão ao longo de alimentadores e circuitos, especialmente em instalações extensas ou submetidas a variações de carga.

A correção do fator de potência pode contribuir para reduzir esse componente de queda de tensão e favorecer condições mais estáveis na instalação.

A tensão interna também depende da concessionária, da impedância dos circuitos, da demanda instantânea, do nível de curto-circuito, das partidas de motores e de outras características da rede.

Por isso, a verificação deve ser feita por meio de medições e análise elétrica, e não apenas pela observação de sintomas.

Excedente de energia reativa e eficiência energética

Em instalações sujeitas à medição e cobrança de excedente de energia reativa, a compensação adequada pode ajudar a reduzir a ocorrência desse excedente e seus possíveis impactos na fatura.

A identificação do benefício exige a leitura dos registros de consumo e demanda, além da compreensão do perfil de operação da unidade.

A eficiência energética, nesse caso, não significa necessariamente consumir menos potência ativa.

O objetivo é reduzir o fluxo reativo desnecessário e utilizar de modo mais eficiente a capacidade da infraestrutura elétrica.

Monitoramento dos parâmetros elétricos

Esse acompanhamento permite observar o comportamento do fator de potência e verificar a atuação dos estágios conforme a demanda de carga.

O monitoramento contínuo também favorece a identificação de situações que merecem investigação, como acionamentos frequentes, baixo fator de potência persistente, sobrecorrente, comportamento irregular da carga ou presença de distorções harmônicas.

A interpretação desses dados deve considerar o conjunto da instalação e os limites dos instrumentos e do controlador.

O benefício depende do dimensionamento e da qualidade da energia

A compensação precisa ser compatível com o perfil de carga.

Um sistema subdimensionado pode não atender à necessidade de correção; um sistema superdimensionado pode provocar compensação excessiva e condições inadequadas de operação.

Além disso, a presença de harmônicas exige atenção especial, pois capacitores podem interagir com a impedância da rede e agravar condições de ressonância quando a solução não é adequadamente analisada.

Por esse motivo, a decisão deve considerar medições de tensão, corrente, fator de potência, demanda, distorções harmônicas e comportamento da carga ao longo do período de operação.

Proteções contra surtos e sobrecorrentes, disjuntores por estágio e a seleção correta dos componentes também fazem parte de uma solução segura.

A escolha da configuração, dos estágios e da forma de instalação deve ser definida após avaliação técnica da unidade, mantendo a prioridade em segurança, confiabilidade e conformidade da instalação.

Correção do fator de potência em São Paulo para diferentes tipos de instalação

A correção do fator de potência em São Paulo deve considerar o tipo de instalação, o regime de operação e o perfil das cargas elétricas.

Uma indústria com motores funcionando em diferentes turnos, por exemplo, apresenta necessidades distintas das de um condomínio comercial, hospital ou supermercado.

Por isso, a escolha entre banco de capacitores automático, banco fixo ou outra configuração deve ser precedida por avaliação técnica da instalação.

Indústrias de pequeno, médio e grande porte

Em ambientes industriais, motores de indução, transformadores, máquinas de produção e sistemas de acionamento podem influenciar o consumo de energia reativa e o fator de potência.

A demanda também pode variar conforme os turnos, a sazonalidade, as linhas de produção e a entrada ou saída de equipamentos.

Em instalações com carga variável, o banco de capacitores automático tende a ser analisado pela capacidade de acionar ou desligar estágios conforme a demanda medida.

Já uma solução fixa pode ser considerada em situações nas quais a carga reativa seja mais estável.

Essa definição não deve ser feita apenas pela potência instalada, pois a operação real da planta e a qualidade da energia são determinantes para o dimensionamento.

Condomínios, hospitais, hotéis, supermercados e shopping centers

Condomínios comerciais e residenciais podem reunir elevadores, bombas, sistemas de climatização, iluminação e áreas comuns com comportamentos elétricos diferentes.

Em hospitais, hotéis, supermercados e shopping centers, a operação contínua, a concentração de equipamentos e a variação de ocupação também devem ser observadas.

Nesses casos, a análise pode envolver o perfil de carga ao longo do dia, a existência de cargas críticas, o espaço disponível para o painel, as condições de ventilação e a integração segura com a infraestrutura elétrica existente.

A correção do fator de potência deve ser planejada sem comprometer a continuidade operacional nem aplicar uma solução padronizada a instalações com características diferentes.

Baixa tensão, média tensão e participação de projetistas

Em baixa tensão e média tensão, os critérios de avaliação podem envolver níveis de demanda, forma de medição, características dos transformadores, distribuição interna e requisitos de proteção.

A tensão nominal, por si só, não define a configuração adequada do banco de capacitores.

Engenheiros e projetistas devem considerar diagramas elétricos, medições, cargas indutivas, possíveis distorções harmônicas, dispositivos de proteção e condições previstas de expansão.

Também é importante avaliar se a solução será instalada em uma planta existente ou integrada a um projeto novo, pois isso altera a organização do painel, os pontos de conexão e o planejamento do comissionamento.

Quando buscar uma avaliação especializada

Uma avaliação profissional é recomendável quando há indicação de excedente de energia reativa, aquecimento anormal em cabos ou transformadores, oscilações associadas à operação das cargas, expansão da demanda ou dúvidas sobre a compatibilidade entre capacitores e harmônicas.

Uma única fatura pode indicar um problema, mas normalmente não descreve o comportamento elétrico completo da instalação.

A orientação pode abranger o levantamento do perfil de carga, a definição da configuração aplicável e o acompanhamento de instalação, start-up e comissionamento, conforme a necessidade identificada no local.

Assim, empresas, administradores prediais, hospitais, empreendimentos comerciais e profissionais responsáveis pelo projeto elétrico devem tratar a correção do fator de potência como parte da gestão da instalação, e não apenas como a aquisição isolada de um equipamento.

A decisão final depende de medições e de uma análise compatível com a operação, a tensão e as condições específicas de cada sistema.

Instalação, start-up, comissionamento e manutenção do banco de capacitores

A implantação de um banco de capacitores deve ser tratada como uma etapa de engenharia, e não apenas como a instalação de um painel.

O processo começa com a avaliação da instalação, passa pela definição da configuração adequada e termina com testes, comissionamento e acompanhamento da operação.

Fluxo de avaliação e implantação

Antes da escolha entre um banco automático ou fixo, é importante analisar o perfil de carga da planta.

Essa avaliação pode considerar as características da entrada de energia, o comportamento de motores e transformadores, a variação da demanda ao longo do dia, o fator de potência registrado e a presença de distorções harmônicas.

De forma geral, o fluxo técnico envolve:

1. Levantamento das informações da instalação: Identificação do sistema elétrico, níveis de tensão, cargas relevantes, regime de funcionamento e histórico disponível de medições ou faturas.
2. Medição e análise do comportamento da carga: Verificação do fator de potência, da demanda e das variações de energia reativa em diferentes períodos de operação.
3. Definição da solução: Escolha entre configuração automática ou fixa, quantidade de estágios, potência reativa necessária e recursos de proteção e monitoramento.
4. Planejamento da instalação: Avaliação do local de montagem, da conexão ao sistema elétrico, da acessibilidade para manutenção e da compatibilidade com o painel e a infraestrutura existentes.
5. Testes e comissionamento: Conferência da montagem, dos dispositivos de proteção, do controlador e da resposta do equipamento antes da entrega à operação.

Esse fluxo ajuda a evitar que uma decisão baseada somente em uma leitura isolada resulte em correção insuficiente, excesso de compensação ou interação inadequada com a qualidade de energia da instalação.

Verificações de segurança antes da energização

A energização deve ocorrer somente depois de uma inspeção técnica compatível com o projeto e com as condições reais da instalação.

Entre os pontos normalmente verificados estão a integridade do painel de aço carbono, a identificação dos circuitos, o aperto e a organização das conexões, a continuidade das proteções e a condição dos disjuntores e contatores destinados às cargas capacitivas.

Também é necessário confirmar se os capacitores, o controlador eletrônico microprocessado e os demais componentes estão instalados de acordo com a configuração definida.

A avaliação deve considerar proteção contra surtos e sobrecorrentes, ventilação e acesso seguro ao painel, além da compatibilidade entre o banco, a tensão do sistema e o regime de operação.

Intervenções em instalações elétricas exigem desenergização controlada, procedimentos de segurança e atuação de profissionais qualificados.

O banco não deve ser aberto, ajustado ou submetido a manutenção sem a adoção das medidas adequadas para evitar choque elétrico, arco elétrico e energização inesperada.

O que acontece no start-up e no comissionamento

No start-up, o banco de capacitores é colocado em operação de forma acompanhada para verificar se o controlador reconhece a demanda e aciona os estágios conforme a necessidade do sistema.

O objetivo é observar a resposta do equipamento em condições reais de funcionamento, sem substituir a análise técnica por uma simples energização.

Durante o comissionamento, podem ser conferidos o acionamento dos estágios, a leitura digital dos parâmetros elétricos, o comportamento do fator de potência e a atuação das proteções.

A observação deve incluir diferentes condições de carga sempre que possível, pois um banco automático precisa acompanhar a variação da demanda e evitar compensação inadequada.

O acompanhamento também ajuda a identificar sinais que merecem correção antes da operação contínua, como acionamentos incompatíveis com o perfil de carga, alarmes, aquecimento anormal, distorções relevantes ou comportamento irregular dos componentes.

Manutenção preventiva e acompanhamento operacional

A manutenção do banco de capacitores deve combinar inspeção visual, verificação dos componentes e acompanhamento dos parâmetros elétricos.

A frequência e o escopo dependem das condições da instalação, do ambiente, do regime de operação e das orientações aplicáveis ao equipamento.

Uma rotina de acompanhamento pode incluir:

• Inspeção do painel, conexões, contatores, disjuntores e sinalizações;
• Observação de aquecimento, ruídos, odores ou alterações no comportamento dos estágios;
• Verificação dos parâmetros exibidos pelo controlador;
• Análise de alarmes, desligamentos e acionamentos repetitivos;
• Avaliação periódica do fator de potência e das distorções harmônicas;
• Registro das intervenções e das condições observadas durante a operação.

A tecnologia de capacitores autorregenerativos e o dispositivo antiexplosão especificados para o produto contribuem para uma solução com recursos de segurança, mas não eliminam a necessidade de inspeção, proteção adequada e manutenção profissional.

O acompanhamento contínuo é especialmente relevante quando há expansão de cargas, alteração no processo produtivo ou mudança no perfil de funcionamento da planta.

Checklist para contratar instalação ou assistência

Antes de contratar um serviço, o responsável pela instalação pode perguntar:

• Será realizada análise do perfil de carga antes da definição do banco?
• A solução considerará baixa tensão ou média tensão conforme a configuração existente?
• Como serão avaliadas as distorções harmônicas?
• Quais proteções e dispositivos de monitoramento farão parte da solução?
• Como serão conduzidos os testes, o start-up e o comissionamento?
• Haverá orientação sobre operação e manutenção do painel?
• Como serão registrados os parâmetros observados após a energização?
• A assistência técnica disponível atende a localização e a necessidade da instalação?

A avaliação individualizada é o caminho adequado para definir a configuração, o escopo de serviço e as condições de operação de cada cliente.

Avalie a compensação reativa conforme o perfil das cargas

Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA trabalha com bancos fixos e automáticos, montagem modular e suporte ao start-up e ao comissionamento, com atuação em São Paulo, Paraná, Minas Gerais e Paraíba.

Converse com a equipe para avaliar correção do fator de potência em São Paulo no contexto do seu empreendimento e definir o escopo adequado.

Faturas, medições do fator de potência, turnos de operação e relação das cargas ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.

Dúvidas sobre correção do fator de potência em São Paulo

O que é fator de potência?

O fator de potência indica quanto da energia elétrica fornecida está sendo convertida em trabalho útil.

Em termos simplificados, a potência ativa realiza o trabalho, a potência reativa sustenta campos magnéticos em equipamentos como motores e transformadores, e a potência aparente representa a combinação dessas duas parcelas.

Quando o fator de potência é baixo, a instalação pode exigir mais corrente para entregar a mesma potência ativa.

Dependendo do perfil de consumo e das regras aplicáveis à unidade consumidora, também pode haver cobrança relacionada ao excedente de energia reativa.

A confirmação deve ser feita por meio da fatura, dos registros de medição e de uma avaliação elétrica.

Quando um banco de capacitores pode ser considerado?

Um banco de capacitores pode ser considerado quando medições e documentos da instalação indicam consumo relevante de energia reativa, baixo fator de potência ou necessidade de reduzir a corrente associada à carga indutiva.

Motores, transformadores, máquinas industriais e outros equipamentos eletromagnéticos podem influenciar esse comportamento.

A decisão não deve se basear apenas em uma reclamação de aquecimento ou em uma única fatura.

O perfil de carga pode variar entre turnos, dias da semana e períodos de produção.

Por isso, a avaliação deve considerar medições elétricas, demanda, regime de operação e qualidade da energia.

Banco automático e banco fixo são iguais?

Não.

O banco fixo mantém uma etapa de capacitores conectada conforme a configuração definida para a instalação.

Ele pode ser adequado a cargas relativamente constantes, desde que o dimensionamento e as condições de operação sejam compatíveis.

O banco automático utiliza controlador eletrônico microprocessado para acionar ou desligar estágios conforme a demanda.

Essa característica permite acompanhar variações de carga com mais flexibilidade e reduzir o risco de compensação inadequada.

A escolha entre banco fixo e automático depende do comportamento da instalação, e não apenas da potência nominal dos equipamentos.

A configuração aplicável deve ser confirmada após a análise técnica do local.

O banco de capacitores substitui um painel de distribuição?

Não.

O banco de capacitores é destinado à compensação de energia reativa e ao acompanhamento do fator de potência.

Já o painel de distribuição organiza, secciona e protege circuitos de distribuição elétrica conforme a arquitetura da instalação.

Embora ambos possam ser montados em painéis e conter dispositivos de proteção, suas funções são diferentes.

Esses componentes não transformam o equipamento em um painel geral ou quadro de distribuição.

O equipamento é um nobreak, estabilizador ou gerador?

Não.

O banco de capacitores não substitui um nobreak industrial, um estabilizador de tensão de grande porte ou um gerador de energia.

O nobreak fornece energia durante interrupções por meio de seu sistema de armazenamento e conversão.

O estabilizador atua sobre determinadas variações de tensão, conforme sua tecnologia.

O gerador produz energia elétrica quando acionado.

O banco de capacitores, por sua vez, atua na compensação da energia reativa e no gerenciamento do fator de potência.

Cada solução responde a um problema elétrico diferente e pode exigir análise própria.

É necessário avaliar harmônicas antes da instalação?

Em muitas instalações, sim.

Cargas eletrônicas, inversores, retificadores e outros equipamentos podem produzir distorções harmônicas.

A presença de capacitores altera as condições elétricas do sistema e, sem uma avaliação adequada, pode haver incompatibilidade, sobrecarga ou risco de ressonância.

A análise deve considerar medições de qualidade de energia, distorção harmônica, demanda, tensão, corrente e características das cargas.

Também é necessário verificar a coordenação das proteções, os surtos e as sobrecorrentes.

Como saber a potência necessária do banco de capacitores?

A potência necessária não deve ser escolhida apenas pela potência instalada ou pelo tamanho da unidade consumidora.

O dimensionamento normalmente considera o fator de potência medido, a potência ativa, a demanda ao longo do tempo, o regime de operação, a tensão do sistema e a presença de harmônicas.

Uma medição pontual pode não representar a operação completa.

Em instalações com carga variável, o banco automático e seus estágios precisam ser compatíveis com as mudanças de demanda.

Em baixa ou média tensão, também devem ser analisados o ponto de conexão, a proteção, o espaço disponível e a integração com a infraestrutura existente.

Assim, a potência em kVAr deve resultar de levantamento e avaliação técnica.

Esses dados ajudam a delimitar a necessidade de investigação, sem substituir a avaliação profissional.

Dessa forma, a decisão sobre correção do fator de potência, banco automático ou banco fixo será baseada no comportamento real do sistema, e não em uma recomendação genérica.
