Projeto spda estrutural: guia técnico para proteção, conformidade e continuidade operacional

Um projeto spda estrutural define as medidas de proteção contra descargas atmosféricas integradas à edificação.

O que é projeto SPDA estrutural?

Ele orienta a captação, a condução e a dissipação da corrente elétrica, além de considerar a equipotencialização e a proteção contra surtos conforme a avaliação técnica aplicável.

SPDA é a sigla de Sistema de Proteção contra Descargas Atmosféricas.

Também pode ser chamado de PDA ou sistema de proteção contra descargas atmosféricas.

Seu objetivo é reduzir os riscos associados à incidência de raios sobre edificações, pessoas, instalações elétricas e equipamentos eletrônicos.

No contexto estrutural, o projeto considera as características da construção e sua relação com as demais medidas de proteção.

A solução não deve ser entendida apenas como a instalação de um para-raios: envolve uma abordagem integrada, que pode incluir captação, descidas, aterramento, equipotencialização e proteção contra surtos, conforme a análise específica da edificação.

A elaboração deve considerar a ABNT NBR 5419:2026 e as condições técnicas aplicáveis ao empreendimento.

Por isso, o projeto não deve ser baseado em modelos genéricos ou em uma avaliação isolada do aterramento.

É necessário analisar a estrutura, os sistemas elétricos e eletrônicos, os possíveis caminhos de corrente e os riscos associados à operação do local.

Para empresas, indústrias, centros logísticos, comércios e condomínios, essa avaliação contribui para orientar decisões de implantação, adequação, manutenção e continuidade operacional.

Ao buscar um serviço de SPDA ou PDA, o ideal é solicitar uma análise técnica compatível com a edificação e com seus sistemas existentes.

Por que a proteção contra descargas atmosféricas é necessária?

A proteção contra descargas atmosféricas é necessária porque uma descarga elétrica pode colocar pessoas em risco, provocar danos à edificação e afetar instalações elétricas, equipamentos eletrônicos e processos operacionais.

O SPDA deve ser analisado como parte de uma estratégia integrada de segurança, considerando a estrutura, as instalações e os possíveis efeitos de surtos e sobretensões.

Em empresas, indústrias, centros logísticos, comércios e condomínios, uma ocorrência atmosférica pode causar consequências que vão além do ponto atingido.

A energia associada ao evento pode encontrar caminhos pelas partes metálicas, pelos circuitos elétricos, pelas redes de comunicação ou por outros elementos condutores da instalação.

Por isso, a avaliação não deve se limitar à presença de um para-raios ou à existência de um sistema de aterramento isolado.

Principais riscos para pessoas e edificações

Entre os riscos que justificam a avaliação técnica da proteção contra descargas atmosféricas estão:

• Choque elétrico e tensão de toque ou de passo em determinadas condições;
• Incêndios ou aquecimento anormal decorrentes da circulação de correntes elétricas;
• Danos a coberturas, fachadas, estruturas e demais componentes da edificação;
• Comprometimento de quadros, painéis, sistemas de automação e equipamentos eletrônicos;
• Falhas em redes de comunicação, controle e monitoramento;
• Paralisações, perdas operacionais e necessidade de reparos após um evento.

A gravidade das consequências depende das características da edificação, da ocupação, das instalações existentes, da exposição e de outros fatores que precisam ser avaliados tecnicamente.

Portanto, não é adequado adotar uma solução padronizada sem considerar as condições específicas do local.

Impactos sobre sistemas elétricos e eletrônicos

Mesmo quando a descarga não atinge diretamente a edificação, seus efeitos podem alcançar a instalação por meio de surtos e sobretensões.

Esses fenômenos podem afetar equipamentos sensíveis, sistemas de tecnologia da informação, controladores, dispositivos de segurança e processos industriais.

A proteção contra descargas atmosféricas deve ser pensada em conjunto com a equipotencialização e com as medidas de proteção contra surtos.

Essa integração ajuda a reduzir diferenças de potencial e a limitar caminhos de circulação indesejados, sempre conforme a avaliação e o projeto aplicáveis à edificação.

Relação com segurança e continuidade operacional

Em uma operação empresarial, a indisponibilidade de um painel, servidor, sistema de controle ou equipamento de produção pode interromper atividades e gerar custos de manutenção, substituição e recuperação.

Em instalações industriais e centros logísticos, a continuidade operacional também está relacionada à preservação de processos críticos e à segurança das pessoas.

O objetivo do SPDA não é eliminar todos os riscos associados a fenômenos atmosféricos.

Sua função é organizar medidas de proteção compatíveis com os riscos identificados, contribuindo para a segurança de pessoas e patrimônio e para a conformidade da instalação com os requisitos técnicos aplicáveis, incluindo a ABNT NBR 5419:2026 conforme o contexto do projeto.

Benefícios de uma avaliação técnica adequada

Para empresas que precisam avaliar sua proteção contra descargas atmosféricas, uma abordagem consultiva permite identificar as condições existentes e orientar as medidas compatíveis com a edificação, sem substituir a análise específica de um profissional habilitado.

Como funciona o SPDA estrutural?

Um projeto spda estrutural organiza as medidas de proteção contra descargas atmosféricas de uma edificação, definindo de forma integrada como a descarga será captada, conduzida e dissipada.

A solução considera as características da estrutura, os riscos identificados e a conexão com equipotencialização e proteção contra surtos.

Na prática, o sistema funciona como um caminho controlado para reduzir a probabilidade de que a corrente de uma descarga atmosférica percorra trajetórias perigosas pela edificação.

Esse caminho é concebido em etapas:

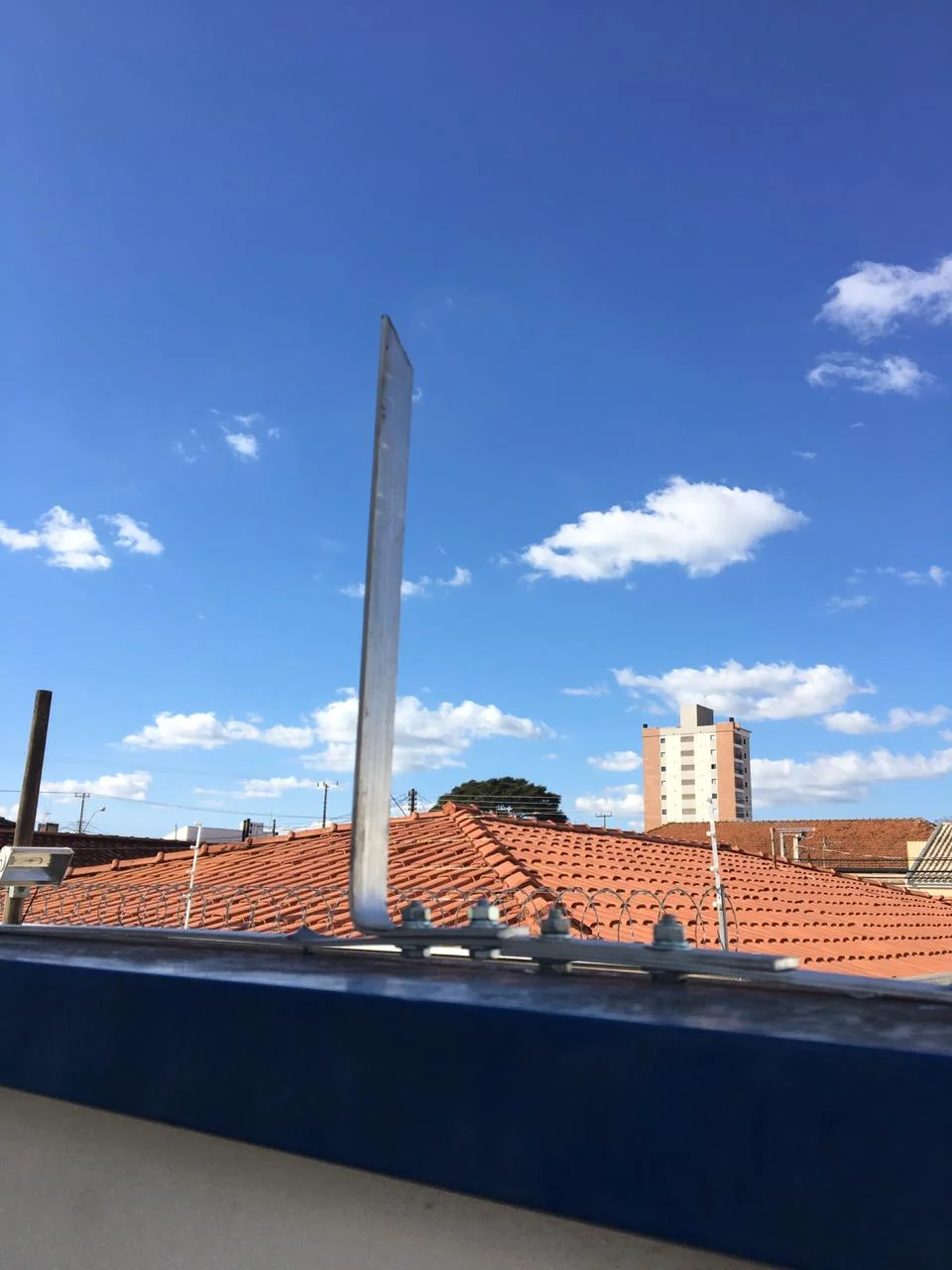

1. Captação: A parte captora é planejada para interceptar a descarga atmosférica em áreas avaliadas no projeto.

   Sua disposição depende das características da edificação e da solução técnica definida para o local.

2. Condução: Após a captação, a corrente precisa ser direcionada por caminhos previstos no sistema.

   Os elementos de descida e suas conexões são definidos de modo a conduzir a corrente até a etapa de dissipação, evitando que instalações, componentes estruturais ou pessoas sejam expostos a trajetórias inadequadas.

3. Dissipação: A corrente é encaminhada ao sistema de aterramento, que participa da dispersão da energia no solo conforme a solução projetada.

   O aterramento, entretanto, não deve ser analisado isoladamente: ele é uma parte do conjunto de proteção contra descargas atmosféricas.

4. Integração e equipotencialização: O projeto avalia a necessidade de interligar partes condutivas e sistemas da edificação para reduzir diferenças de potencial perigosas.

   Essa integração contribui para uma abordagem coordenada entre SPDA, aterramento, instalações elétricas e demais elementos metálicos que possam influenciar o comportamento da descarga.

5. Proteção contra surtos: Mesmo quando a descarga não atinge diretamente a edificação, seus efeitos podem alcançar redes e equipamentos por meio de sobretensões transitórias.

   Por isso, a proteção contra surtos deve ser considerada em conjunto com o SPDA, especialmente em instalações que dependem de sistemas elétricos, eletrônicos e de automação.

A expressão SPDA estrutural não significa simplesmente utilizar a estrutura existente sem avaliação.

Elementos estruturais podem ser considerados no projeto quando sua continuidade, conexão e condição técnica forem verificadas conforme os critérios aplicáveis.

Quando isso não for possível ou adequado, o projeto deve indicar a solução de proteção necessária para a edificação.

Assim, a elaboração não deve se limitar à instalação de um para-raios ou à medição do aterramento.

É necessário compreender a geometria da construção, os sistemas presentes, os caminhos de entrada e saída de cabos, as partes metálicas, a ocupação do imóvel e os riscos associados.

Essas informações orientam a definição das medidas de proteção e ajudam a evitar soluções genéricas que não correspondam às condições reais do local.

A avaliação deve ser conduzida considerando a ABNT NBR 5419:2026, conforme a aplicação e a versão normativa vigente, com análise técnica compatível com a edificação.

Em empreendimentos industriais, centros logísticos, comércios, condomínios e outras instalações, a integração entre captação, condução, aterramento, equipotencialização e proteção contra surtos é essencial para apoiar a segurança e a continuidade operacional.

A solução adequada depende de projeto, análise específica, implantação compatível e posterior inspeção e manutenção.

SPDA estrutural, para-raios e aterramento: quais são as diferenças?

Embora sejam frequentemente tratados como sinônimos, SPDA estrutural, para-raios e aterramento representam conceitos diferentes dentro da proteção contra descargas atmosféricas.

A distinção é importante porque uma edificação não deve ser protegida apenas pela instalação isolada de um componente, mas por uma solução compatível com suas características construtivas, elétricas e operacionais.

O que estabelece a ABNT NBR 5419:2026?

A ABNT NBR 5419:2026 é a referência normativa para orientar a proteção contra descargas atmosféricas.

Ela direciona a avaliação dos riscos e a definição de medidas de proteção compatíveis com as características da edificação, das pessoas, dos sistemas elétricos e eletrônicos e da continuidade operacional esperada.

Na prática, a norma deve ser considerada durante o desenvolvimento, a implantação, a adequação e a verificação de um sistema de proteção contra descargas atmosféricas.

O projeto não deve ser tratado como a simples instalação de um para-raios ou de um aterramento isolado, pois a proteção precisa ser analisada de forma integrada.

Entre os pontos técnicos que podem fazer parte dessa avaliação estão:

• Análise das características e do uso da edificação;
• Identificação das possíveis fontes e consequências de descargas atmosféricas;
• Avaliação dos riscos relacionados a pessoas, patrimônio, instalações elétricas e equipamentos eletrônicos;
• Definição conceitual das medidas de proteção aplicáveis;
• Integração entre SPDA, equipotencialização, aterramento e proteção contra surtos;
• Elaboração da documentação técnica necessária para orientar a implantação, a inspeção e futuras adequações.

A análise de riscos é importante porque ajuda a evitar a adoção de soluções padronizadas sem relação com as condições reais do imóvel.

Altura, ocupação, sistemas instalados, características construtivas, exposição e impacto de uma eventual interrupção são exemplos de aspectos que podem influenciar a avaliação técnica.

Os critérios efetivamente aplicáveis devem ser verificados no projeto específico e na norma vigente.

A ABNT NBR 5419:2026 deve ser consultada em sua versão vigente, considerando eventuais atualizações, complementações normativas e requisitos aplicáveis ao empreendimento.

Como a interpretação e a aplicação dos critérios dependem das características de cada edificação, a validação deve ser realizada por profissional legalmente habilitado e com competência para assumir a responsabilidade técnica correspondente.

Quando uma edificação precisa avaliar um SPDA?

A avaliação de um Sistema de Proteção contra Descargas Atmosféricas pode ser necessária quando a edificação, as pessoas, os equipamentos ou a continuidade das operações estão expostos aos efeitos de descargas atmosféricas e surtos elétricos.

A decisão deve considerar as características específicas do imóvel e uma análise técnica baseada na ABNT NBR 5419:2026 e demais requisitos aplicáveis.

Situações que justificam uma avaliação técnica

• Construção, ampliação ou reforma de uma edificação, especialmente quando há alteração de cobertura, fachada, estrutura ou instalações elétricas.
• Indústrias com processos produtivos, áreas técnicas, equipamentos eletrônicos ou operações cuja interrupção possa causar perdas operacionais.
• Centros logísticos e galpões que armazenam mercadorias, utilizam sistemas automatizados ou possuem grandes áreas e estruturas metálicas.
• Comércios, empresas e empreendimentos que dependem de computadores, sistemas de comunicação, automação, controle de acesso ou outros equipamentos sensíveis.
• Condomínios residenciais ou comerciais que precisam avaliar a proteção das áreas comuns, instalações elétricas e sistemas associados à edificação.
• Imóveis com histórico de danos provocados por raios, queima de equipamentos, falhas recorrentes ou interrupções após tempestades.
• Edificações que passaram por modificações elétricas ou estruturais sem uma revisão integrada das medidas de proteção.
• Instalações antigas, sem documentação técnica disponível ou sem registros recentes de inspeção e manutenção do SPDA.
• Empreendimentos situados em locais ou condições que possam aumentar a exposição aos efeitos de descargas atmosféricas, conforme avaliação profissional.

Sinais de que pode ser necessária uma adequação

A ausência de projeto ou de documentação atualizada é um sinal relevante para solicitar uma análise.

Também merecem atenção componentes aparentemente desconectados entre si, alterações na estrutura da edificação, instalações elétricas modificadas, inexistência de registros de inspeção e manutenção, danos recorrentes em equipamentos e dúvidas sobre a integração entre SPDA, aterramento, equipotencialização e proteção contra surtos.

Esses sinais não permitem concluir, isoladamente, que a edificação esteja irregular ou desprotegida.

Eles indicam a conveniência de uma avaliação técnica para verificar as condições existentes, identificar eventuais necessidades de adequação e definir medidas compatíveis com o imóvel e sua utilização.

Quais são as etapas de elaboração do projeto?

A elaboração de um projeto SPDA deve seguir um fluxo técnico organizado, pois cada edificação apresenta características próprias de uso, ocupação, geometria, estrutura e instalações.

Em termos gerais, o processo envolve levantamento de informações, análise técnica e normativa, definição das medidas de proteção, documentação e validação por profissional habilitado.

Levantamento de informações da edificação

A primeira etapa consiste em reunir dados que permitam compreender as condições reais do local.

Podem ser analisados, conforme a disponibilidade e a finalidade do projeto:

• Plantas, cortes, fachadas e demais documentos da edificação;
• Características construtivas e configuração da estrutura;
• Ocupação, uso e circulação de pessoas;
• Instalações elétricas, sistemas eletrônicos e equipamentos sensíveis;
• Áreas externas, estruturas próximas e possíveis interligações metálicas;
• Histórico de alterações, ocorrências ou necessidades de adequação;
• Condições observadas em inspeções técnicas presenciais, quando aplicável.

Esse levantamento pode reduzir o risco de desenvolver uma solução baseada em informações incompletas.

Em edificações existentes, também ajuda a identificar diferenças entre a documentação disponível e as condições encontradas no local.

Análise técnica e normativa

Com as informações reunidas, realiza-se a avaliação técnica da edificação e das condições de exposição às descargas atmosféricas.

A análise deve considerar a finalidade do imóvel, os possíveis impactos sobre pessoas e patrimônio, a continuidade operacional e a presença de sistemas elétricos ou eletrônicos que possam ser afetados.

A ABNT NBR 5419:2026 é a referência normativa para o desenvolvimento do serviço, devendo ser consultada em sua versão vigente e aplicada de acordo com o escopo, as características da edificação e a responsabilidade técnica correspondente.

A análise não deve se limitar à instalação de um para-raios ou a um aterramento isolado, pois a proteção contra descargas atmosféricas precisa ser avaliada de maneira integrada.

Nesta fase, também podem ser verificadas interfaces com aterramento, equipotencialização, proteção contra surtos e demais medidas relacionadas à segurança elétrica.

A definição final depende da avaliação específica do empreendimento e não deve ser substituída por modelos padronizados aplicados sem diagnóstico.

Definição conceitual das medidas de proteção

Após a avaliação, são definidas conceitualmente as medidas de proteção adequadas às características identificadas.

O projeto pode abordar a proteção da estrutura, os caminhos de condução, a integração com o sistema de aterramento, a equipotencialização e as medidas destinadas a reduzir os efeitos de surtos sobre instalações e equipamentos.

A solução deve considerar a compatibilidade entre os diferentes elementos do sistema e as particularidades da edificação.

Em um ambiente industrial ou logístico, por exemplo, a continuidade operacional e a presença de equipamentos elétricos e eletrônicos podem exigir uma análise mais abrangente do que a simples proteção da cobertura.

O objetivo é estabelecer uma abordagem coerente para a proteção de pessoas, estrutura, instalações e sistemas conectados.

Os materiais, métodos construtivos, dimensionamentos e detalhes executivos devem ser definidos no projeto técnico conforme as informações disponíveis, os critérios normativos aplicáveis e as condições verificadas no empreendimento.

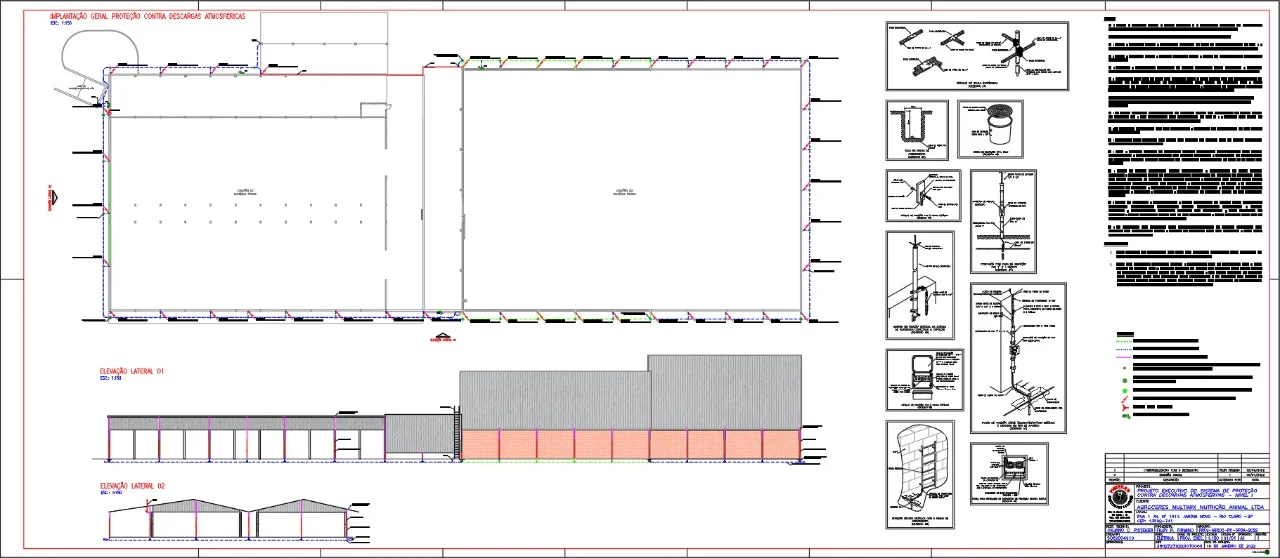

Documentação do projeto

A documentação transforma a análise técnica em orientações que podem ser compreendidas, verificadas e utilizadas durante a implantação, adequação ou manutenção do sistema.

Dependendo do escopo contratado e das características do local, ela pode reunir:

• Informações e premissas adotadas;
• Registros do levantamento e da análise realizada;
• Representação da solução de proteção definida;
• Interfaces com aterramento, equipotencialização e proteção contra surtos;
• Orientações para implantação ou adequação;
• Critérios para inspeção, verificação e manutenção;
• Registros técnicos necessários à rastreabilidade do serviço.

Uma documentação clara também facilita futuras intervenções na edificação.

Alterações de layout, ampliações, instalação de novos equipamentos ou mudanças de uso podem modificar as condições originalmente avaliadas e justificar uma revisão técnica.

Validação e preparação para implantação

Antes da execução, o projeto deve passar por uma etapa de validação técnica, na qual são conferidas suas premissas, sua compatibilidade com a edificação e sua aderência aos requisitos normativos aplicáveis.

Essa validação deve ser realizada no âmbito da responsabilidade de profissional habilitado e considerar eventuais restrições construtivas ou operacionais do local.

Quando o projeto resultar em implantação ou adequação, a documentação serve como referência para orientar a execução e permitir a conferência do que foi realizado.

Após a intervenção, inspeções e registros ajudam a acompanhar as condições do sistema e a identificar a necessidade de manutenção ou atualização.

Ele começa pelo conhecimento da edificação, passa pela análise técnica e normativa, define medidas de proteção integradas e termina com documentação e validação suficientes para orientar decisões, implantação e manutenção.

Como a análise de riscos orienta as medidas de proteção?

A análise de riscos é o processo técnico que avalia a possibilidade de uma descarga atmosférica causar danos à edificação, às pessoas, aos sistemas elétricos e eletrônicos ou à continuidade das atividades.

No contexto de um SPDA estrutural, ela orienta a escolha e a integração das medidas de proteção mais adequadas ao perfil de cada instalação.

Essa avaliação não deve ser baseada apenas no tamanho do imóvel ou na presença de um para-raios.

Podem ser considerados fatores como as características construtivas da edificação, sua localização e entorno, a ocupação dos ambientes, a circulação de pessoas, a existência de equipamentos sensíveis, a entrada de linhas e serviços na estrutura, a relevância das operações e as consequências de uma interrupção ou de um dano.

Entre os aspectos que podem influenciar a análise estão:

• Possibilidade de danos físicos à edificação e às pessoas;
• Exposição de instalações elétricas e sistemas eletrônicos;
• Presença de áreas industriais, logísticas, comerciais ou de grande circulação;
• Impacto potencial de incêndios, falhas operacionais ou indisponibilidade de sistemas;
• Existência e condição de medidas de proteção já instaladas;
• Necessidade de integração entre SPDA, aterramento, equipotencialização e proteção contra surtos;
• Alterações de uso, ampliações ou reformas que possam modificar as características da instalação.

O resultado da análise ajuda a direcionar as medidas de proteção que deverão ser estudadas no projeto.

Dependendo das características identificadas, a solução pode envolver a avaliação conjunta da captação, dos caminhos de condução, da dissipação, da equipotencialização e da proteção contra surtos.

A finalidade é tratar os riscos de forma integrada, em vez de adotar componentes isolados sem verificar sua compatibilidade com a edificação.

A ABNT NBR 5419:2026 deve ser considerada no desenvolvimento e na validação da solução, sempre com atenção à versão normativa aplicável e às características reais do empreendimento.

A interpretação dos requisitos, a análise técnica e a definição das medidas de proteção devem ser realizadas por profissional habilitado, com documentação compatível com o escopo do serviço.

Por isso, não é recomendável copiar um projeto de outra edificação ou escolher uma solução padronizada apenas porque ela foi utilizada em um imóvel semelhante.

Estruturas com dimensões, usos, sistemas internos e níveis de continuidade operacional diferentes podem apresentar necessidades distintas.

Planeje a avaliação da proteção da edificação

Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA atua nacionalmente em projetos, implantação, adequação e laudos de proteção contra descargas atmosféricas, considerando SPDA, equipotencialização e medidas de proteção contra surtos.

Converse com a equipe para avaliar projeto spda estrutural no contexto do seu empreendimento e definir o escopo adequado.

Plantas da edificação, laudos anteriores, alterações de uso e registros de inspeção ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.

Dúvidas sobre projeto spda estrutural

O que é o aterramento?

O aterramento é uma medida de engenharia elétrica que estabelece uma conexão intencional com a terra para cumprir funções específicas de segurança e funcionamento da instalação.

Ele pode participar da dissipação de correntes de falta, da equipotencialização e da redução de diferenças de potencial entre partes condutoras.

No contexto da proteção contra descargas atmosféricas, o aterramento deve ser analisado em conjunto com os demais elementos do sistema.

A existência de uma haste, malha ou conexão de aterramento, por si só, não comprova que a edificação possui um SPDA adequado.

A configuração precisa ser compatível com o projeto, a estrutura existente e as medidas de proteção definidas para o local.

Para-raios é o mesmo que SPDA?

Não.

Para-raios é uma expressão comum que muitas pessoas utilizam para se referir ao SPDA, especialmente ao sistema de captação instalado na parte superior da edificação.

Tecnicamente, porém, o SPDA envolve uma abordagem mais ampla, que pode incluir captação, descidas, aterramento, equipotencialização e medidas de proteção contra surtos.

Por isso, instalar ou avaliar apenas o elemento conhecido como para-raios pode deixar de considerar caminhos de condução, interligações metálicas, entrada de serviços e equipamentos elétricos ou eletrônicos.

A solução deve ser definida a partir de uma avaliação técnica da edificação e das medidas de proteção aplicáveis.

Por que o aterramento isolado não substitui um SPDA?

O aterramento isolado não substitui um sistema integrado de proteção porque não desempenha todas as funções associadas à interceptação e ao encaminhamento seguro de uma descarga atmosférica.

Também não elimina, por si só, os riscos de sobretensões conduzidas ou induzidas que podem atingir quadros, máquinas, sistemas de automação e equipamentos de comunicação.

Uma proteção coerente deve considerar a relação entre SPDA, aterramento, equipotencialização e proteção contra surtos.

Em instalações industriais, centros logísticos, comércios e condomínios, essa análise também deve observar a continuidade operacional e os impactos que uma falha elétrica pode provocar.

Para definir se uma edificação necessita de adequação ou de um projeto SPDA estrutural, é recomendável realizar uma avaliação específica, considerando a estrutura existente, os sistemas elétricos e os requisitos normativos aplicáveis, incluindo a ABNT NBR 5419:2026.

Por que a avaliação deve ser específica para cada imóvel?

Soluções padronizadas podem não considerar a geometria da edificação, seu uso, os sistemas elétricos e eletrônicos instalados, as mudanças realizadas ao longo do tempo e os riscos associados à continuidade operacional.

Por isso, a análise deve observar o conjunto da proteção contra descargas atmosféricas, e não apenas a existência de um para-raios ou de um aterramento isolado.

Para indústrias, centros logísticos, comércios e condomínios, essa abordagem ajuda a organizar decisões de projeto, implantação, manutenção ou adequação com base em informações técnicas.

O objetivo é apoiar a segurança de pessoas e patrimônio, reduzir a exposição a danos elétricos e contribuir para a confiabilidade das operações, sem presumir uma solução antes da avaliação.
