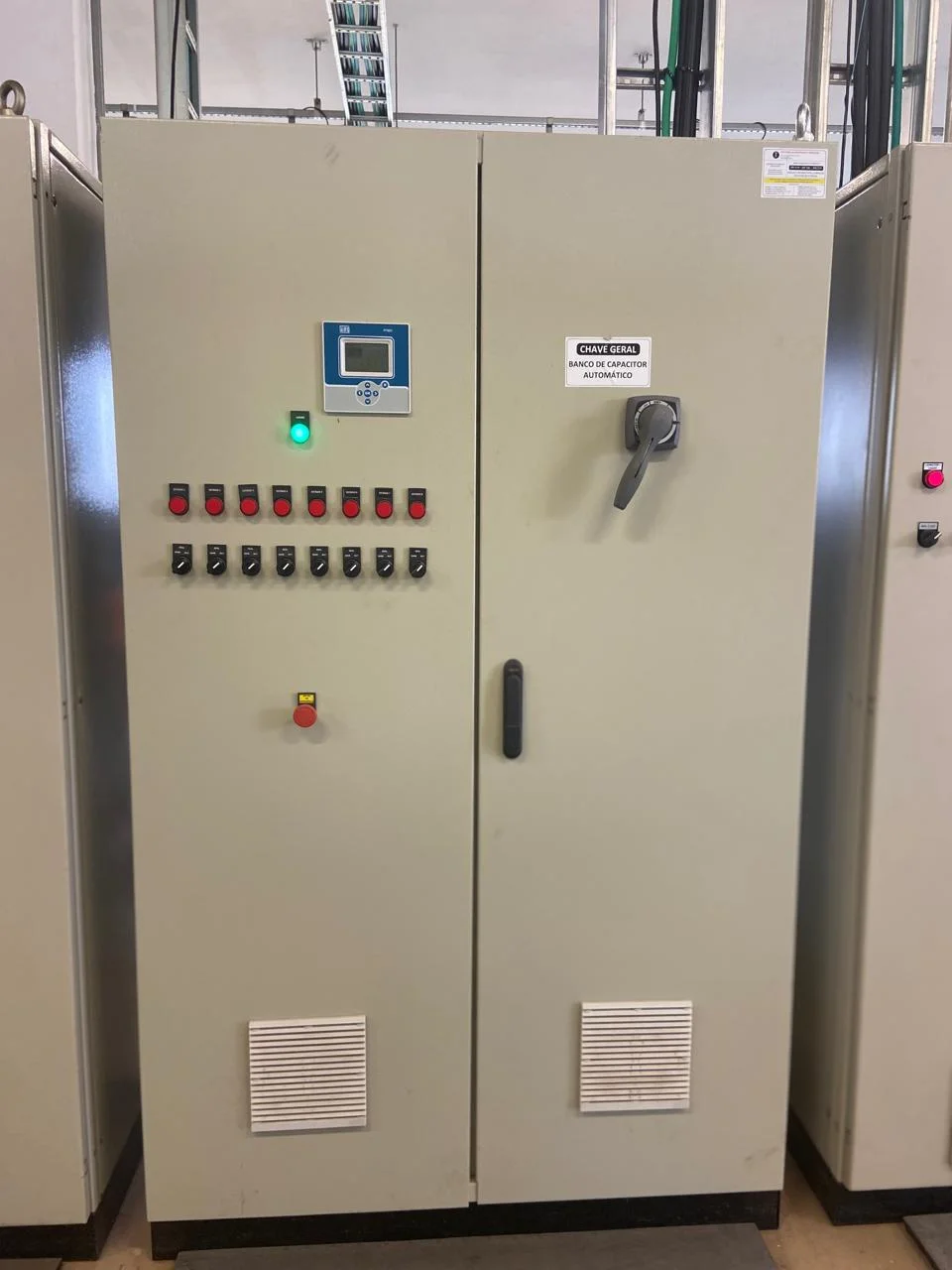

Painel banco de capacitores: guia técnico para correção do fator de potência
Um painel banco de capacitores é um conjunto elétrico destinado à correção do fator de potência de uma instalação.
A especificação do painel banco de capacitores deve integrar capacidade elétrica, organização dos componentes, ventilação e acesso para manutenção, conforme a configuração fixa ou automática definida para a instalação.
Papel do controlador eletrônico microprocessado
O controlador eletrônico microprocessado monitora os parâmetros elétricos da instalação e compara o fator de potência medido com a condição de controle configurada.
A partir dessa leitura, comanda a entrada ou a saída dos estágios de capacitores por meio dos contatores apropriados para carga capacitiva.
Quando a demanda reativa aumenta, o controlador pode acionar estágios adicionais.
Quando a carga diminui, pode desligar parte deles.
Essa lógica evita manter toda a potência capacitiva conectada durante períodos de baixa demanda, situação que poderia provocar sobrecompensação e deslocar o fator de potência para uma condição indesejada.
A resposta do equipamento depende da qualidade das medições, dos tempos de atuação, da sequência dos estágios e das características das cargas.
Construção do painel e possibilidade de expansão
O banco é montado em painel de aço carbono com pintura eletrostática.
Essa construção organiza os componentes elétricos em um conjunto próprio para a aplicação, favorecendo a integração dos dispositivos de comando, proteção e monitoramento.
A instalação deve prever espaço suficiente para operação, inspeção, ventilação e manutenção, respeitando as condições ambientais e mecânicas do local.
A montagem modular é um recurso construtivo do produto porque pode facilitar futuras expansões, desde que o projeto original, o barramento, as proteções e a capacidade física do painel tenham sido preparados para essa possibilidade.
Uma expansão não deve ser feita apenas acrescentando módulos.
É necessário reavaliar a demanda, a qualidade da energia, a capacidade dos condutores, a proteção geral e o comportamento do sistema após a alteração.
Contatores, proteções e capacitores
O conjunto especificado utiliza contatores especiais para carga capacitiva e disjuntores de proteção por estágio.
O contator apropriado para essa finalidade deve ser compatível com as solicitações elétricas próprias do chaveamento de capacitores.
Já a proteção individual por estágio permite que uma falha localizada seja identificada e isolada conforme o projeto, reduzindo a possibilidade de comprometer todo o conjunto.
Também são informados capacitores autorregenerativos com dispositivo anti-explosão.
Essa característica integra a concepção de segurança do equipamento, mas não elimina a necessidade de inspeções, proteção adequada, ventilação, conexões corretas e manutenção preventiva.
Componentes autorregenerativos não devem ser tratados como dispensadores de diagnóstico ou de procedimentos de desenergização.
Harmônicas, sobrecarga e risco de ressonância elétrica
A distorção harmônica pode ser produzida por cargas não lineares, como acionamentos eletrônicos, fontes chaveadas, retificadores e outros equipamentos presentes em instalações industriais e comerciais.
Quando um banco de capacitores é instalado sem avaliar o espectro harmônico da rede, pode ocorrer aumento do esforço elétrico nos capacitores, aquecimento, disparo de proteções e, em determinadas condições, ressonância elétrica entre a rede e a compensação capacitiva.
Por esse motivo, a filtragem de distorções harmônicas mencionada para o produto não deve ser interpretada como solução automática para qualquer rede.
Antes de instalar ou ampliar a compensação, recomenda-se realizar medições de tensão, corrente, fator de potência, demanda e distorção harmônica, considerando os diferentes períodos de operação.
Avalie a compensação reativa conforme o perfil das cargas
Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA trabalha com bancos fixos e automáticos, montagem modular e suporte ao start-up e ao comissionamento, com atuação em São Paulo, Paraná, Minas Gerais e Paraíba.
Converse com a equipe para avaliar painel banco de capacitores no contexto do seu empreendimento e definir o escopo adequado.
Faturas, medições do fator de potência, turnos de operação e relação das cargas ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.
Dúvidas sobre painel banco de capacitores
A montagem modular permite ampliar o painel sem nova análise?
A expansão precisa considerar capacidade física e elétrica, proteção, ventilação e comportamento das cargas, mesmo quando o painel permite incorporar novos componentes ou estágios.
Capacitores isolados resolvem a presença de harmônicas?
O tratamento de harmônicas exige avaliação específica da rede e da configuração proposta, pois a instalação de capacitores pode produzir interações que precisam ser analisadas.
