Correção do fator de potência: como funciona, benefícios e aplicação com banco de capacitores
A correção do fator de potência é o conjunto de medidas utilizadas para reduzir a parcela de energia reativa desnecessária em uma instalação elétrica e melhorar a relação entre a potência efetivamente utilizada e a potência total solicitada da rede.
A correção do fator de potência deve partir do comportamento das cargas para definir a compensação necessária, evitando escolher o banco de capacitores apenas pela potência nominal dos equipamentos instalados.
Principais causas do baixo fator de potência
O baixo fator de potência ocorre quando uma instalação utiliza uma parcela relevante de potência reativa em relação à potência ativa que efetivamente realiza trabalho.
Essa condição é comum em sistemas com cargas indutivas, mas sua origem não deve ser presumida apenas pela potência nominal dos equipamentos.
O diagnóstico deve relacionar cada carga ao seu comportamento real, e não somente à potência indicada na placa.
A análise deve observar horários de funcionamento, simultaneidade entre cargas, partidas de motores, períodos de baixa utilização e mudanças sazonais ou operacionais.
Assim, torna-se possível distinguir uma necessidade permanente de uma ocorrência ligada a um determinado ciclo de trabalho.
Métodos de correção do fator de potência
A escolha do método de correção do fator de potência depende do comportamento das cargas, da variação da demanda, do nível de tensão e das condições de qualidade de energia da instalação.
Em termos gerais, o capacitor fixo fornece uma compensação constante, enquanto o banco de capacitores automático ajusta a compensação por etapas, acionando ou desligando estágios conforme a necessidade identificada pelo controlador.
A diferença central está na capacidade de acompanhar a carga.
Um capacitor fixo pode ser tecnicamente adequado em uma instalação com funcionamento uniforme, mas pode compensar além do necessário quando motores e outros receptores indutivos são desligados.
Já um banco automático tende a ser mais apropriado quando a demanda varia, pois o controlador seleciona os estágios necessários em vez de manter toda a compensação permanentemente conectada.

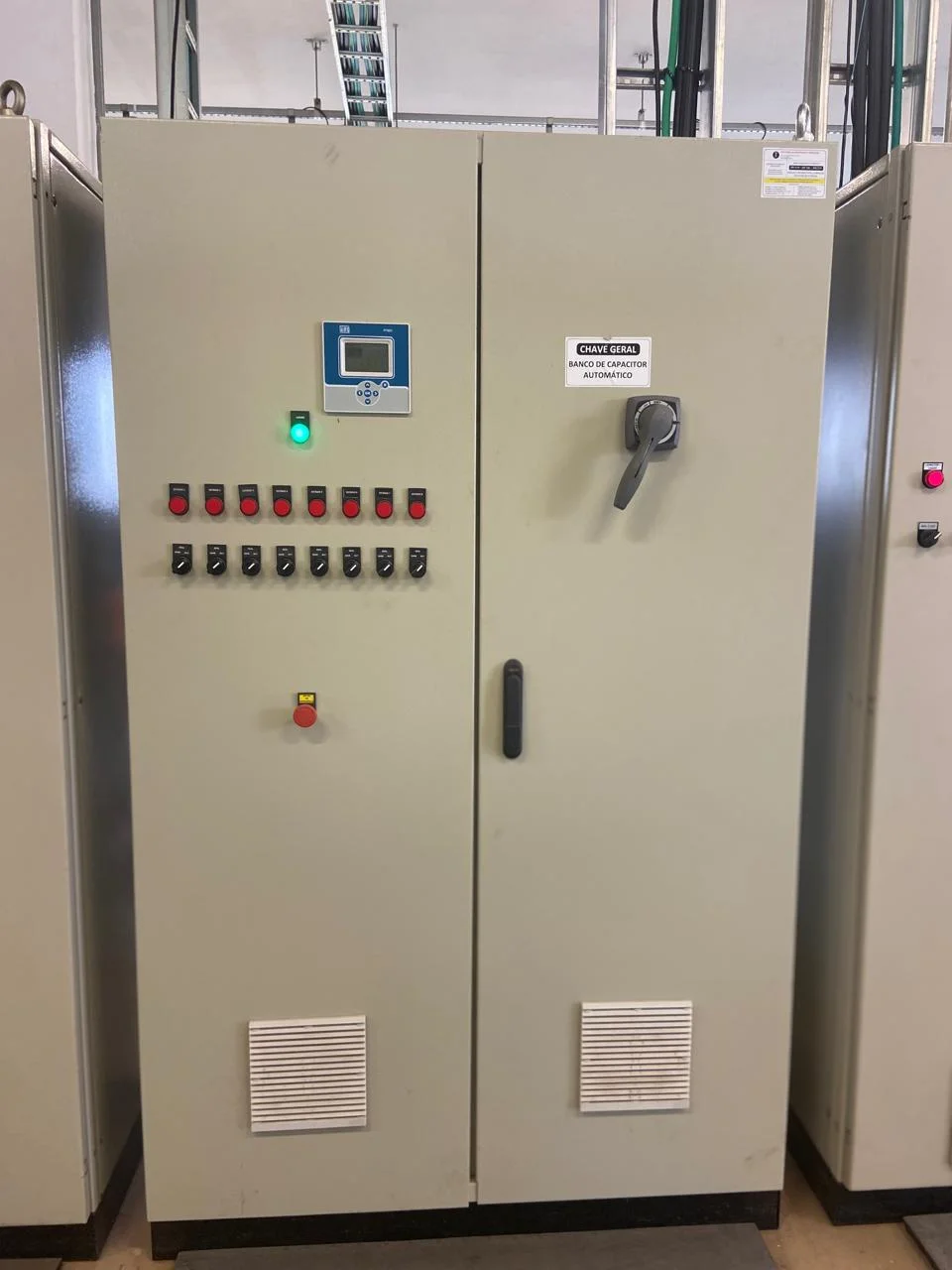

Banco de capacitores automático: funcionamento e componentes
O banco de capacitores automático é um conjunto de compensação destinado à correção do fator de potência em instalações elétricas.
Seu controlador monitora continuamente as condições da rede e comanda a entrada ou a saída de diferentes estágios de capacitores conforme a demanda da carga.
Na prática, o equipamento fornece potência reativa capacitiva para compensar parte da potência reativa indutiva normalmente associada a motores, transformadores e outras cargas elétricas.
Essa operação pode reduzir a corrente total circulante e contribuir para uma utilização mais eficiente da capacidade de cabos e transformadores.
A definição da configuração adequada depende de medições e das características reais da instalação.
Esse funcionamento torna o banco automático especialmente útil em instalações com carga variável.
Como dimensionar e instalar um banco de capacitores com segurança
Dimensionar e instalar um banco de capacitores com segurança exige mais do que somar a potência nominal dos motores ou analisar uma única leitura do medidor.
A solução deve partir de dados reais da instalação, do comportamento da carga ao longo do tempo e das condições de proteção, ventilação, compatibilidade e qualidade de energia.
A avaliação deve ser conduzida por profissional habilitado, com documentação técnica, análise das características do quadro elétrico e validação em campo.
Assim, é possível reduzir o risco de compensação insuficiente, sobracompensação, atuação indevida das proteções e incompatibilidade com harmônicas.
O valor nominal de um motor, isoladamente, não informa quanto de potência reativa será exigido em todas as condições de operação.
Avalie a compensação reativa conforme o perfil das cargas
Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA trabalha com bancos fixos e automáticos, montagem modular e suporte ao start-up e ao comissionamento, com atuação em São Paulo, Paraná, Minas Gerais e Paraíba.
Converse com a equipe para avaliar correção do fator de potência no contexto do seu empreendimento e definir o escopo adequado.
Faturas, medições do fator de potência, turnos de operação e relação das cargas ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.
Dúvidas sobre correção do fator de potência
A compensação exige conhecer os horários de operação?
Os horários e as combinações de cargas influenciam a demanda reativa, por isso medições representativas ajudam a definir a configuração e o controle da compensação.
Um banco de capacitores substitui um gerador?
O banco fornece compensação capacitiva para a instalação, enquanto o gerador produz energia elétrica, de modo que cada equipamento atende a uma necessidade diferente.
