Proteção contra descargas atmosféricas: guia técnico para SPDA, segurança e continuidade operacional
A proteção contra descargas atmosféricas é o conjunto de medidas de engenharia destinado a reduzir os riscos associados à incidência de raios em edificações e às sobretensões que podem alcançar suas instalações elétricas.
A proteção contra descargas atmosféricas deve considerar os efeitos sobre a estrutura e sobre os sistemas elétricos e eletrônicos, com medidas definidas a partir dos riscos e das características da edificação.
Proteção externa e proteção interna

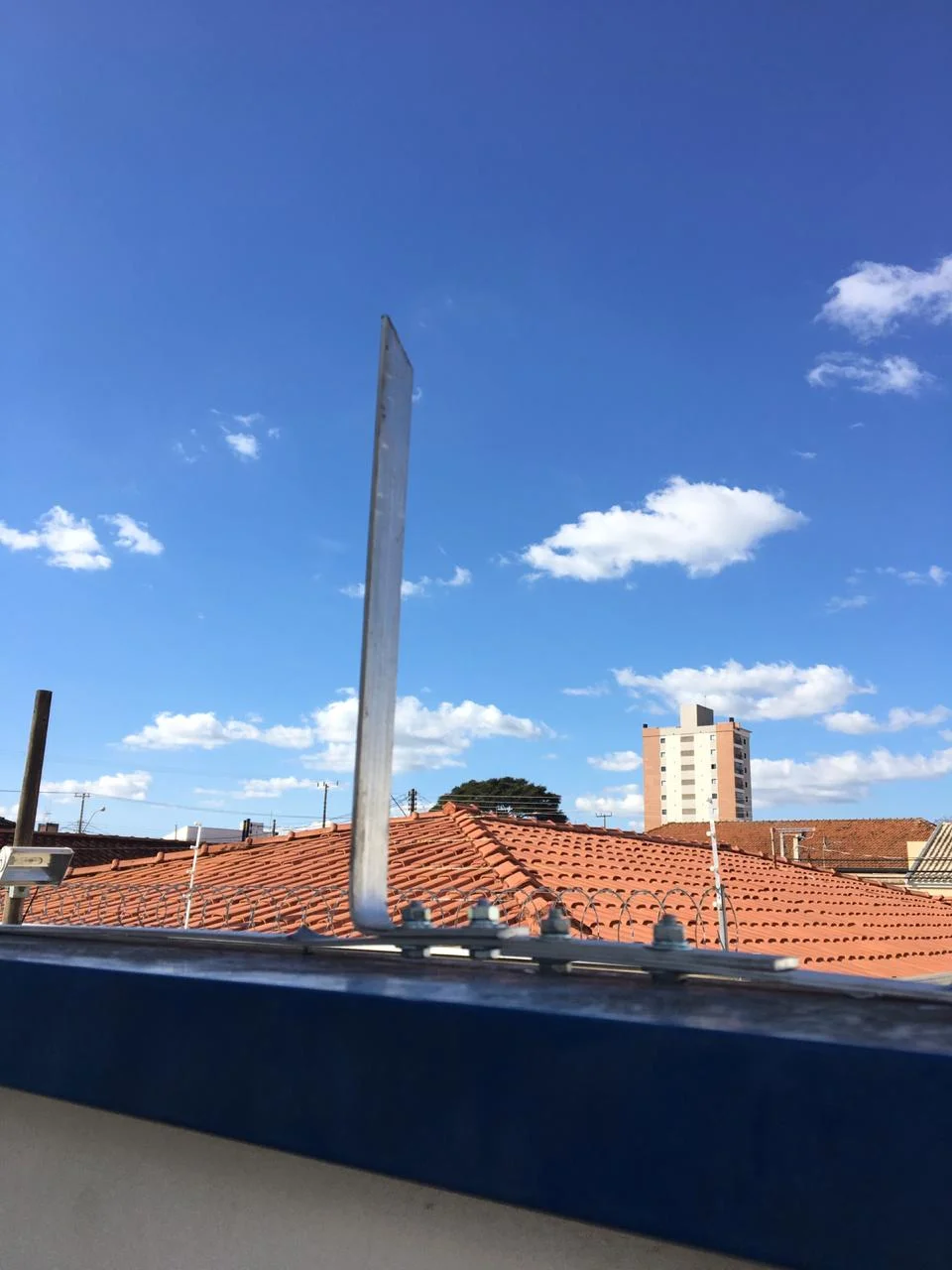

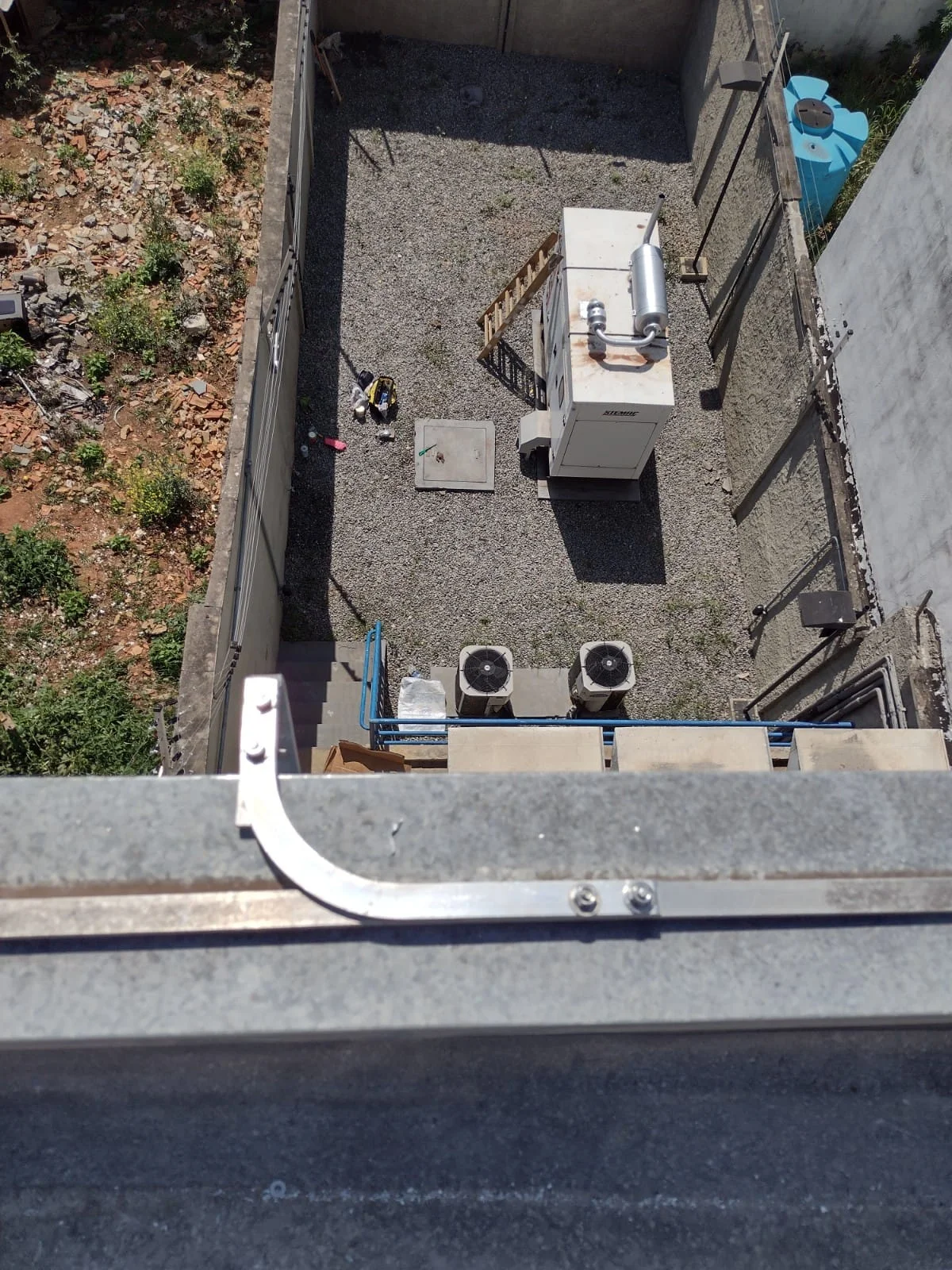

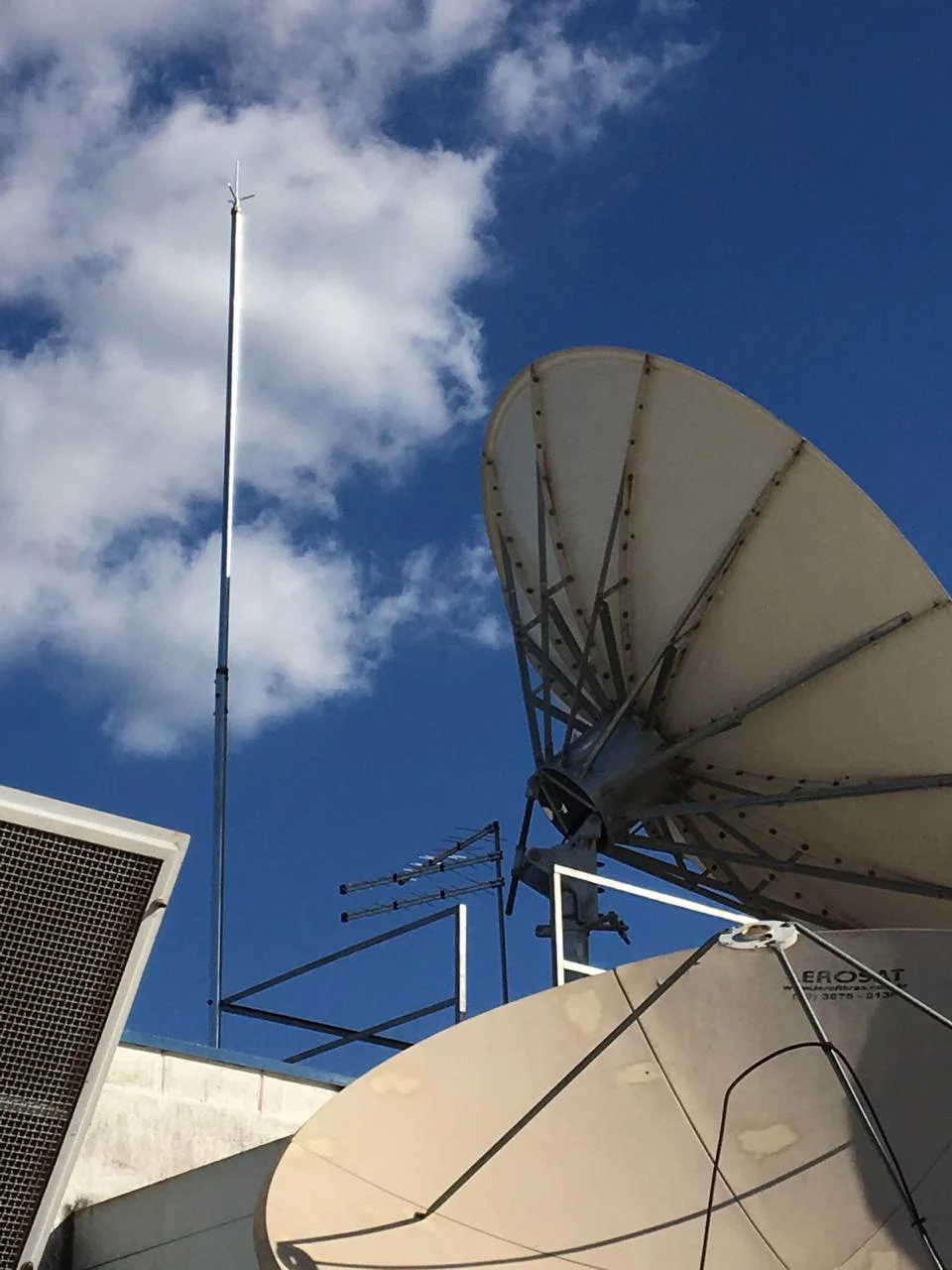

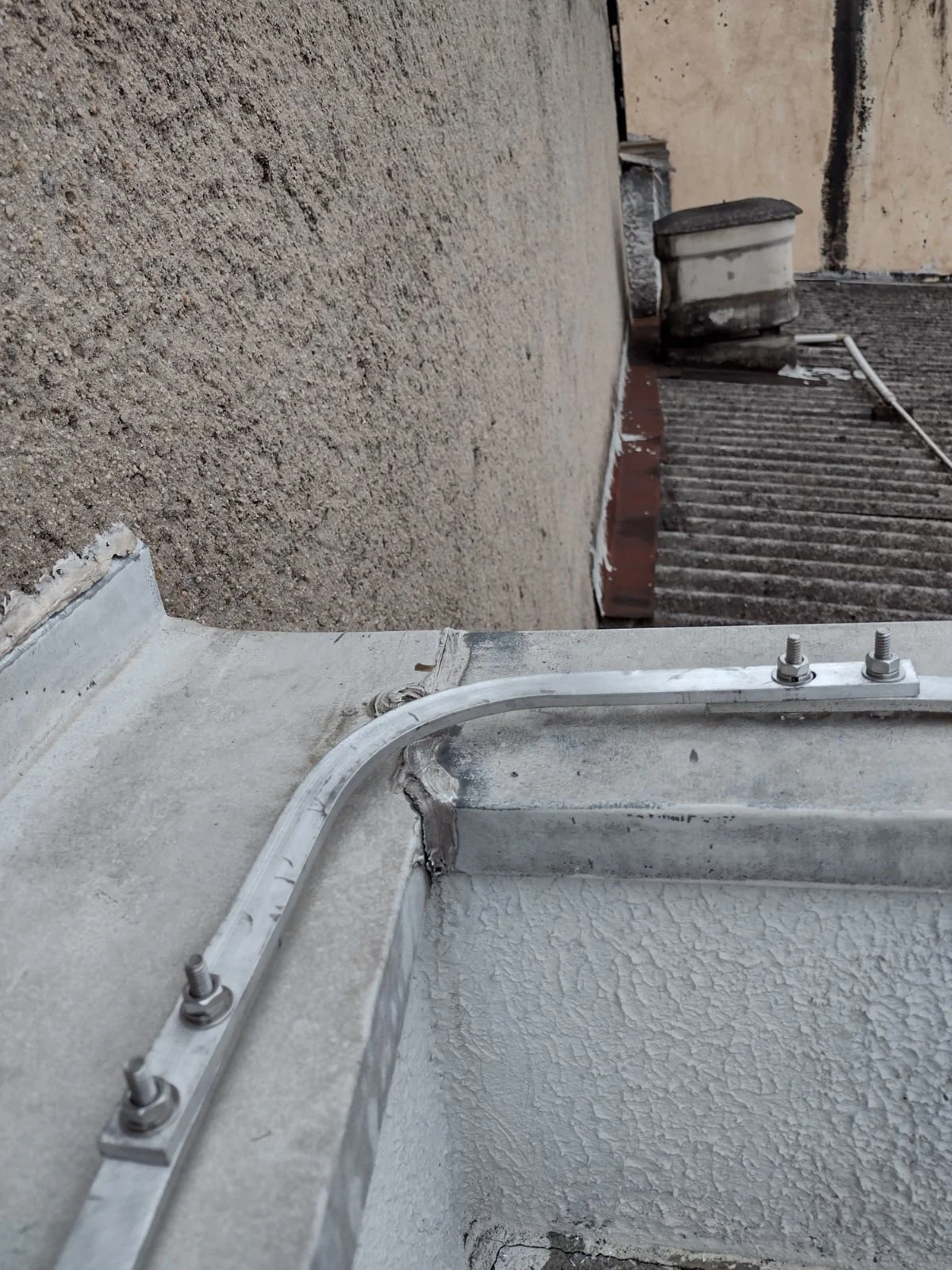

A proteção externa está relacionada principalmente à interceptação da descarga, à condução da corrente e à sua dispersão pelo aterramento.
Ela busca reduzir os efeitos diretos sobre a estrutura e criar caminhos controlados para a corrente.
A proteção interna trata dos riscos que podem permanecer dentro da edificação, como diferenças de potencial, acoplamentos e surtos conduzidos ou induzidos nas redes elétricas, de dados, comunicação e automação.
Nesse contexto, podem ser consideradas medidas de equipotencialização e dispositivos de proteção contra surtos, conhecidos como DPS, conforme a avaliação técnica e a configuração dos circuitos.
Portanto, a presença de uma captação externa não substitui automaticamente as medidas internas.
Aterramento e equipotencialização
O aterramento e a equipotencialização desempenham funções relacionadas, mas não são conceitos intercambiáveis.
O aterramento participa da dispersão da corrente no solo e da referência elétrica do sistema.
A equipotencialização busca reduzir diferenças de potencial entre partes condutivas que possam ser tocadas ou que possam conduzir correntes durante uma ocorrência.
Na prática, uma análise integrada pode considerar estruturas metálicas, massas de equipamentos, condutores de proteção, sistemas de energia, telecomunicações, tubulações e outras partes condutivas relevantes.
A forma de interligação deve ser definida por profissional habilitado, levando em conta o projeto elétrico, o SPDA, as características da construção e as normas aplicáveis.
Um aterramento isolado, quando analisado de forma independente, não deve ser apresentado automaticamente como substituto de um SPDA completo.
Medidas de proteção contra surtos e sobretensões
Surtos e sobretensões transitórias podem alcançar instalações por diferentes caminhos, inclusive por linhas de energia, comunicação, dados e interligações metálicas.
Mesmo quando a estrutura está protegida contra a incidência direta, os equipamentos internos ainda podem permanecer expostos a perturbações conduzidas ou induzidas.
Os DPS são parte das medidas de proteção contra surtos e devem ser especificados e coordenados de acordo com a arquitetura da instalação.
A análise pode envolver o ponto de entrada das linhas, quadros elétricos, circuitos a proteger, níveis de exposição, sistema de aterramento, equipotencialização e características dos equipamentos conectados.
A proteção contra surtos não deve ser reduzida à compra ou à instalação isolada de um dispositivo.
Avaliação de riscos e características da edificação
A avaliação de riscos busca relacionar a possibilidade de ocorrência de eventos associados às descargas atmosféricas com os impactos que eles podem causar.
Entre as consequências consideradas em uma análise técnica estão danos físicos à edificação, incêndios, acidentes com pessoas, interrupção de processos, falhas em equipamentos e perda de dados ou de sistemas essenciais.
Essa avaliação não deve ser substituída por uma observação superficial do imóvel ou pela simples existência de um para-raios.
A solução precisa considerar a arquitetura, a utilização dos espaços, as entradas de energia e comunicação, a distribuição dos sistemas elétricos, a existência de áreas críticas e as alterações realizadas ao longo do tempo.
Planeje a avaliação da proteção da edificação
Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA atua nacionalmente em projetos, implantação, adequação e laudos de proteção contra descargas atmosféricas, considerando SPDA, equipotencialização e medidas de proteção contra surtos.
Converse com a equipe para avaliar proteção contra descargas atmosféricas no contexto do seu empreendimento e definir o escopo adequado.
Plantas da edificação, laudos anteriores, alterações de uso e registros de inspeção ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.
Dúvidas sobre proteção contra descargas atmosféricas
O aterramento isolado representa toda a proteção?
O aterramento participa da solução, mas a definição das medidas envolve também a estrutura, os sistemas internos e as interligações necessárias para reduzir diferenças de potencial.
As linhas de comunicação também precisam ser consideradas?
Linhas e interligações podem participar dos caminhos de surtos, por isso devem integrar a avaliação das interfaces e das medidas aplicáveis aos equipamentos e sistemas internos.
