Termografia elétrica: o que é, como funciona e por que é essencial para a manutenção preventiva
A termografia elétrica é uma inspeção sem contato que identifica variações de temperatura em componentes energizados de uma instalação.
A termografia elétrica deve relacionar os padrões de temperatura às condições de carga e de acesso observadas durante a inspeção, para que a interpretação do relatório tenha correspondência com a operação avaliada.
Como funciona o ensaio termográfico em instalações elétricas

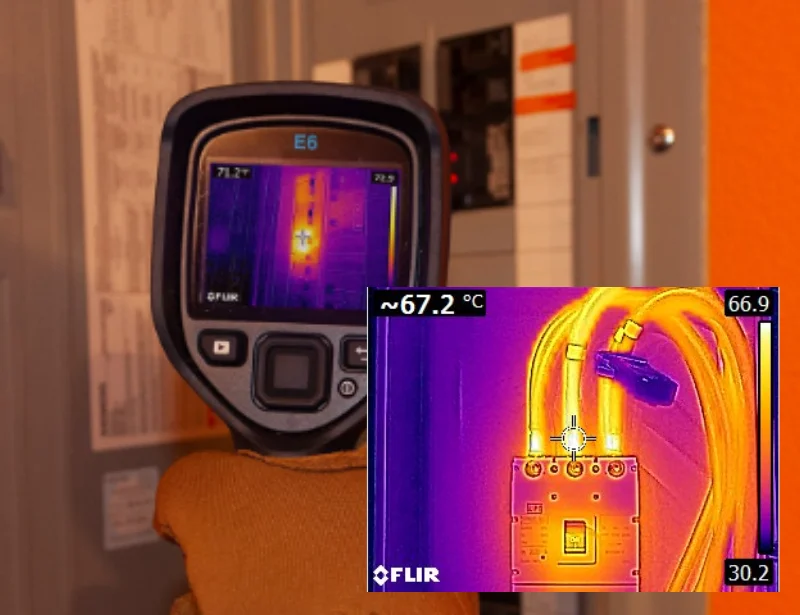

O ensaio termográfico é uma inspeção realizada com uma câmera termográfica calibrada para observar e registrar a distribuição de calor em componentes de uma instalação elétrica.
A inspeção pode ser realizada sem desligamento da instalação, desde que as condições de segurança, o acesso aos componentes e os procedimentos aplicáveis permitam a atividade.
O fato de a câmera captar a radiação infravermelha não elimina a necessidade de planejamento, análise de risco e execução por profissionais capacitados.
A imagem térmica é uma evidência técnica que precisa ser interpretada junto às características do equipamento, à carga elétrica e ao histórico de manutenção.
O fluxo de trabalho normalmente reúne planejamento, inspeção visual, captura das imagens, registro das medições, análise técnica e emissão de relatório.
Quais falhas podem ser identificadas pela termografia
A termografia elétrica pode sinalizar padrões de aquecimento anormal em componentes energizados, ajudando a direcionar a investigação de falhas antes que elas evoluam para interrupções, danos a equipamentos ou situações de maior risco.
A imagem térmica, porém, não deve ser interpretada como um diagnóstico automático.
Ela registra a distribuição aparente de temperatura na superfície observada.
A confirmação da causa depende da análise do componente, da carga elétrica, das condições ambientais, das características da instalação e de outras evidências técnicas.
Por isso, o ensaio termográfico é uma ferramenta de apoio à manutenção preventiva e à tomada de decisão.
Um ponto com temperatura significativamente mais elevada que componentes equivalentes pode indicar uma condição que merece investigação.
Como interpretar um relatório de inspeção termográfica
Um relatório de inspeção termográfica transforma imagens e medições de temperatura em informação para apoiar decisões de manutenção.
Para ser útil, ele não deve apresentar apenas fotografias coloridas: precisa identificar o componente avaliado, registrar as condições da inspeção, documentar as medições e explicar quais pontos exigem investigação ou prioridade.

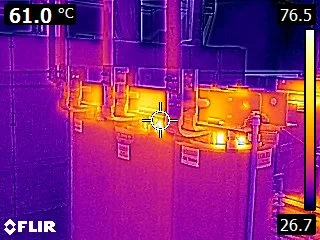

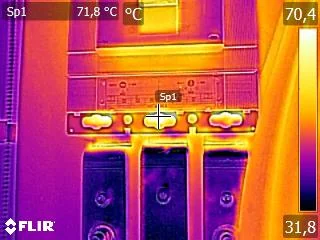

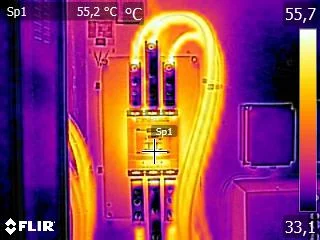

Na termografia elétrica, a imagem térmica indica como o calor está distribuído em uma superfície observada.
A temperatura registrada e a diferença térmica, representada por ΔT, ajudam a comparar componentes semelhantes ou regiões distintas do mesmo equipamento.
Ainda assim, uma anomalia térmica não constitui, isoladamente, um diagnóstico definitivo.
A interpretação depende da carga elétrica, do tipo de componente, das condições ambientais, da emissividade, de possíveis reflexões e do histórico de funcionamento da instalação.
Normas, segurança e qualificação profissional
A termografia elétrica deve ser realizada dentro de um processo de trabalho seguro, tecnicamente planejado e compatível com as características da instalação.
A câmera termográfica é uma ferramenta de inspeção, mas sua utilização não substitui a análise de risco, o conhecimento sobre instalações elétricas nem a avaliação profissional dos achados.
A NR-10 estabelece requisitos e condições mínimas para proteger trabalhadores que interagem direta ou indiretamente com instalações e serviços em eletricidade.
Em uma inspeção termográfica, sua aplicação deve ser considerada desde o planejamento da atividade até a definição dos procedimentos de acesso, operação, circulação, comunicação e resposta a situações de risco.
Além da NR-10, podem existir normas da Associação Brasileira de Normas Técnicas aplicáveis à segurança, às instalações elétricas, à manutenção, à medição e aos equipamentos envolvidos.
Defina os pontos e as condições da inspeção térmica
Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA realiza termografia em instalações elétricas, com atendimento nacional, equipamentos calibrados e registros fotográficos e termográficos para apoiar a análise das anomalias.
Converse com a equipe para avaliar termografia elétrica no contexto do seu empreendimento e definir o escopo adequado.
Relação dos painéis, regime de operação, ocorrências e relatórios anteriores ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.
Dúvidas sobre termografia elétrica
Uma temperatura elevada identifica sozinha a causa da falha?
A imagem indica uma condição que precisa ser interpretada junto à carga, ao componente e ao ambiente, podendo exigir outras verificações para investigar a origem do aquecimento.
Por que registrar a condição de carga durante a inspeção?
O aquecimento observado depende do funcionamento do equipamento, por isso os dados de operação ajudam a interpretar a imagem e a comparar avaliações realizadas em momentos diferentes.
