Potência reativa kVAr

Potência reativa kVAr: conceito, impactos e correção com banco de capacitores

A potência reativa kVAr é a parcela da potência elétrica associada ao armazenamento e à devolução de energia em campos magnéticos ou elétricos de determinados equipamentos, como motores, transformadores e reatores.

O que é potência reativa kVAr e por que ela importa

Ela não representa, por si só, o trabalho útil realizado pela instalação, mas circula pela rede e influencia a corrente elétrica, o fator de potência e a capacidade necessária de cabos, transformadores e demais componentes.

Uma analogia simples: trabalho, suporte e capacidade

Uma forma de visualizar o conceito é imaginar uma equipe transportando uma carga.

A potência ativa, medida em quilowatts kW, corresponde ao esforço que efetivamente realiza o trabalho, como movimentar uma máquina, iluminar um ambiente ou aquecer um processo.

A potência reativa, medida em quilovolt-ampères reativos kVAr, funciona como um suporte necessário para criar campos magnéticos e manter o funcionamento de certas cargas, embora não produza trabalho útil líquido.

Já a potência aparente, medida em quilovolt-ampères kVA, representa a capacidade total que a instalação precisa disponibilizar.

Em uma instalação com motores e transformadores, por exemplo, parte da corrente está relacionada à potência ativa e outra parte à potência reativa.

Mesmo sem aumentar diretamente a produção, a componente reativa pode elevar a corrente total que percorre a rede.

Por isso, uma instalação com baixo fator de potência pode exigir maior capacidade dos equipamentos elétricos e apresentar mais perdas por aquecimento nos condutores e transformadores.

Relação entre kVAr e fator de potência

O fator de potência indica o aproveitamento da potência aparente para a realização de trabalho útil.

Em termos educacionais, pode ser representado por:

Fator de potência = potência ativa kW ÷ potência aparente kVA

O triângulo de potências ajuda a visualizar essa relação:

• KW: Cateto associado à potência ativa e ao trabalho útil.
• KVAr: Cateto associado à potência reativa.
• KVA: Hipotenusa, correspondente à potência aparente.

Quanto maior for a participação da potência reativa em relação à potência ativa, maior tende a ser a potência aparente necessária para atender à mesma carga.

A correção do fator de potência, quando tecnicamente indicada, pode reduzir a circulação desnecessária de corrente reativa.

Essa avaliação deve considerar medições, perfil de carga, características dos equipamentos e condições reais da instalação.

Sugestão de recurso visual: apresentar um triângulo retângulo com kW na base, kVAr na altura e kVA na hipotenusa, incluindo o ângulo cujo cosseno representa o fator de potência.

O desenho pode mostrar que a potência aparente resulta da combinação vetorial entre potência ativa e potência reativa.

Diferença entre potência ativa, reativa e aparente

Entenda as três grandezas elétricas

Em uma instalação elétrica, potência ativa, potência reativa e potência aparente representam aspectos diferentes do uso da energia.

Confundi-las pode levar a interpretações incorretas sobre consumo, dimensionamento de cabos e transformadores, fator de potência e necessidade de correção.

A potência ativa, medida em quilowatts, ou kW, é a parcela efetivamente convertida em trabalho útil, calor, movimento, iluminação ou processamento.

A potência reativa, medida em quilovolt-ampères reativos, ou kVAr, está associada à formação e manutenção de campos magnéticos e elétricos em equipamentos como motores, transformadores e reatores.

Ela não representa, isoladamente, trabalho útil, mas circula pela instalação e influencia a corrente elétrica.

Já a potência aparente, medida em quilovolt-ampères, ou kVA, corresponde à combinação vetorial entre potência ativa e potência reativa.

Essa grandeza é especialmente importante para avaliar a capacidade necessária de condutores, transformadores, geradores e outros equipamentos elétricos.

Tabela conceitual

A potência ativa costuma estar mais diretamente relacionada ao trabalho realizado pelos equipamentos.

A potência reativa, embora não produza esse trabalho de forma direta, aumenta a corrente total quando está presente em excesso.

A potência aparente expressa o esforço elétrico total que a infraestrutura precisa suportar.

Relação entre kW, kVAr e kVA

Em um sistema idealizado de corrente alternada, essas grandezas podem ser relacionadas pelo triângulo de potências:

KVA² = kW² + kVAr²

A relação também pode ser escrita como:

KVA = √(kW² + kVAr²)

O fator de potência é definido, de forma simplificada, pela razão entre potência ativa e potência aparente:

Fator de potência = kW ÷ kVA

Quando a potência reativa aumenta e a potência ativa permanece constante, a potência aparente também aumenta.

Como consequência, o fator de potência tende a diminuir.

Em uma instalação com baixo fator de potência, pode ser necessário conduzir mais corrente para fornecer a mesma potência ativa às cargas.

Essas fórmulas são referências educacionais.

Em sistemas reais, o comportamento pode ser influenciado por cargas desequilibradas, distorções harmônicas, variações de tensão, regime de operação e características dos equipamentos.

Por isso, o dimensionamento de um banco de capacitores ou de qualquer componente da instalação depende de medições, análise do perfil de carga e avaliação de um profissional habilitado.

Exemplo genérico em uma instalação industrial

Considere uma instalação industrial hipotética com cargas de motores, transformadores e sistemas de acionamento.

Em determinado período, essas cargas demandam 400 kW de potência ativa e 300 kVAr de potência reativa.

Aplicando a relação do triângulo de potências:

KVA = √(400² + 300²)

Nesse exemplo didático, a potência aparente é de aproximadamente 500 kVA e o fator de potência é de 0,80.

Isso significa que a infraestrutura elétrica precisa suportar uma solicitação aparente maior do que os 400 kW efetivamente convertidos em trabalho.

Se a potência reativa fosse reduzida por uma solução tecnicamente adequada, mantendo a mesma potência ativa, a potência aparente poderia diminuir.

Isso não significa que os motores passariam a realizar mais trabalho automaticamente, nem que a potência ativa seria eliminada.

O possível benefício está na redução da corrente associada à parcela reativa e na melhor utilização da capacidade disponível da instalação.

Em aplicações reais, a correção pode envolver banco de capacitores fixo ou automático.

A escolha depende da variação das cargas, do perfil de funcionamento, da presença de harmônicas e das condições da rede.

Uma decisão baseada apenas em um valor isolado de kW ou kVAr pode resultar em correção insuficiente ou inadequada.

Como visualizar o triângulo de potências

Uma representação visual simples ajuda a diferenciar as grandezas:

KVA
/|
/ |
/ | kVAr
/ |
/____|
kW


Na representação, a potência ativa, em kW, forma a base horizontal; a potência reativa, em kVAr, forma o cateto vertical; e a potência aparente, em kVA, corresponde à hipotenusa.

O ângulo entre kVA e kW está relacionado ao fator de potência.

Quanto menor esse ângulo, maior tende a ser o fator de potência, desde que consideradas as condições e características reais do sistema.

Para uma explicação visual em um projeto ou material técnico, recomenda-se destacar também o sentido do fluxo de energia, o tipo de carga e a diferença entre cargas predominantemente resistivas, indutivas e capacitivas.

Essa abordagem ajuda a evitar a interpretação equivocada de que kVAr seja simplesmente energia desperdiçada ou que kVA seja igual ao consumo útil em kW.

Fator de potência, energia reativa e efeitos na instalação

O fator de potência indica quão eficientemente uma instalação elétrica transforma a potência aparente recebida em potência ativa utilizada pelos equipamentos.

Em termos simples, ele relaciona a potência ativa, medida em kW, com a potência aparente, medida em kVA.

Quanto mais próximo de 1 estiver o fator de potência, menor tende a ser a parcela de potência aparente necessária para realizar o mesmo trabalho elétrico, desde que as demais condições da rede permaneçam adequadas.

A potência ativa é a parcela associada ao trabalho útil, como movimentar um motor, iluminar um ambiente ou alimentar um processo industrial.

A potência reativa, medida em kVAr, não representa diretamente esse trabalho, mas é necessária ao funcionamento de determinados equipamentos, especialmente aqueles que utilizam campos magnéticos, como motores, transformadores e reatores.

Já a potência aparente corresponde à combinação vetorial entre potência ativa e potência reativa e influencia a corrente que circula pela instalação.

A relação básica pode ser representada por:

• Fator de potência = potência ativa ÷ potência aparente
• Potência aparente ao quadrado = potência ativa ao quadrado + potência reativa ao quadrado

Essas relações são uma forma educativa de compreender o sistema.

A avaliação de uma instalação real exige medições, análise do perfil de carga, verificação da configuração elétrica e interpretação por profissional qualificado.

Como o excedente de energia reativa pode aparecer na fatura

A energia reativa consumida ou fornecida ao longo do tempo pode ser registrada em kVArh.

Enquanto o kW está relacionado à potência ativa instantânea, o kVArh representa a energia reativa acumulada durante determinado período.

Essa diferença é importante porque uma instalação pode apresentar comportamento variável conforme os equipamentos entram ou saem de operação.

Em instalações sujeitas a regras de medição e faturamento de energia reativa, um fator de potência abaixo dos limites aplicáveis pode gerar cobrança relacionada ao excedente de energia reativa.

Os critérios dependem do tipo de unidade consumidora, do contrato, do sistema de medição e das regras vigentes da distribuidora e do setor elétrico.

Por isso, a leitura da fatura deve considerar os campos de energia ativa, energia reativa, demanda e eventuais encargos, sem concluir apenas pela observação de um único valor.

A identificação de cobrança relacionada à energia reativa não significa, por si só, que a solução será instalar um banco de capacitores.

Antes de qualquer decisão, é necessário confirmar a origem do baixo fator de potência, avaliar a variação das cargas e verificar se existem distorções harmônicas ou outras condições que possam afetar o desempenho do sistema.

Relação entre baixo fator de potência, corrente e perdas

Para uma mesma potência ativa, a redução do fator de potência tende a aumentar a potência aparente e a corrente exigida da rede.

Em um circuito trifásico, uma relação simplificada é:

I = S ÷ raiz de 3 × V

Nessa expressão, I representa a corrente, S a potência aparente e V a tensão de linha.

Como a corrente participa das perdas por efeito Joule, frequentemente expressas pela relação P = I²R, uma corrente maior pode elevar o aquecimento em cabos, barramentos, transformadores e conexões, conforme as características da instalação.

Esse efeito também pode ocupar parte da capacidade disponível de transformadores, alimentadores e dispositivos de proteção.

Na prática, uma instalação com baixo fator de potência pode precisar transportar mais corrente para entregar a mesma potência ativa aos equipamentos.

Isso não significa que toda elevação de corrente seja causada por potência reativa: harmônicas, desequilíbrio de fases, sobrecarga, conexões inadequadas e outros problemas também devem ser investigados.

A correção do fator de potência, quando tecnicamente indicada, busca reduzir a parcela reativa requerida da fonte e melhorar as condições de operação.

Porém, a aplicação de capacitores deve ser compatível com a rede.

A presença de cargas não lineares e distorções harmônicas exige análise específica, pois a correção inadequada pode causar ressonância, sobrecorrente ou outros efeitos indesejados.

Exemplo ilustrativo

Considere uma instalação industrial com motores que mantêm aproximadamente o mesmo nível de potência ativa durante uma etapa do processo.

Se esses motores apresentarem fator de potência reduzido, a instalação poderá demandar maior potência aparente para executar o mesmo trabalho.

Como consequência, a corrente nos alimentadores poderá aumentar, assim como a possibilidade de aquecimento e ocupação da capacidade elétrica disponível.

Em outro período, com menos motores em operação, o perfil de carga pode mudar significativamente.

Um sistema de correção dimensionado sem considerar essa variação pode ficar insuficiente em alguns momentos ou permanecer conectado em excesso em outros.

Esse exemplo mostra por que o diagnóstico deve observar a operação real da planta, e não apenas um valor isolado registrado na fatura.

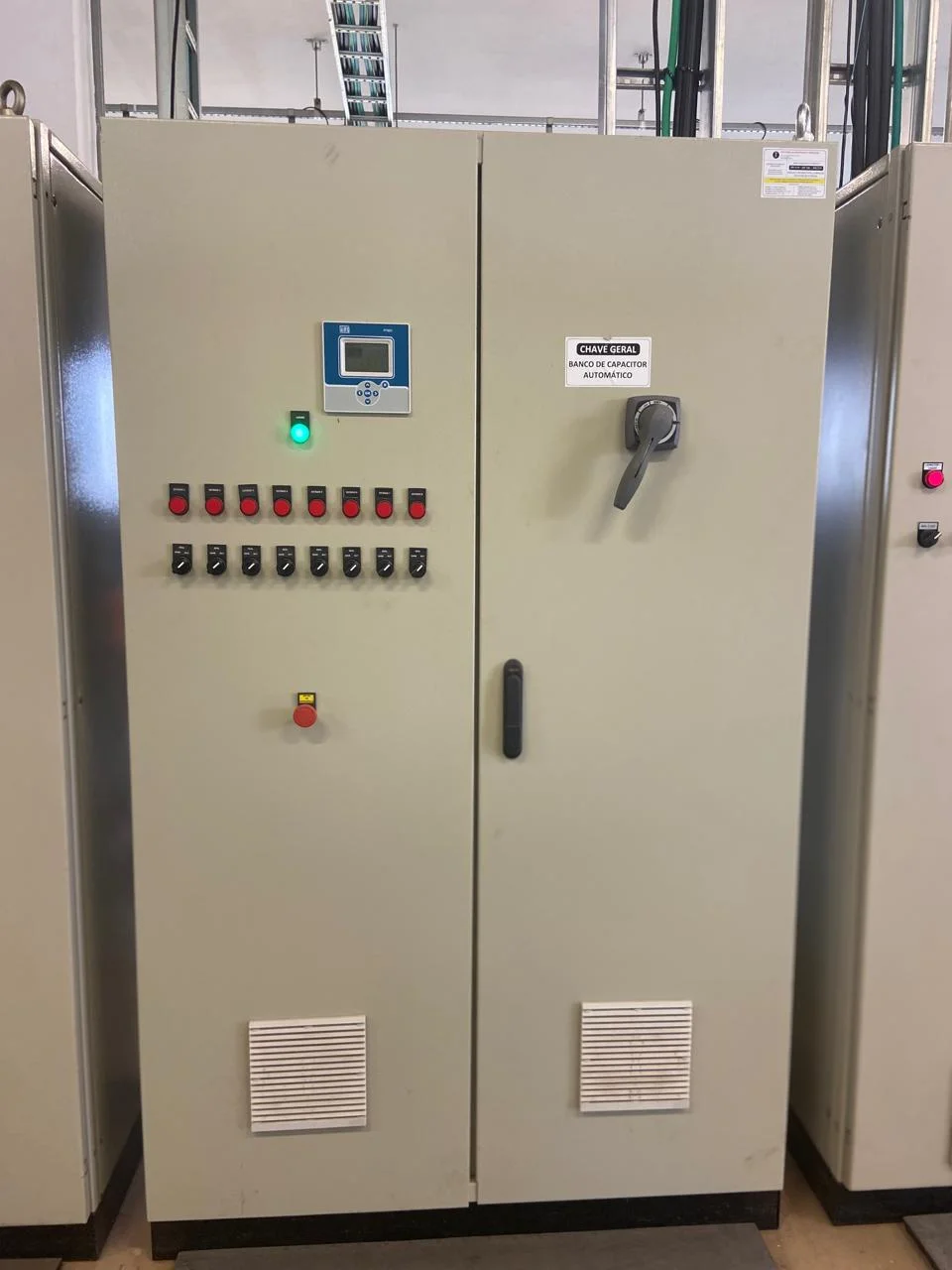

Como funciona o banco de capacitores automático

O banco de capacitores automático corrige o fator de potência ao compensar, de forma controlada, a potência reativa exigida pela instalação.

Seu controlador monitora as condições elétricas e aciona ou desliga estágios de capacitores conforme a demanda de carga, evitando que a compensação permaneça fixa quando o perfil de consumo varia.

Acionamento automático por estágios

Em uma instalação com cargas indutivas, como motores, transformadores e determinados equipamentos industriais, a necessidade de potência reativa pode mudar ao longo do dia.

O banco automático acompanha essa variação e seleciona os estágios necessários para aproximar o fator de potência do nível definido no projeto ou na configuração do controlador.

Na prática, quando a demanda reativa aumenta, o controlador comanda a entrada de um ou mais estágios.

Quando essa demanda diminui, os estágios são desligados.

Esse funcionamento é diferente de uma compensação fixa, que mantém o capacitor conectado mesmo quando a carga já não exige a mesma compensação.

A estratégia automática ajuda a adaptar a correção ao perfil real da instalação, mas a regulagem adequada depende de levantamento, medições e análise técnica.

Contatores e controlador microprocessado

O equipamento utiliza contatores especiais para carga capacitiva, dimensionados para realizar as manobras dos estágios de capacitores.

Esses componentes atuam em conjunto com disjuntores de proteção por estágio e com um controlador eletrônico microprocessado.

O controlador interpreta os parâmetros monitorados e define a sequência de acionamento dos estágios.

Assim, a correção não ocorre de maneira aleatória: ela segue uma lógica de controle ajustada às características da instalação.

A seleção dos componentes, a parametrização e a coordenação das proteções devem considerar tensão, corrente, perfil de carga, condições de operação e demais requisitos do sistema elétrico.

Capacitores autorregenerativos e proteção

Também contam com proteção por estágio e podem incluir proteção contra surtos e sobrecorrentes conforme a configuração aplicada ao equipamento.

Esses recursos não eliminam a necessidade de projeto, instalação correta, inspeção e manutenção.

A segurança do conjunto depende da compatibilidade entre os capacitores, os contatores, as proteções, o painel, a rede elétrica e as condições reais de operação.

Por isso, intervenções devem ser realizadas por profissionais qualificados e conforme as normas técnicas aplicáveis.

Monitoramento digital dos parâmetros elétricos

O controlador permite a visualização digital dos parâmetros elétricos em tempo real, facilitando o acompanhamento do fator de potência, dos estágios acionados e das condições operacionais disponíveis no equipamento.

Essa leitura pode apoiar a identificação de alterações no perfil de carga, falhas de acionamento ou necessidade de avaliação técnica.

O monitoramento não substitui medições completas e análise especializada.

Em redes com cargas eletrônicas ou possíveis distorções harmônicas, é importante avaliar a qualidade da energia antes de definir a configuração do banco.

A aplicação de uma solução inadequada pode comprometer o desempenho dos capacitores e dos demais componentes da instalação.

Diagrama sugerido do painel e do fluxo de correção

Uma representação visual pode mostrar o seguinte fluxo:

1. Rede elétrica em baixa ou média tensão.
2. Cargas da instalação, como motores, transformadores e equipamentos industriais.
3. Medição dos parâmetros elétricos pelo controlador.
4. Controlador microprocessado comparando a condição medida com a configuração de referência.
5. Acionamento dos contatores especiais para carga capacitiva.
6. Entrada ou saída dos estágios de capacitores.
7. Verificação contínua do fator de potência e dos parâmetros de operação.

No painel, o diagrama pode destacar o invólucro de aço carbono com pintura eletrostática, os disjuntores de proteção por estágio, os contatores, o controlador digital e os módulos de capacitores.

O desenho deve ser tratado como orientação visual; o esquema elétrico definitivo depende do projeto e das condições verificadas no local.

A escolha entre banco automático e fixo, bem como a quantidade de estágios, deve ser definida após a avaliação da instalação.

Quando avaliar a correção de potência reativa kVAr

A avaliação da potência reativa kVAr é recomendada quando há indícios de baixo fator de potência, cobrança relacionada ao excedente de energia reativa ou alterações relevantes no perfil de carga.

Isso não significa que toda instalação precise de um banco de capacitores: a decisão deve considerar medições, características dos equipamentos, regime de operação, nível de tensão e condições da rede elétrica.

Sinais que justificam uma avaliação técnica

• A fatura de energia apresenta cobrança ou indicação de excedente de energia reativa.
• O fator de potência registrado permanece abaixo do nível desejado para o perfil da instalação.
• Há aumento da corrente elétrica sem crescimento proporcional da potência ativa utilizada.
• Cabos, transformadores ou painéis apresentam aquecimento que precisa ser investigado.
• A instalação passou a operar com mais motores, transformadores, máquinas de solda, inversores ou outras cargas indutivas.
• O processo produtivo sofreu expansão, mudança de turno ou alteração no horário de funcionamento.
• Ocorrem oscilações de tensão, alarmes ou desligamentos cuja causa ainda não foi identificada.
• O banco de capacitores existente apresenta estágios que não acionam, alarmes, aquecimento ou sinais de desgaste.

Esses sinais não comprovam, isoladamente, que a correção por capacitores seja a solução adequada.

Eles indicam que a instalação merece uma investigação elétrica estruturada.

O que analisar na fatura, nas medições e no perfil de carga

A análise começa pela leitura do histórico de consumo e demanda da unidade.

É importante observar a potência ativa, a energia reativa, o fator de potência, os horários de maior solicitação e eventuais cobranças associadas à energia reativa.

Comparar diferentes períodos ajuda a identificar se o comportamento é contínuo ou se ocorre apenas em determinados turnos, dias ou condições operacionais.

As medições em campo complementam a fatura.

Conforme o objetivo do diagnóstico, podem ser avaliados tensão, corrente, potência ativa, potência reativa, potência aparente, fator de potência, temperatura, sequência de acionamento dos estágios e presença de distorções harmônicas.

O perfil de carga também deve considerar partidas de motores, cargas que entram e saem rapidamente e equipamentos que permanecem energizados mesmo fora do período produtivo.

A partir desses dados, um profissional qualificado pode verificar se existe necessidade de compensação, se um banco fixo seria compatível com uma carga relativamente constante ou se um banco automático seria mais apropriado para uma demanda variável.

O dimensionamento real depende das condições encontradas na instalação e não deve ser definido apenas pelo valor observado em uma fatura.

Instalações que podem se beneficiar de uma avaliação

A análise pode ser pertinente em indústrias de pequeno, médio e grande porte, especialmente quando existem motores, transformadores e processos com variação de carga.

Também pode fazer sentido em condomínios comerciais e residenciais, hospitais, hotéis, redes de supermercados e shopping centers, que frequentemente reúnem sistemas de climatização, elevadores, bombas, iluminação, refrigeração e outras cargas com comportamentos distintos.

Engenheiros e projetistas de instalações elétricas também podem solicitar uma avaliação durante ampliações, adequações ou revisões de sistemas em baixa ou média tensão.

Nesses casos, a correção da potência reativa kVAr deve ser analisada em conjunto com a distribuição de energia, a proteção elétrica, a capacidade dos transformadores e a compatibilidade com os equipamentos existentes.

A presença de cargas eletrônicas exige atenção adicional.

Inversores, fontes chaveadas e outros equipamentos podem contribuir para distorções harmônicas, e a aplicação de capacitores sem verificar esse cenário pode ser inadequada.

Por isso, a avaliação deve observar não apenas o fator de potência, mas também a qualidade da energia e a configuração geral da rede.

Critérios gerais para baixa e média tensão

Em baixa tensão, a análise costuma abranger os circuitos de distribuição, quadros, cargas finais, barramentos e o comportamento dos equipamentos conectados.

Em média tensão, a avaliação deve considerar também a subestação, os transformadores, os dispositivos de proteção, os níveis de curto-circuito, a coordenação dos sistemas e as exigências aplicáveis ao projeto e à operação.

Independentemente do nível de tensão, a instalação deve ser examinada por profissional habilitado, com instrumentos adequados e observância das normas técnicas aplicáveis.

A escolha do banco, sua posição elétrica, a proteção dos estágios, a compatibilidade com harmônicas e o método de controle precisam ser definidos a partir das condições reais da planta.

Sua atuação relacionada a esse produto ocorre principalmente em São Paulo, Paraíba, Minas Gerais e Paraná.

Dimensionamento, instalação e comissionamento

A definição de um banco de capacitores deve começar pelo conhecimento da instalação real.

O objetivo não é apenas selecionar uma potência em kVAr, mas compreender o comportamento da carga, o regime de operação, o fator de potência, a presença de harmônicas e as condições de segurança do sistema.

Por isso, o dimensionamento deve ser tratado como uma etapa de engenharia elétrica e não como uma escolha baseada somente na potência nominal dos equipamentos.

Levantamento de cargas e medições

A primeira etapa consiste em reunir informações técnicas e operacionais da planta.

Entre os dados normalmente avaliados estão:

• Diagrama unifilar atualizado e características do ponto de conexão;
• Tensão de operação e frequência da instalação;
• Potência ativa em kW e potência aparente em kVA;
• Fator de potência em diferentes horários e condições de carga;
• Perfil de funcionamento de motores, transformadores, fornos, compressores e demais cargas relevantes;
• Registros de consumo e demanda elétrica;
• Ocorrências de aquecimento, disparos de proteção, oscilações ou alarmes;
• Medições de tensão, corrente, frequência, energia reativa e distorções harmônicas.

Medições pontuais podem não representar o comportamento de uma instalação que opera com cargas variáveis.

Sempre que necessário, o profissional responsável deve analisar períodos distintos de operação, incluindo momentos de baixa carga, picos de produção e partidas de motores.

A avaliação também pode considerar os dados da fatura de energia, mas a fatura não substitui a medição elétrica no local.

O levantamento deve resultar em uma visão coerente da demanda e da necessidade de compensação.

Sem essa etapa, existe o risco de instalar uma capacidade inadequada, provocar compensação insuficiente ou levar o sistema a uma condição de sobrecompensação.

Banco fixo ou banco automático

A escolha entre banco fixo e banco automático depende principalmente da estabilidade da carga e da variação do fator de potência ao longo do tempo.

Um banco fixo pode ser considerado em situações nas quais a carga reativa permanece relativamente constante e a compensação necessária não sofre alterações significativas.

Mesmo nesse caso, a aplicação deve ser verificada tecnicamente para evitar a injeção excessiva de energia reativa em determinados períodos.

O banco automático utiliza estágios que entram e saem de operação de acordo com a demanda identificada pelo controlador.

Essa configuração tende a ser mais adequada para instalações com variação de carga, como plantas industriais, hospitais, hotéis, supermercados, shopping centers e condomínios com diferentes perfis de consumo.

A decisão, porém, não deve ser feita apenas pelo segmento da empresa: o comportamento elétrico medido é determinante.

A quantidade de estágios, a forma de acionamento e a potência total do conjunto devem ser definidas a partir do estudo da instalação.

Não há um valor universal que possa ser aplicado a todas as plantas.

O dimensionamento real depende das medições, do projeto elétrico, da tensão disponível, do regime de carga e da compatibilidade com os demais equipamentos.

Proteções e compatibilidade da instalação

A instalação deve prever proteção e coordenação adequadas para os componentes do banco de capacitores.

Disjuntores de proteção por estágio, contatores apropriados para carga capacitiva e dispositivos de proteção contra sobrecorrentes são elementos que precisam ser especificados conforme o projeto e as características da rede.

Também é necessário avaliar a proteção contra surtos, a capacidade dos condutores, as condições térmicas do painel, a ventilação, o espaço para manutenção e a compatibilidade com o sistema de aterramento.

A conexão do banco não deve ser tratada como uma adaptação simples em um quadro existente.

Alterações no sistema podem afetar seletividade, coordenação de proteção, níveis de curto-circuito e operação de outros equipamentos.

A montagem deve considerar o painel, as conexões, os dispositivos de seccionamento e as condições de acesso.

O equipamento precisa ser instalado em local compatível com suas características ambientais e com os requisitos de segurança aplicáveis.

A análise deve incluir a possibilidade de expansão futura quando a planta tiver previsão de aumento de carga.

Harmônicas: avaliação antes da aplicação

A presença de cargas não lineares, como inversores de frequência, fontes chaveadas, retificadores e sistemas eletrônicos de potência, pode causar distorções harmônicas na rede.

Essas distorções precisam ser avaliadas antes da aplicação de capacitores, porque a interação entre a rede e o banco pode alterar as condições de ressonância e elevar esforços elétricos sobre os componentes.

A correção do fator de potência não deve ser confundida automaticamente com filtragem de harmônicas.

O tratamento de harmônicas depende de avaliação específica e da configuração adotada, pois um banco de capacitores isolado não constitui uma solução universal de filtragem.

Em redes com harmônicas relevantes, a solução pode exigir recursos específicos, e a decisão deve ser baseada em medições e estudo técnico.

Por esse motivo, a instalação de um banco de capacitores sem investigação prévia pode não resolver a causa do problema.

O diagnóstico deve verificar tensão, corrente, distorção harmônica, comportamento dos estágios e eventuais sinais de aquecimento ou disparo de proteções.

Segurança, normas e responsabilidade técnica

O levantamento, o projeto, a instalação e os testes devem ser conduzidos por profissionais qualificados, observando as normas técnicas aplicáveis, os requisitos de segurança do trabalho e as condições específicas da instalação.

A documentação disponível deve ser conferida antes da intervenção, e qualquer alteração relevante precisa ser registrada no escopo técnico correspondente.

Não é seguro recomendar um valor de compensação ou um esquema de ligação apenas com base em uma descrição resumida da planta.

A avaliação presencial ou a análise técnica dos dados medidos é necessária para confirmar a adequação da solução.

Também devem ser considerados o desligamento seguro, a sinalização, o bloqueio de energias perigosas e o tempo necessário para que os capacitores estejam em condição segura antes de intervenções, conforme os procedimentos aplicáveis ao equipamento.

Sua participação deve ser entendida como suporte técnico para analisar as condições reais da instalação, definir a solução compatível e executar os serviços de forma segura e normatizada, sem substituir a necessidade de dados, projeto e validação profissional.

Instalação, start-up e comissionamento

Após a definição da solução, a instalação deve seguir o projeto aprovado e as orientações técnicas do fabricante.

A conferência inclui a montagem do painel, a identificação dos circuitos, a conexão dos estágios, a verificação das proteções, o aperto das conexões e a inspeção das condições gerais antes da energização.

No start-up, o banco é colocado em operação de maneira controlada.

Devem ser observados o acionamento dos estágios, a leitura do controlador, a resposta às variações de carga, as correntes dos capacitores, a tensão do sistema, a atuação das proteções e a existência de alarmes.

O comissionamento deve confirmar se o comportamento do conjunto é compatível com o projeto e com as condições encontradas na planta.

Essa etapa permite verificar o desempenho operacional do equipamento, orientar a equipe responsável e registrar informações relevantes para a manutenção posterior.

A abrangência da assistência deve ser alinhada previamente com a empresa, pois depende do escopo técnico definido para cada caso.

Uma metodologia adequada conecta levantamento, dimensionamento, proteção, instalação e acompanhamento operacional.

Dessa forma, o banco de capacitores deixa de ser apenas um painel conectado à rede e passa a integrar uma solução de gestão da energia reativa, com avaliação das condições elétricas, dos riscos e das necessidades futuras da instalação.

Manutenção, monitoramento e limitações do banco de capacitores

A manutenção do banco de capacitores deve acompanhar o projeto elétrico, as características da rede e as orientações do fabricante.

O objetivo não é apenas verificar se o painel está energizado, mas confirmar se os estágios de correção, as proteções e os componentes estão operando de forma compatível com a demanda da instalação.

Como a atuação de cada banco depende das condições reais da planta, a inspeção e a intervenção devem ser realizadas por profissional qualificado, com aplicação das normas técnicas pertinentes.

Checklist genérico de inspeção visual e elétrica

Em uma avaliação técnica, podem ser observados, conforme o projeto e os procedimentos aplicáveis:

• Estado geral do painel, pintura, portas, vedações, identificação e sinais de aquecimento;
• Integridade das conexões, barramentos, cabos, terminais e aterramento;
• Condição dos disjuntores de proteção, contatores para carga capacitiva e dispositivos associados;
• Sinais de deformação, vazamento, odor incomum, escurecimento ou danos nos capacitores;
• Funcionamento do controlador, dos indicadores, dos alarmes e da visualização digital;
• Coerência entre os estágios instalados e a resposta do equipamento à variação de carga;
• Presença de poeira, umidade, obstruções ou condições ambientais que possam prejudicar a ventilação;
• Registros de intervenções anteriores, ocorrências, substituições e resultados de medições.

A inspeção visual não substitui ensaios e medições elétricas.

Quando aplicável, a equipe deve seguir procedimentos de segurança, desenergização, bloqueio e sinalização antes de abrir o painel ou realizar qualquer intervenção.

Monitoramento de temperatura, corrente, tensão, estágios e alarmes

O acompanhamento dos parâmetros ajuda a identificar desvios antes que eles evoluam para falhas.

Temperatura elevada pode indicar ventilação insuficiente, conexão inadequada, sobrecarga ou condição anormal de operação.

Correntes e tensões devem ser comparadas com os valores previstos no projeto e com o comportamento esperado para cada estágio.

A atuação dos contatores também merece atenção: acionamentos irregulares, demora na comutação ou permanência de estágios sem necessidade podem indicar falha de comando, medição ou parametrização.

O controlador microprocessado permite acompanhar os parâmetros disponíveis no equipamento e verificar a sequência de acionamento.

Alarmes não devem ser simplesmente desabilitados.

Cada ocorrência precisa ser investigada, registrada e relacionada às condições da rede, ao perfil de carga e ao histórico do painel.

A análise deve considerar também se o banco está corrigindo o fator de potência sem provocar uma condição inadequada em períodos de baixa carga.

Manutenção preventiva e registros de intervenção

A manutenção preventiva organiza inspeções, medições e correções antes de uma falha comprometer a instalação.

A periodicidade não deve ser presumida de forma universal, pois depende do ambiente, do regime de operação, da criticidade das cargas, do projeto, das recomendações do fabricante e dos resultados obtidos no acompanhamento.

Um registro técnico consistente pode incluir data da intervenção, identificação do equipamento, condições encontradas, medições realizadas, alarmes observados, componentes avaliados, ações executadas e recomendações para a próxima análise.

Esse histórico facilita a comparação entre diferentes períodos e oferece informações para decisões de manutenção, expansão ou reconfiguração do sistema.

Ainda assim, a adequação de um banco de capacitores não pode ser concluída apenas pela descrição do produto: é necessário avaliar a instalação real, o projeto e as condições de operação.

Harmônicas e filtragem: uma análise que depende da configuração

Cargas não lineares, como acionamentos eletrônicos, fontes chaveadas e outros equipamentos de potência, podem produzir distorções harmônicas.

Essas distorções alteram a forma de onda e podem influenciar correntes, aquecimento, perdas e o comportamento de capacitores.

Por isso, a aplicação de um banco de capacitores deve ser precedida, quando necessário, por avaliação da qualidade de energia e da compatibilidade entre a compensação reativa e o perfil harmônico da rede.

Essa característica não significa que qualquer banco elimina toda distorção em qualquer instalação.

A solução pode exigir medições, análise de ressonância, verificação de cargas e definição de componentes apropriados.

A manutenção deve acompanhar essa condição, observando alterações no espectro elétrico e no comportamento dos estágios.

O que o banco de capacitores não é

O banco de capacitores é destinado à compensação de energia reativa e à correção do fator de potência dentro das condições previstas para sua aplicação.

Ele não substitui:

• Um painel elétrico de distribuição, responsável pela distribuição e proteção dos circuitos da instalação;
• Um nobreak industrial ou UPS, destinado à continuidade temporária da alimentação por meio de sistema próprio de armazenamento e conversão;
• Um estabilizador de tensão de grande porte, cuja função é tratar variações de tensão conforme sua tecnologia e aplicação;
• Um gerador de energia, utilizado para fornecer alimentação a partir de uma fonte de geração.

Os resultados dependem do dimensionamento, da configuração, do perfil de carga, das condições da rede e da manutenção.

Para avaliar instalação, manutenção ou assistência, o caminho adequado é reunir o projeto disponível, as características do sistema, o histórico de alarmes, as informações da fatura e as medições realizadas por profissional habilitado.

Avalie a compensação reativa conforme o perfil das cargas

Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA trabalha com bancos fixos e automáticos, montagem modular e suporte ao start-up e ao comissionamento, com atuação em São Paulo, Paraná, Minas Gerais e Paraíba.

Converse com a equipe para avaliar potência reativa kVAr no contexto do seu empreendimento e definir o escopo adequado.

Faturas, medições do fator de potência, turnos de operação e relação das cargas ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.

Dúvidas sobre potência reativa kVAr

KW e kVA são a mesma coisa?

Não.

KW representa a potência ativa, relacionada ao trabalho útil.

KVA representa a potência aparente, que combina a potência ativa e a potência reativa.

A diferença entre ambas depende do fator de potência.

O que significa kVAr em uma instalação?

KVAr é a unidade usada para expressar potência reativa.

Ela indica a parcela associada aos campos elétricos e magnéticos das cargas, especialmente em motores, transformadores e outros equipamentos de característica indutiva.

Por que a potência reativa aumenta a corrente?

Porque a corrente total está relacionada à potência aparente.

Quando a potência reativa se soma à potência ativa, a potência aparente pode aumentar, exigindo maior capacidade de condução da infraestrutura elétrica para entregar a mesma potência ativa.

Um banco de capacitores reduz os kW consumidos?

Em regra, a correção do fator de potência busca compensar parte da potência reativa, e não reduzir diretamente a potência ativa necessária para executar o trabalho da carga.

Os efeitos dependem da configuração da instalação, do controle dos estágios e das condições de operação.

O cálculo do banco de capacitores pode ser feito apenas com a potência nominal dos equipamentos?

Não é recomendável.

A potência nominal não mostra necessariamente o comportamento real da instalação.

Medições, histórico de operação, variação de carga, fator de potência e análise de harmônicas são elementos relevantes para um dimensionamento responsável.

Em avaliações de potência ativa, potência reativa e potência aparente, a análise técnica das condições reais da planta é essencial para definir uma solução compatível e segura.

O que significa kVArh?

KVArh é a unidade usada para representar energia reativa acumulada ao longo do tempo.

Ela não deve ser confundida com kW, que representa potência ativa, nem com kVA, que representa potência aparente.

Energia reativa é igual a consumo útil?

Não.

A energia reativa está associada ao estabelecimento de campos elétricos ou magnéticos necessários a determinados equipamentos, mas não corresponde diretamente ao trabalho útil realizado pela instalação.

Ainda assim, ela influencia a corrente e a capacidade exigida da infraestrutura elétrica.

Um fator de potência baixo sempre gera multa?

Não é possível afirmar isso sem analisar o tipo de unidade consumidora, o contrato, os registros de medição e as regras aplicáveis.

Quando existe excedente de energia reativa sujeito a faturamento, podem ocorrer cobranças específicas, mas a confirmação depende da documentação e da fatura.

O banco de capacitores reduz a potência ativa consumida?

Em geral, sua finalidade é compensar parte da potência reativa e melhorar o fator de potência.

Isso não significa reduzir automaticamente a potência ativa necessária para que motores, máquinas ou outros equipamentos executem suas funções.

Qualquer expectativa de economia deve ser avaliada com base em medições e nas condições de operação.

Como saber se a instalação precisa de correção?

É recomendável comparar faturas, verificar registros de fator de potência e kVArh, observar mudanças no perfil de carga e realizar medições elétricas apropriadas.

A decisão deve considerar também harmônicas, demanda, tensão, corrente, proteção e características dos equipamentos.

O que significa kVAr?

KVAr significa quilovolt-ampere reativo, unidade usada para representar a potência reativa de uma instalação elétrica.

Essa parcela está associada à formação de campos magnéticos e elétricos em equipamentos como motores, transformadores e reatores.

Diferentemente da potência ativa, medida em kW, a potência reativa não corresponde diretamente ao trabalho útil produzido, mas participa do funcionamento de diversas cargas.

Qual é a diferença entre kVAr e kVArh?

KVAr indica potência reativa instantânea ou demandada em determinado momento.

Já kVArh significa quilovolt-ampere reativo-hora e representa a energia reativa acumulada ao longo de um período.

A análise de kVArh pode aparecer na avaliação da fatura de energia e ajudar a identificar excedentes de energia reativa, conforme os critérios aplicáveis ao consumidor e à modalidade de fornecimento.

O banco de capacitores reduz a potência ativa?

Em regra, o banco de capacitores não reduz diretamente a potência ativa necessária para realizar o trabalho da carga.

Sua função principal é fornecer localmente parte da potência reativa requerida, melhorando o fator de potência e reduzindo a circulação de corrente reativa pela instalação.

Como consequência, podem ser reduzidos esforços elétricos, aquecimentos e perdas associadas ao transporte de corrente, mas o efeito real depende das características, das medições e das condições de operação da rede.

Todo baixo fator de potência exige banco automático?

Não.

O baixo fator de potência indica a necessidade de avaliação, mas não determina sozinho qual solução deve ser aplicada.

É necessário analisar o perfil de carga, os horários de funcionamento, a variação da demanda, a presença de cargas não lineares, as medições elétricas e as condições da instalação.

Dependendo do comportamento da carga, pode ser considerada uma solução fixa ou automática.

O dimensionamento deve ser realizado por profissional qualificado, com base no projeto e nas condições reais da rede.

O que são harmônicas e por que devem ser avaliadas?

Harmônicas são distorções na forma de onda da tensão ou da corrente, frequentemente associadas a cargas eletrônicas e outros equipamentos não lineares.

Elas podem aumentar aquecimentos, interferir no desempenho de componentes e influenciar a escolha da solução de correção do fator de potência.

Por isso, a aplicação de um banco de capacitores deve considerar medições e análise da qualidade de energia.

Em determinadas configurações, podem ser adotadas soluções com filtragem de distorções harmônicas, sem presumir que essa função seja adequada a toda instalação.

Banco de capacitores serve como nobreak ou gerador?

Não.

Banco de capacitores, nobreak industrial, estabilizador de tensão de grande porte e gerador são equipamentos com funções diferentes.

O banco de capacitores é utilizado principalmente para correção do fator de potência e gestão da potência reativa.

Ele não substitui uma fonte de energia de emergência, não mantém a carga energizada durante uma interrupção e não realiza a função própria de um gerador ou de um nobreak.

Conforme as especificações do equipamento, opera em tensões de 220V a 440V, em 60Hz, e atende potências de 5 a 500 kVAr.

O produto conta com contatores especiais para carga capacitiva, disjuntores de proteção por estágio, controladores eletrônicos microprocessados e capacitores autorregenerativos com dispositivo anti-explosão.

O sistema monitora o fator de potência e aciona ou desliga estágios conforme a demanda de carga.

O tratamento de harmônicas depende de avaliação específica e da configuração adotada, pois um banco de capacitores isolado não constitui uma solução universal de filtragem.

As aplicações incluem indústrias de pequeno, médio e grande porte, condomínios comerciais e residenciais, hospitais, hotéis, redes de supermercados e shopping centers.

O equipamento também pode ser avaliado por engenheiros e projetistas envolvidos em instalações de baixa ou média tensão.

A adequação não deve ser presumida apenas pelo segmento ou pela potência instalada.

A escolha entre banco fixo e automático, a necessidade de filtragem e as condições de instalação dependem de levantamento técnico, medições e análise da rede.
