Dimensionamento de banco de capacitores

Dimensionamento de banco de capacitores: guia técnico para correção do fator de potência

O dimensionamento de banco de capacitores é o processo de determinar a potência reativa, em kVAr, e a configuração necessárias para corrigir o fator de potência de uma instalação sem provocar compensação excessiva.

Dimensionamento de banco de capacitores: fundamentos e diagnóstico do fator de potência

O estudo deve considerar o comportamento real das cargas, as medições elétricas, o perfil de operação e as condições da rede.

Um banco de capacitores pode ser fixo ou automático e atua fornecendo potência reativa capacitiva para compensar parte da potência reativa indutiva consumida por motores, transformadores e outros equipamentos.

O que é fator de potência

O fator de potência indica o grau de aproveitamento da energia elétrica fornecida à instalação.

Para compreendê-lo, é útil diferenciar três grandezas:

• Potência ativa, medida em kW: Corresponde à parcela efetivamente convertida em trabalho, calor, movimento ou outra forma útil de energia.
• Potência reativa, medida em kVAr: É necessária ao funcionamento de campos magnéticos em cargas indutivas, mas não realiza trabalho útil diretamente.
• Potência aparente, medida em kVA: Representa a combinação vetorial entre potência ativa e potência reativa e expressa a solicitação total da infraestrutura elétrica.

O fator de potência relaciona a potência ativa à potência aparente.

Quanto mais próximo de uma condição predominantemente ativa estiver o consumo, melhor tende a ser o aproveitamento da capacidade de cabos, transformadores, barramentos e dispositivos de proteção.

Em contrapartida, um fator de potência baixo indica maior participação de energia reativa na demanda elétrica.

Por que o baixo fator de potência exige atenção

Quando a instalação apresenta baixo fator de potência, a corrente elétrica necessária para transportar determinada potência ativa tende a aumentar.

Essa corrente adicional ocupa capacidade do sistema, pode elevar as perdas elétricas e contribui para o aquecimento de cabos, transformadores e conexões.

Também pode reduzir a margem disponível para expansão de cargas e aumentar a solicitação de equipamentos de baixa ou média tensão.

A energia reativa excedente ainda pode gerar cobranças conforme os critérios aplicáveis à unidade consumidora e à concessionária.

Por isso, a correção do fator de potência não deve ser tratada apenas como a instalação de um painel com capacitores.

É necessário entender a origem da demanda reativa, os horários em que ela ocorre e a forma como varia durante a operação.

A compensação adequada pode reduzir a corrente total circulante, melhorar o aproveitamento da infraestrutura e contribuir para maior estabilidade da tensão interna.

Esses efeitos dependem da especificação correta, da compatibilidade com o sistema e da operação segura do banco; não representam uma solução automática para todos os problemas de qualidade de energia.

Diagnóstico antes do dimensionamento

O levantamento inicial deve reunir informações técnicas e operacionais suficientes para evitar que o banco seja subdimensionado, superdimensionado ou incompatível com a instalação.

Entre os dados normalmente avaliados estão:

• Faturas de energia elétrica e registros de excedente de energia reativa;
• Demanda contratada e demanda medida, quando aplicável;
• Valores históricos de fator de potência;
• Potência ativa em kW, potência reativa em kVAr e potência aparente em kVA;
• Tensão, corrente e frequência do sistema;
• Relação de motores, transformadores, máquinas e demais cargas indutivas;
• Horários de funcionamento, turnos e variações de produção;
• Entrada e saída de cargas ao longo do dia;
• Existência de inversores, retificadores, fontes chaveadas ou outras cargas não lineares;
• Espaço físico, ventilação, acessibilidade e condições do painel elétrico.

Medições realizadas em diferentes períodos são importantes porque uma leitura pontual pode não representar o comportamento da planta.

Uma indústria com produção variável, por exemplo, pode apresentar fator de potência adequado em determinado horário e baixo em outro.

Da mesma forma, uma instalação com grandes motores funcionando de modo intermitente pode exigir uma estratégia de compensação diferente daquela adotada para uma carga praticamente constante.

Dimensionamento de banco de capacitores é a análise técnica que determina quanto de potência reativa capacitiva deve ser aplicado, em quais condições e com qual configuração de estágios, para melhorar o fator de potência da instalação com segurança e sem compensação excessiva.

Esse diagnóstico também deve verificar se existem distorções harmônicas relevantes.

A presença de harmônicas pode alterar o comportamento dos capacitores e aumentar o risco de ressonância entre o banco e a rede.

Nesses casos, a simples aplicação de uma potência calculada a partir da média das faturas pode não ser suficiente.

A qualidade da energia deve ser analisada antes da definição da solução.

Engenharia aplicada ao estudo da instalação

O cálculo e a seleção do banco devem ser tratados como etapas de um estudo de engenharia elétrica, e não como uma escolha baseada apenas na potência nominal dos equipamentos.

O profissional responsável precisa confrontar dados de projeto, medições de campo, características das cargas, requisitos de proteção e condições de operação.

Essa experiência aplicada ao diagnóstico é relevante porque cada instalação possui uma combinação própria de tensão, corrente, cargas indutivas, regime de funcionamento e qualidade da energia.

Na prática, o levantamento pode indicar a necessidade de um banco automático, capaz de acionar e desligar estágios conforme a demanda, ou de um banco fixo, quando a carga reativa é estável e permanece em operação por períodos previsíveis.

A decisão deve ser baseada no perfil real da instalação, nos parâmetros monitorados e na necessidade de evitar tanto a insuficiência quanto o excesso de compensação.

A orientação técnica deve conectar o diagnóstico ao projeto, à instalação, ao comissionamento e à manutenção, preservando a segurança, a eficiência e a conformidade técnica do sistema.

Como calcular a potência reativa necessária do banco de capacitores

O cálculo da potência reativa necessária começa pela identificação da potência ativa consumida e pela comparação entre o fator de potência atual e o fator de potência desejado.

No dimensionamento de banco de capacitores, essa estimativa ajuda a definir a potência de correção em kVAr, mas não substitui medições elétricas, análise do perfil de carga e validação por profissional habilitado.

Fórmula básica para estimar a potência de correção

A relação educacional mais utilizada é:

Qc = P × (tan φ inicial − tan φ desejado)

Em que:

• Qc é a potência reativa aproximada do banco de capacitores, expressa em kVAr;
• P é a potência ativa da instalação, expressa em kW;
• φ Inicial corresponde ao ângulo de fase associado ao fator de potência medido;
• φ Desejado corresponde ao ângulo de fase associado ao fator de potência que se pretende alcançar;
• Tan φ representa a relação entre a potência reativa e a potência ativa em cada condição.

O fator de potência indica quanto da potência aparente, medida em kVA, está sendo efetivamente convertido em potência ativa, medida em kW.

A parcela restante está relacionada à potência reativa, medida em kVAr, frequentemente associada a cargas indutivas, como motores, transformadores e reatores.

Quanto menor o fator de potência, maior tende a ser a corrente necessária para transmitir a mesma potência ativa.

Exemplo didático de cálculo

Considere, exclusivamente para fins ilustrativos, uma instalação com potência ativa de 300 kW, fator de potência inicial de 0,78 e fator de potência desejado de 0,95.

O procedimento consiste em:

1. Identificar o valor de tan φ correspondente ao fator de potência inicial de 0,78.
2. Identificar o valor de tan φ correspondente ao fator de potência desejado de 0,95.
3. Subtrair o segundo valor do primeiro.
4. Multiplicar a diferença pela potência ativa de 300 kW.
5. Usar o resultado como referência inicial para a potência de correção em kVAr.

Na prática, a potência ativa pode variar durante o dia, enquanto motores entram e saem de operação, cargas são ampliadas ou processos industriais mudam.

Por isso, um resultado calculado a partir de uma única leitura pode não representar a necessidade real de toda a instalação.

Banco fixo ou banco automático

A escolha entre banco de capacitores fixo e automático depende principalmente da variação da carga e do comportamento do fator de potência ao longo da operação.

• Banco fixo: Pode ser considerado quando a carga indutiva permanece relativamente estável e a necessidade de compensação é previsível.

  A aplicação exige cuidado para evitar que os capacitores permaneçam conectados quando a carga estiver reduzida.

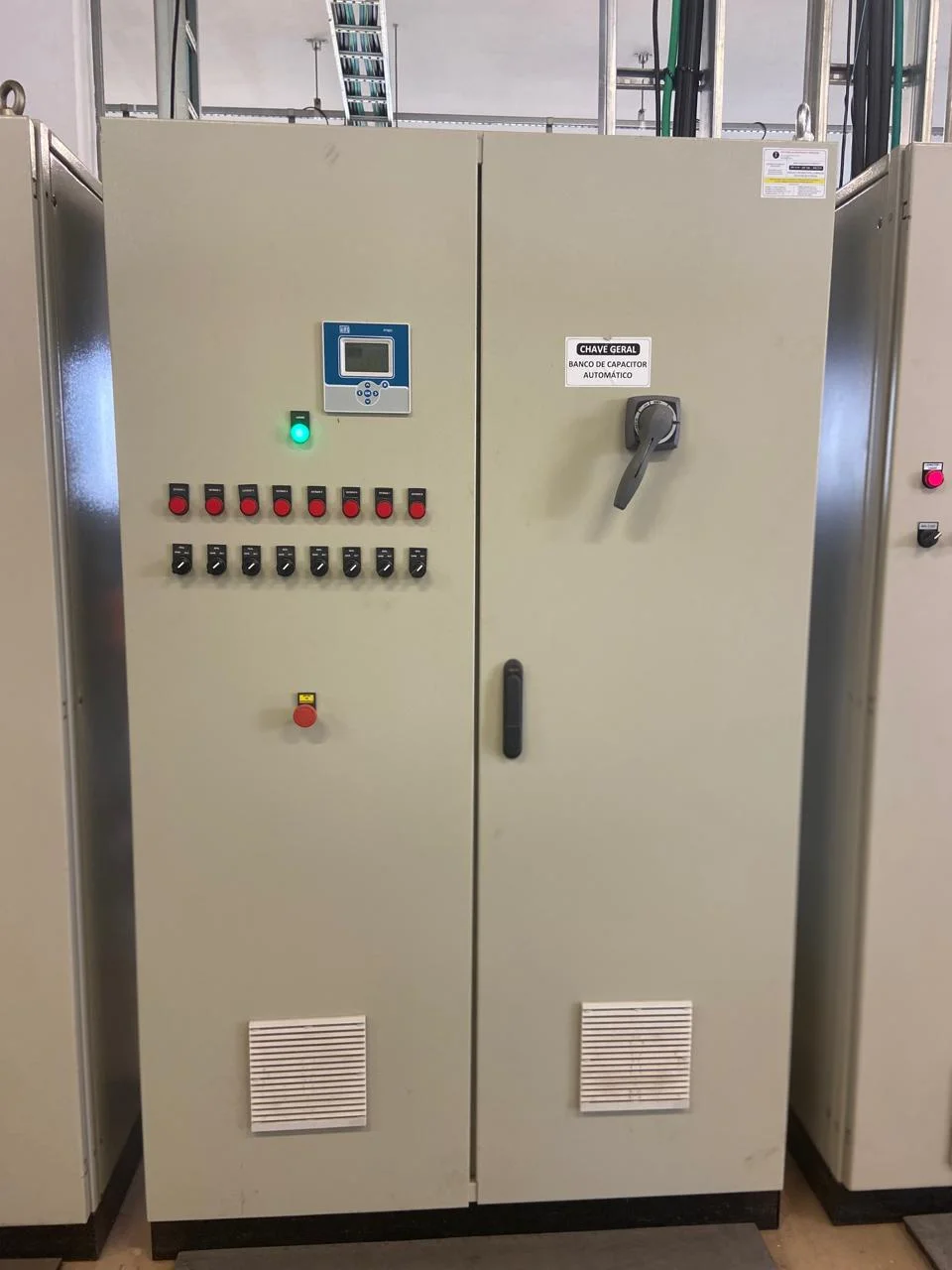

• Banco automático: É mais apropriado quando a demanda varia em diferentes horários ou etapas do processo.

  Nesse caso, um controlador microprocessado monitora o fator de potência e comanda diferentes estágios de capacitores conforme a necessidade identificada.

Um banco automático pode ser composto por vários estágios, permitindo uma correção mais gradual.

A quantidade e a potência de cada estágio devem considerar a faixa de variação da carga, a potência mínima normalmente utilizada, a resposta do controlador, a tensão do sistema e a possibilidade de expansão futura.

Como evitar compensação excessiva

A compensação não deve ser dimensionada simplesmente para instalar a maior quantidade possível de kVAr.

Se o banco permanecer conectado quando a carga indutiva estiver baixa, poderá ocorrer excesso de energia reativa capacitiva, alterações indesejadas no fator de potência e condições inadequadas de operação.

Também é necessário investigar a presença de distorções harmônicas.

Capacitores podem interagir com indutâncias da rede e criar condições de ressonância, especialmente em instalações com inversores de frequência, retificadores, fontes chaveadas, nobreaks ou outros equipamentos não lineares.

A análise da qualidade da energia deve orientar a seleção da solução, das proteções e, quando aplicável, de recursos para reduzir os efeitos das harmônicas.

Etapas do dimensionamento de banco de capacitores

1. Levantar a potência ativa em kW e o fator de potência em diferentes condições de operação.
2. Analisar faturas de energia, demanda contratada, registros de medição e eventual cobrança de energia reativa excedente.
3. Identificar as principais cargas indutivas e seus horários de funcionamento.
4. Definir o fator de potência de referência sem buscar compensação excessiva.
5. Aplicar a fórmula Qc = P × (tan φ inicial − tan φ desejado) como estimativa preliminar.
6. Avaliar a necessidade de banco fixo ou automático e estabelecer a divisão em estágios.
7. Verificar tensão, frequência, corrente, distorções harmônicas, proteção e condições de instalação.
8. Validar a especificação por meio de medições e análise de engenharia elétrica.
9. Parametrizar o controlador e confirmar o comportamento do banco durante o comissionamento.
10. Acompanhar o fator de potência, as correntes, as tensões e os alarmes após a entrada em operação.

Limites do cálculo sem medições

A fórmula fornece uma referência matemática, mas o dimensionamento definitivo depende das condições reais da instalação.

É preciso considerar variações de carga, regime de operação, tensão disponível, corrente, harmônicas, temperatura, espaço físico, coordenação das proteções e características dos equipamentos conectados.

Essa avaliação é especialmente importante em instalações de diferentes níveis de complexidade, desde pequenos negócios até indústrias e empreendimentos de maior porte.

A empresa pode ser consultada para uma avaliação de fator de potência e para a definição da solução adequada à instalação.

Critérios técnicos, segurança e aplicação em diferentes instalações

A escolha de um banco de capacitores deve considerar o comportamento real da instalação, e não apenas a potência nominal das cargas.

Em sistemas de baixa ou média tensão, a especificação precisa relacionar fator de potência, tensão, frequência, potência reativa, perfil de demanda, distorções harmônicas, espaço disponível e condições de operação.

Esse cuidado pode reduzir o risco de compensação inadequada e favorece uma solução compatível com a infraestrutura elétrica existente.

Banco fixo ou automático: qual é a diferença?

O banco de capacitores fixo mantém uma quantidade definida de potência reativa conectada ao sistema.

Por isso, pode ser adequado a cargas indutivas estáveis, com pouca variação de funcionamento e demanda relativamente previsível.

A seleção deve ser criteriosa, pois a permanência da compensação quando a carga diminui pode provocar excesso de energia capacitiva e elevar o risco de sobretensão ou de ressonância.

O banco automático utiliza estágios de capacitores comandados por um controlador, que acompanha o fator de potência e ajusta a compensação conforme a demanda.

Essa configuração tende a ser mais apropriada para instalações com variação de carga, como indústrias, supermercados, hospitais, hotéis e empreendimentos comerciais.

A quantidade de estágios e a faixa de atuação devem ser definidas a partir das medições e do comportamento das cargas, evitando acionamentos excessivos ou uma correção insuficiente.

Tensão, frequência e compatibilidade elétrica

Antes de especificar o equipamento, é necessário confirmar a tensão nominal do sistema, a frequência, o esquema de conexão, a potência disponível e o nível de curto-circuito aplicável.

Esses dados não substituem a conferência da instalação: a tensão de operação, a classe do sistema e a forma de conexão precisam ser compatíveis com o projeto e com as condições verificadas em campo.

A potência nominal do banco deve ser relacionada à necessidade efetiva de correção, à capacidade dos condutores e dispositivos de proteção e à possibilidade de expansão da planta.

Em aplicações associadas à média tensão, a engenharia deve avaliar também a interface com transformadores, cubículos, alimentadores e demais equipamentos do sistema.

Não se deve transferir automaticamente uma configuração de baixa tensão para uma instalação de média tensão sem validação técnica específica.

Proteções e componentes de manobra

A utilização de contatores próprios para carga capacitiva é importante porque o chaveamento de capacitores pode produzir correntes transitórias diferentes das observadas em cargas convencionais.

Esses componentes devem ser selecionados de acordo com a aplicação e coordenados com os demais elementos do painel.

Os disjuntores de proteção por estágio permitem individualizar a proteção dos conjuntos de capacitores e facilitam a identificação de anomalias durante a manutenção.

A proteção contra surtos e sobrecorrentes complementa a segurança do conjunto, mas não elimina a necessidade de aterramento adequado, coordenação da proteção, inspeções e manutenção conforme o projeto elétrico.

Essas características devem ser verificadas na documentação do equipamento e relacionadas às condições reais de instalação antes da montagem e energização.

Harmônicas e risco de ressonância

A correção do fator de potência não deve ser analisada isoladamente quando a instalação possui inversores de frequência, fontes chaveadas, retificadores, sistemas de automação ou outras cargas não lineares.

Esses equipamentos podem introduzir distorções harmônicas, alterando a forma de onda da corrente e da tensão.

A conexão de capacitores em uma rede com harmônicas pode modificar a frequência de ressonância do sistema.

Dependendo das características da rede, isso pode ampliar correntes harmônicas, aquecer componentes ou provocar desligamentos.

Por essa razão, é recomendável realizar análise da qualidade da energia, incluindo medições de tensão, corrente, fator de potência e distorção harmônica, antes de definir a configuração final.

O tratamento de harmônicas depende de avaliação específica e da configuração adotada, pois um banco de capacitores isolado não constitui uma solução universal de filtragem.

Onde o banco de capacitores pode ser aplicado?

A solução pode ser avaliada em indústrias de pequeno, médio e grande porte, condomínios residenciais e comerciais, hospitais, hotéis, redes de supermercados e shopping centers.

Em todos esses ambientes, a decisão deve considerar o perfil de ocupação, a simultaneidade das cargas, a presença de motores e transformadores, a variação da demanda e os registros de energia reativa da instalação.

O equipamento também pode ser analisado por engenheiros e projetistas envolvidos em instalações de baixa ou média tensão.

A aplicação correta depende de projeto, especificação dos componentes, montagem, ensaios, parametrização e acompanhamento operacional.

Uma montagem modular pode facilitar expansões futuras, desde que o painel, os barramentos, a ventilação, a proteção e o espaço físico tenham sido previstos para essa possibilidade.

O que o banco de capacitores não é?

O banco de capacitores não é um painel elétrico de distribuição, pois sua função principal é fornecer compensação de potência reativa e auxiliar no controle do fator de potência.

Também não substitui um nobreak industrial, que tem finalidade distinta relacionada à continuidade de alimentação, nem equivale a um estabilizador de tensão de grande porte ou a um gerador de energia.

Essa distinção é importante porque a correção de energia reativa não resolve, sozinha, interrupções de fornecimento, variações severas de tensão, falta de capacidade de geração ou todos os problemas de qualidade de energia.

Cada necessidade exige diagnóstico e solução compatíveis com sua causa.

Comissionamento, monitoramento e manutenção

O comissionamento deve incluir a conferência das conexões, da sequência de fases, dos dispositivos de proteção, dos parâmetros do controlador e da resposta dos estágios à variação de carga.

O acompanhamento de start-up permite verificar se o banco está sendo acionado de modo coerente com a demanda e se o fator de potência permanece dentro do objetivo definido para a instalação.

Após a entrada em operação, é recomendável acompanhar fator de potência, tensão, corrente, temperatura, alarmes, atuação dos estágios e comportamento das cargas.

A manutenção deve considerar inspeção visual, reaperto conforme procedimento técnico, avaliação dos dispositivos de proteção, limpeza, ventilação e sinais de aquecimento ou degradação.

Medições periódicas ajudam a identificar alterações que não seriam percebidas apenas pela leitura da fatura de energia.

A implantação de um banco de capacitores deve ser tratada como uma etapa de engenharia, e não apenas como a conexão de um painel à rede elétrica.

Antes da instalação, é necessário confirmar se a solução é compatível com o perfil de consumo, a tensão disponível, as cargas conectadas e as condições de qualidade de energia da unidade.

Checklist de pré-instalação

Antes de definir a montagem e o local do banco de capacitores, recomenda-se verificar:

• Levantamento das cargas indutivas e dos principais equipamentos em operação;
• Análise das faturas de energia, demanda contratada e histórico do fator de potência;
• Medições de tensão, corrente, potência ativa, potência reativa e potência aparente;
• Avaliação do comportamento da carga em diferentes turnos, períodos e regimes de produção;
• Análise de distorções harmônicas e da qualidade da energia elétrica;
• Definição da tensão de operação e da potência nominal compatível com a instalação;
• Conferência do espaço disponível, ventilação, acessibilidade e condições do ambiente;
• Verificação da capacidade dos condutores, dispositivos de proteção e pontos de conexão;
• Avaliação da necessidade de banco fixo, banco automático ou solução com estágios distintos;
• Planejamento de manutenção, inspeção e acesso seguro ao equipamento.

Esse levantamento ajuda a evitar que a compensação seja definida apenas a partir de uma leitura isolada ou de uma estimativa sem relação com o regime real de funcionamento.

Em instalações com cargas variáveis, motores, transformadores, inversores de frequência ou equipamentos eletrônicos, a análise de harmônicas é especialmente relevante para reduzir riscos de ressonância e de operação inadequada.

Comissionamento e parametrização

Após a instalação, o comissionamento deve confirmar se o banco está conectado, protegido e configurado de acordo com as características da rede.

Essa etapa pode incluir a conferência das conexões, a verificação dos disjuntores de cada estágio, a inspeção dos contatores próprios para carga capacitiva e a validação das condições de ventilação e segurança do painel.

O controlador microprocessado precisa ser parametrizado para acompanhar o fator de potência e comandar a entrada ou a retirada dos estágios conforme a demanda.

A regulagem deve considerar a potência dos estágios, a relação de transformação quando aplicável, os limites de atuação e a resposta esperada da instalação.

O objetivo é evitar tanto a permanência de energia reativa excedente quanto a compensação excessiva, que também pode provocar condições indesejadas na rede.

Durante o start-up, o comportamento do banco deve ser observado em diferentes condições de carga.

O acompanhamento permite verificar se os estágios entram em operação de forma coerente, se o controlador reconhece os parâmetros elétricos e se há alarmes, aquecimento anormal, oscilações ou sinais associados à qualidade de energia.

Benefícios técnicos esperados

Quando corretamente especificado e aplicado, o banco de capacitores pode contribuir para:

• Reduzir o excedente de energia reativa sujeito a cobrança conforme as regras aplicáveis à instalação;
• Diminuir a corrente total circulante em determinados trechos do sistema;
• Reduzir o aquecimento associado à circulação de corrente em cabos, transformadores e outros componentes;
• Melhorar o aproveitamento da infraestrutura elétrica existente;
• Contribuir para maior estabilidade da tensão interna, conforme as condições da rede e da carga;
• Reduzir esforços operacionais sobre equipamentos conectados ao sistema;
• Acompanhar em tempo real parâmetros elétricos por meio do controlador e da visualização disponível no painel.

Esses benefícios não devem ser tratados como resultados automáticos ou independentes do projeto.

O desempenho depende do dimensionamento, das medições, do estado da instalação, das características das cargas, da qualidade da energia e da manutenção.

Por isso, após a entrada em operação, é recomendável acompanhar o fator de potência, a corrente, a tensão, os alarmes, a temperatura e o comportamento dos estágios em diferentes momentos de utilização.

A manutenção preventiva deve incluir inspeção visual, reaperto conforme procedimento técnico, avaliação dos dispositivos de proteção, verificação dos contatores, análise dos capacitores, limpeza e observação de sinais de aquecimento ou alteração de desempenho.

Qualquer intervenção deve ser realizada por profissionais habilitados, com a instalação desenergizada e conforme os procedimentos de segurança aplicáveis.

Avalie a compensação reativa conforme o perfil das cargas

Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA trabalha com bancos fixos e automáticos, montagem modular e suporte ao start-up e ao comissionamento, com atuação em São Paulo, Paraná, Minas Gerais e Paraíba.

Converse com a equipe para avaliar dimensionamento de banco de capacitores no contexto do seu empreendimento e definir o escopo adequado.

Faturas, medições do fator de potência, turnos de operação e relação das cargas ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.

Dúvidas sobre dimensionamento de banco de capacitores

Quando usar banco automático em vez de banco fixo?

O banco automático tende a ser mais adequado quando a demanda de energia reativa varia ao longo do dia ou conforme o processo produtivo.

Seu controlador aciona diferentes estágios de capacitores conforme a necessidade medida.

O banco fixo pode ser considerado quando a carga é relativamente constante e o estudo elétrico demonstra que uma compensação permanente é compatível com a instalação.

A escolha deve ser feita após avaliar o perfil de carga, para evitar compensação insuficiente ou excessiva.

Como saber quantos kVAr são necessários?

A quantidade de kVAr depende das medições de potência ativa, fator de potência inicial, fator de potência desejado, tensão, regime de operação e características das cargas.

O cálculo preliminar pode orientar a análise, mas não substitui o levantamento elétrico e a validação por profissional habilitado.

Em instalações com cargas variáveis ou distorções harmônicas, também é necessário avaliar os estágios, a resposta do controlador e o risco de ressonância antes de especificar o banco.

Banco de capacitores elimina todos os problemas de qualidade de energia?

Não.

O banco é destinado principalmente à compensação de energia reativa e à correção do fator de potência.

Ele não substitui uma investigação completa de afundamentos, elevações de tensão, transientes, interrupções, desequilíbrios ou distorções harmônicas.

Dependendo do diagnóstico, podem ser necessárias outras medidas de engenharia.

A instalação de capacitores sem análise da qualidade da energia pode criar condições inadequadas de operação.

O banco de capacitores pode ser usado em qualquer instalação?

Não de forma indiscriminada.

A aplicação depende da tensão, frequência, potência, regime de carga, espaço disponível, proteção, condições ambientais e compatibilidade com a rede.

Em sistemas de maior complexidade ou média tensão, a avaliação técnica precisa ser ainda mais criteriosa.

Qual é a diferença entre banco de capacitores e nobreak?

O banco de capacitores corrige a demanda de energia reativa e o fator de potência, enquanto o nobreak industrial fornece alimentação de continuidade e proteção contra interrupções para cargas compatíveis com sua aplicação.

São equipamentos com funções diferentes.

O banco também não é painel de distribuição, estabilizador de tensão de grande porte ou gerador de energia.

A avaliação deve reunir dados de consumo, medições e condições de operação antes da definição do banco.
