Como a potência reativa influencia o fator de potência da instalação
A potência reativa está associada à troca de energia entre a rede e os campos elétricos ou magnéticos de determinadas cargas, influenciando a corrente e a capacidade exigida da infraestrutura elétrica.
Entender seu comportamento ajuda a avaliar a necessidade de compensação em instalações com motores, transformadores e outros equipamentos indutivos.
Relação com as demais grandezas elétricas
A potência ativa corresponde à parcela convertida em trabalho, calor, iluminação e outras formas de utilização da energia.
A potência aparente está relacionada à solicitação elétrica do sistema, enquanto o fator de potência expressa a relação entre a potência ativa e a aparente.
A interpretação conjunta dessas grandezas é necessária para avaliar a instalação e evitar conclusões baseadas apenas em uma indicação isolada.
Em redes com distorções harmônicas, a análise deve considerar o comportamento das formas de onda e as características das cargas não lineares.
Por que acompanhar as variações de carga
O acionamento de motores, as mudanças de turno e as alterações no processo produtivo podem modificar a demanda reativa ao longo da operação.
Por isso, uma leitura pontual pode não representar o funcionamento habitual de uma indústria, de um condomínio ou de um estabelecimento comercial.
Medições relacionadas aos horários de uso ajudam a identificar períodos de maior solicitação e a estabelecer uma base para o dimensionamento da compensação.
O histórico de operação também permite reconhecer mudanças após ampliações, inclusão de equipamentos ou revisão dos processos.
Compensação com bancos de capacitores
O banco de capacitores fornece compensação capacitiva que pode reduzir a demanda reativa indutiva atendida pela rede, conforme o dimensionamento e o ponto de instalação.
Uma configuração fixa pode ser avaliada para condições relativamente estáveis, enquanto a configuração automática permite acionar estágios conforme as variações monitoradas.
A escolha depende das medições, da tensão de operação, do perfil das cargas e dos requisitos de proteção dos componentes.
O controle da potência reativa precisa considerar também a possibilidade de compensação excessiva quando determinadas cargas são desligadas.
A presença de harmônicas exige avaliação específica antes da instalação dos capacitores, incluindo as condições de ressonância e a eventual necessidade de medidas adicionais.
Montagem, comissionamento e manutenção

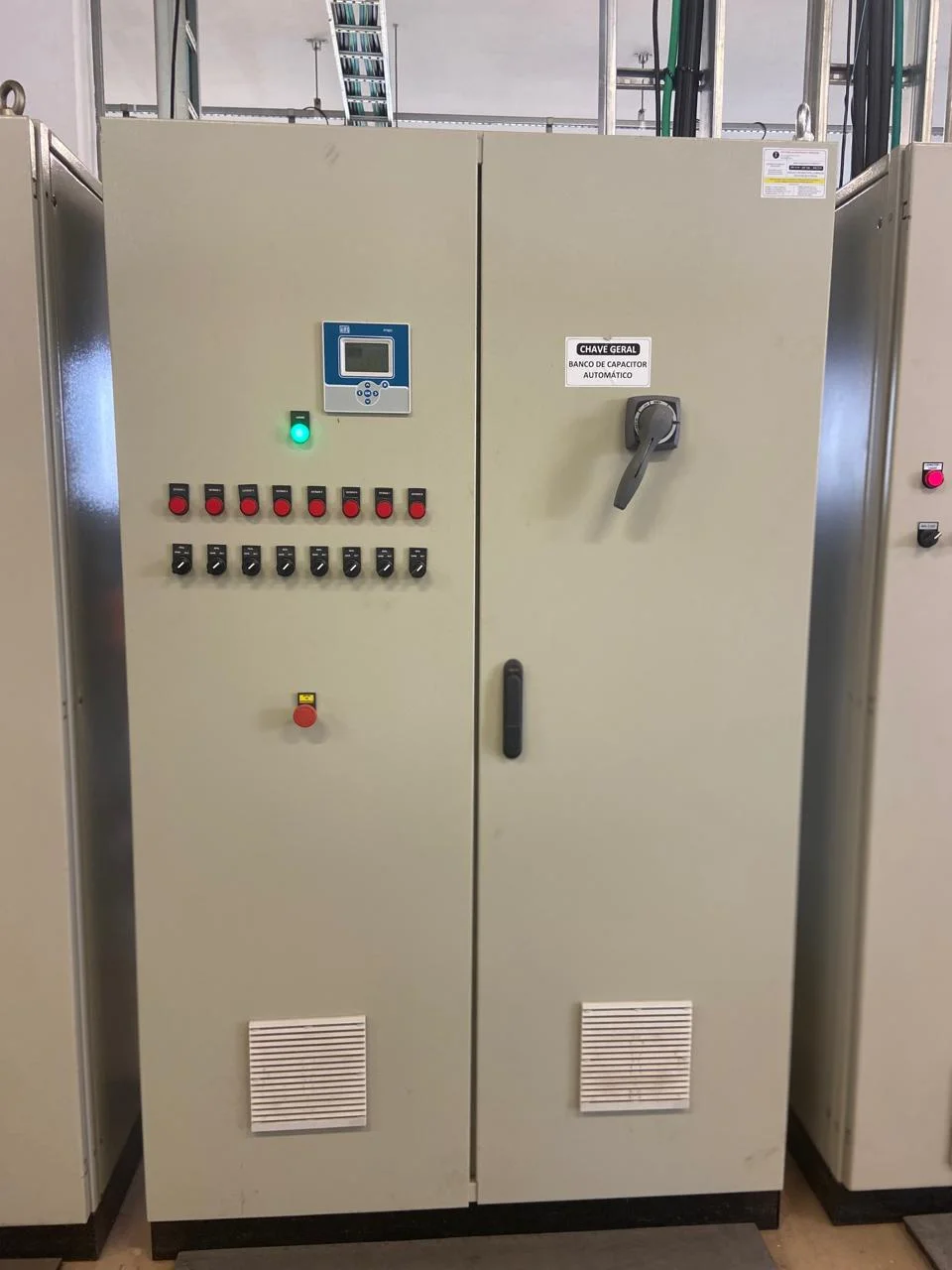

O painel pode reunir contatores próprios para cargas capacitivas, proteção por estágio, controlador eletrônico e capacitores autorregenerativos, de acordo com a configuração especificada.
A montagem modular facilita o planejamento de expansões, desde que a estrutura e as condições elétricas sejam reavaliadas antes de qualquer alteração.
No comissionamento, a equipe verifica a montagem, a lógica de acionamento e os parâmetros observados em campo, documentando as condições encontradas.
A manutenção acompanha conexões, ventilação, dispositivos de proteção e sinais de degradação dos componentes conforme o ambiente e o regime de funcionamento.
Esses cuidados vinculam a solução ao comportamento real da instalação e apoiam decisões futuras de operação e adequação.
Avalie a compensação reativa conforme o perfil das cargas
Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA trabalha com bancos fixos e automáticos, montagem modular e suporte ao start-up e ao comissionamento, com atuação em São Paulo, Paraná, Minas Gerais e Paraíba.
Converse com a equipe para avaliar potência reativa no contexto do seu empreendimento e definir o escopo adequado.
Faturas, medições do fator de potência, turnos de operação e relação das cargas ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.
Dúvidas sobre potência reativa
O banco de capacitores substitui um gerador?
O banco atua na compensação reativa, enquanto o gerador produz energia elétrica.
São equipamentos com finalidades diferentes, que devem ser definidos conforme a necessidade da instalação.
A compensação dispensa medições posteriores?
O acompanhamento ajuda a verificar o comportamento da solução diante das condições reais de carga.
Mudanças no processo ou na infraestrutura podem exigir nova avaliação.
