Banco de capacitores: funcionamento, benefícios e aplicações na correção do fator de potência

O banco de capacitores é um conjunto de capacitores instalado para compensar parte da energia reativa de cargas indutivas e auxiliar na correção do fator de potência de uma instalação elétrica.

O que é banco de capacitores e por que ele é utilizado?

Em sistemas de baixa tensão ou média tensão, motores elétricos, transformadores, reatores e outros equipamentos indutivos precisam de energia reativa para estabelecer seus campos magnéticos.

Essa energia não realiza trabalho útil diretamente, mas circula pela rede e ocupa capacidade dos cabos, transformadores e demais componentes da instalação.

A potência elétrica pode ser compreendida em três parcelas:

• Potência ativa: Medida em kW, corresponde à energia efetivamente convertida em trabalho, movimento, calor ou iluminação.
• Potência reativa: Medida em kVAr, está associada à formação de campos magnéticos e elétricos necessários ao funcionamento de determinadas cargas.
• Potência aparente: Medida em kVA, representa a combinação vetorial das potências ativa e reativa e indica a capacidade elétrica exigida da rede.

O fator de potência expressa a relação entre potência ativa e potência aparente.

Quando esse fator está baixo, a instalação precisa movimentar mais corrente para atender à mesma demanda de potência ativa.

Isso pode ocupar capacidade do sistema, aumentar o aquecimento de condutores e transformadores e contribuir para cobranças relacionadas ao excedente de energia reativa, conforme as regras aplicáveis e as características do fornecimento.

Exemplo educacional

Considere uma instalação elétrica com vários motores de indução operando simultaneamente.

Esses motores consomem potência ativa para movimentar máquinas, mas também demandam potência reativa para manter seus campos magnéticos.

Se a compensação não for adequada, a corrente total circulante pode ser maior do que a necessária para o trabalho realizado.

Um banco de capacitores fornece localmente parte da potência reativa requerida pelas cargas indutivas.

Com isso, a rede de alimentação pode deixar de suprir essa parcela da instalação, favorecendo o uso mais eficiente da capacidade elétrica disponível.

O resultado efetivo depende das cargas, das medições, do dimensionamento e das condições de operação; portanto, não é correto presumir uma economia específica sem diagnóstico técnico.

A aplicação deve considerar o perfil da instalação, a tensão de operação, a presença de distorções harmônicas e a relação entre cargas em baixa tensão e média tensão.

A seleção inadequada pode comprometer a segurança e o desempenho do sistema, tornando indispensáveis o levantamento elétrico e a avaliação por profissional habilitado.

A empresa busca relacionar a correção do fator de potência às condições reais da instalação, priorizando segurança, confiabilidade e conformidade técnica em vez de aplicar uma solução padronizada sem avaliação prévia.

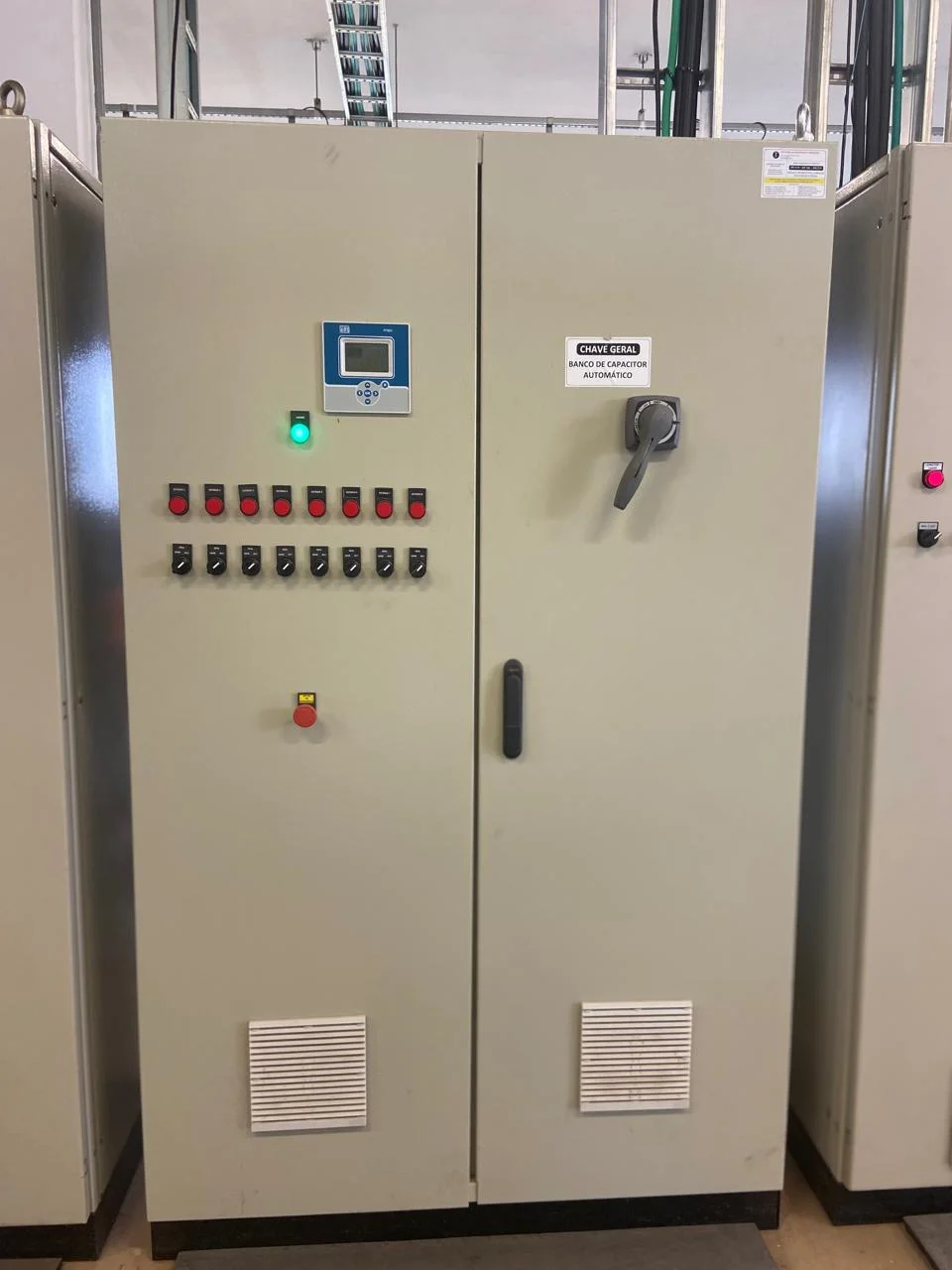

Como funciona o banco de capacitores automático?

O banco de capacitores automático monitora o fator de potência da instalação e compensa a energia reativa conforme a demanda elétrica varia.

Para isso, utiliza um controlador de fator de potência, estágios capacitivos e dispositivos de proteção integrados ao painel.

Funcionamento em etapas

1. Medição: Sensores e dispositivos de medição acompanham os parâmetros elétricos da instalação, incluindo o fator de potência e a demanda de carga.
2. Análise: O controlador eletrônico microprocessado compara os valores medidos com os parâmetros definidos no projeto.
3. Acionamento: Quando identifica necessidade de compensação, o sistema aciona um ou mais estágios capacitivos por meio de contatores especiais para carga capacitiva.
4. Acompanhamento: O controlador verifica o efeito da compensação e pode conectar outros estágios se a demanda aumentar.
5. Desligamento: À medida que a carga indutiva diminui, os estágios são desligados para evitar compensação excessiva.

A visualização digital facilita o acompanhamento dos parâmetros elétricos em tempo real e auxilia a identificação de condições que exigem avaliação técnica.

Cada estágio conta com disjuntor de proteção, enquanto a instalação pode incluir recursos de proteção contra surtos, sobrecorrentes e distorções harmônicas, conforme a configuração e o projeto da rede.

Nessa configuração, os capacitores são autorregenerativos e possuem dispositivo anti-explosão.

Essas características fazem parte da especificação apresentada, mas a seleção dos componentes, os ajustes do controlador e a necessidade de medidas específicas para harmônicas devem ser confirmados por meio de levantamento elétrico e projeto compatível com a instalação.

A automação é especialmente relevante em instalações cuja carga varia ao longo do dia, como plantas industriais, edifícios comerciais e outros sistemas com motores e equipamentos de comportamento alternado.

Já a definição dos estágios, da proteção e dos parâmetros de operação não deve ser feita apenas pela potência instalada: medições, tensão disponível, perfil de carga e qualidade da energia precisam ser considerados por profissional habilitado.

Quando contratado, o suporte técnico no start-up e no comissionamento contribui para verificar a montagem, parametrizar o controlador, testar os estágios e validar os valores medidos em campo.

Tipos de bancos de capacitores e critérios de aplicação

A escolha entre um banco de capacitores automático e um banco fixo deve considerar o comportamento das cargas, a variação do fator de potência e as condições da instalação elétrica.

Não existe uma configuração universalmente adequada: a seleção depende de levantamento de cargas, medições, análise da rede e projeto elaborado por profissional habilitado.

Banco automático ou banco fixo

O banco fixo mantém uma quantidade determinada de capacitação conectada ao circuito.

Essa alternativa pode ser considerada em instalações com carga relativamente estável, funcionamento previsível e demanda contínua de energia reativa.

Como a compensação não acompanha automaticamente as oscilações da carga, a aplicação deve ser avaliada para evitar compensação insuficiente ou excessiva.

O banco automático utiliza estágios capacitivos acionados conforme a necessidade identificada pelo controlador de fator de potência.

Essa característica favorece instalações em que motores, transformadores e outros equipamentos indutivos entram e saem de operação ao longo do dia.

O sistema pode conectar ou desconectar estágios de acordo com a demanda, desde que esteja corretamente parametrizado e dimensionado.

Critérios técnicos de especificação

Nessa configuração, as opções de banco de capacitores podem operar em tensões de 220 V a 440 V, em 60 Hz, com potências de 5 a 500 kVAr.

Esses valores devem ser confrontados com a tensão disponível, o regime de operação, a potência instalada e o perfil real de consumo da unidade.

A montagem modular é relevante quando há possibilidade de expansão da instalação, pois pode facilitar a incorporação de novos estágios ou adequações futuras, conforme o projeto.

Ainda assim, a expansão precisa considerar espaço físico, capacidade dos condutores, dispositivos de proteção, ventilação e comportamento das cargas.

Quando a carga variável favorece estágios automáticos

A adoção de estágios automáticos tende a ser analisada quando o fator de potência varia significativamente durante a operação, especialmente em ambientes com alternância de motores, linhas de produção, sistemas de climatização ou outros equipamentos de características indutivas.

O objetivo é ajustar a compensação à demanda, evitando manter toda a capacidade conectada quando ela não é necessária.

Em uma instalação com carga estável, um banco fixo pode ser tecnicamente considerado, desde que os cálculos e as medições indiquem que a compensação permanecerá adequada ao longo do ciclo de operação.

Em uma instalação com carga variável, o banco automático normalmente oferece maior flexibilidade de controle, mas exige parametrização e supervisão compatíveis com a dinâmica da rede.

Atenção ao dimensionamento, à ressonância e às harmônicas

O dimensionamento não deve ser baseado apenas na potência nominal dos equipamentos.

É necessário avaliar medições de tensão, corrente, fator de potência, demanda, distorções harmônicas e condições de curto-circuito, além da interação entre capacitores e demais componentes da instalação.

A inserção de capacitores sem análise pode favorecer condições de ressonância e ampliar distorções existentes.

Quando há cargas não lineares ou indícios de harmônicas, a solução precisa ser definida após análise específica da rede.

A presença de um banco de capacitores não substitui o estudo elétrico nem promove, isoladamente, a correção de todos os problemas de qualidade de energia.

Bloco de decisão prático

• Carga estável: Avaliar banco fixo quando as medições confirmarem demanda de compensação previsível e condições seguras de operação.
• Carga variável: Considerar banco automático com estágios controlados, especialmente quando o fator de potência oscila conforme a utilização dos equipamentos.
• Instalação com distorções harmônicas: Realizar análise profissional antes da especificação, verificando risco de ressonância e a necessidade de uma solução compatível com a qualidade da energia.

A definição do banco adequado deve partir de levantamento técnico, medições e projeto, e não apenas de uma faixa de potência.

A empresa também trabalha com montagem modular e soluções personalizadas conforme as características verificadas em cada instalação.

Benefícios para indústrias, edifícios e instalações comerciais

O banco de capacitores pode contribuir para uma operação elétrica mais eficiente ao compensar parte da energia reativa excedente na instalação.

Quando corretamente dimensionado e parametrizado, o equipamento ajuda a melhorar o fator de potência e pode reduzir cobranças associadas ao excedente de energia reativa, conforme as regras aplicáveis à unidade consumidora e à medição realizada.

A compensação também pode diminuir a corrente elétrica total circulante para uma mesma demanda de potência ativa.

Na prática, essa redução pode contribuir para limitar o aquecimento de cabos, transformadores e outros componentes sujeitos à circulação de corrente.

O efeito depende das características da instalação, das cargas conectadas, das condições de operação e da qualidade do dimensionamento.

Em instalações com motores, transformadores e outras cargas indutivas, a correção adequada do fator de potência pode colaborar para uma utilização mais equilibrada da capacidade elétrica disponível.

A estabilização das condições de tensão, quando alcançada dentro dos limites previstos no projeto, também pode favorecer a preservação dos equipamentos conectados.

Entretanto, o banco de capacitores não substitui uma análise completa de qualidade de energia, proteção, seletividade ou capacidade dos circuitos.

Entre as aplicações possíveis estão:

• Indústrias de pequeno, médio e grande porte, especialmente quando há presença relevante de motores e cargas indutivas.
• Condomínios comerciais e residenciais com áreas comuns, sistemas de bombeamento, elevadores ou outras cargas de maior demanda.
• Hospitais, hotéis, supermercados e shopping centers, onde a operação contínua de diversos equipamentos exige acompanhamento das condições elétricas.
• Instalações em baixa ou média tensão que precisam avaliar energia reativa, corrente circulante, aquecimento e capacidade disponível do sistema.

Os resultados não devem ser presumidos apenas pela instalação do equipamento.

Eles dependem do diagnóstico elétrico, do perfil de carga, do dimensionamento dos estágios, da existência de distorções harmônicas, da qualidade das conexões, da manutenção e das condições reais de operação.

Por isso, é recomendável realizar levantamento técnico e consultar as regras vigentes da ANEEL antes de definir a solução.

A análise pode orientar a especificação, a instalação e a manutenção do banco de capacitores de acordo com os requisitos técnicos identificados no local.

Instalação, proteção, comissionamento e manutenção

A instalação de um banco de capacitores deve ser precedida por um diagnóstico elétrico, pois a compensação de energia reativa precisa acompanhar o comportamento real da carga.

Uma especificação inadequada pode provocar atuações indevidas, sobrecarga ou interação indesejada com harmônicas da rede.

Checklist pré-instalação

Antes da montagem, é recomendável realizar:

• Levantamento das cargas, com identificação de motores, transformadores, inversores e demais equipamentos de característica indutiva;
• Medições de tensão, corrente, fator de potência e demanda em diferentes condições de operação;
• Análise de harmônicas e verificação de possíveis riscos de ressonância;
• Confirmação da tensão disponível, da frequência de operação e da potência necessária;
• Avaliação do espaço físico, ventilação, acessibilidade, rota de cabos e condições do local de instalação;
• Conferência da compatibilidade com o sistema elétrico existente e com o projeto da instalação.

O dimensionamento deve ser elaborado por profissional habilitado, com base em medições e critérios de engenharia.

Proteção e montagem

Cada estágio deve contar com proteção adequada, incluindo disjuntores de proteção por estágio e contatores próprios para carga capacitiva.

Também devem ser avaliadas medidas contra surtos e sobrecorrentes, além da ventilação do painel, do aperto das conexões, da organização dos condutores e da identificação dos circuitos.

Em redes com cargas não lineares, a análise de distorção harmônica é indispensável antes de definir a configuração do banco.

É importante não confundir esse equipamento com painel elétrico de distribuição, nobreak industrial, estabilizador de tensão de grande porte ou gerador.

O banco de capacitores atua na compensação de energia reativa e na correção do fator de potência; os demais equipamentos possuem funções diferentes de distribuição, continuidade, condicionamento ou geração de energia.

Start-up e comissionamento

Após a instalação, o start-up e o comissionamento devem seguir uma sequência controlada:

1. Inspeção visual do painel, componentes, conexões, aterramento, ventilação e identificação;
2. Conferência da parametrização do controlador de fator de potência e dos limites de operação;
3. Verificação dos dispositivos de proteção e da lógica de acionamento dos estágios;
4. Realização de testes com a instalação em condições seguras e compatíveis com o projeto;
5. Validação dos valores medidos, incluindo tensão, corrente, fator de potência, temperatura e alarmes;
6. Registro das condições encontradas e orientação para a operação e a manutenção.

A validação em campo é relevante para confirmar se o comportamento do sistema corresponde aos parâmetros definidos no projeto.

Manutenção preventiva

A rotina de manutenção deve considerar inspeção visual, limpeza, reaperto de conexões, verificação de temperatura, estado dos contatores, atuação das proteções, ventilação, sinais de degradação e alarmes do controlador.

A periodicidade e a profundidade das intervenções dependem do projeto, do ambiente e do regime de operação.

O produto também conta com suporte em todo o território nacional quando aplicável.

Normas técnicas aplicáveis e requisitos de segurança devem ser observados em todas as etapas.

Avalie a compensação reativa conforme o perfil das cargas

Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA trabalha com bancos fixos e automáticos, montagem modular e suporte ao start-up e ao comissionamento, com atuação em São Paulo, Paraná, Minas Gerais e Paraíba.

Converse com a equipe para avaliar banco de capacitores no contexto do seu empreendimento e definir o escopo adequado.

Faturas, medições do fator de potência, turnos de operação e relação das cargas ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.

Dúvidas sobre banco de capacitores

O que é banco de capacitores?

O banco de capacitores é um conjunto de capacitores destinado à correção do fator de potência, compensando parte da energia reativa demandada por cargas indutivas.

Quando corretamente dimensionado, pode melhorar o aproveitamento da capacidade do sistema elétrico e reduzir a circulação desnecessária de corrente.

Banco automático ou fixo: qual escolher?

A escolha depende do perfil de consumo da instalação.

O banco fixo pode ser considerado quando a carga reativa permanece relativamente estável.

Já o banco automático utiliza estágios que entram e saem de operação conforme a variação da demanda, sendo mais adequado quando motores e outras cargas indutivas são acionados em diferentes momentos.

A decisão deve considerar medições elétricas, tensão de operação, potência necessária, variação das cargas e condições da instalação.

Um levantamento técnico ajuda a evitar compensação insuficiente ou excessiva.

O banco de capacitores pode reduzir multas?

Ele pode reduzir cobranças relacionadas ao excedente de energia reativa quando é corretamente especificado, instalado e ajustado às regras aplicáveis.

Isso não significa eliminação automática de multas, pois o resultado depende do perfil de carga, do dimensionamento, da operação e dos critérios de faturamento vigentes.

A avaliação deve considerar a fatura de energia, as medições do fator de potência e as regras atuais da ANEEL e da distribuidora.

Banco de capacitores filtra harmônicas?

Um banco de capacitores pode contribuir para o tratamento de distorções harmônicas quando integrado a uma solução adequada para as características da rede.

Porém, capacitores não devem ser instalados com a finalidade de filtrar harmônicas sem uma análise específica, pois podem ocorrer condições de ressonância e outros efeitos indesejados.

A decisão exige medições, avaliação da qualidade da energia e definição técnica compatível com as cargas e os equipamentos existentes.

Qual é a diferença entre banco de capacitores e nobreak ou gerador?

O banco de capacitores corrige o fator de potência e compensa energia reativa.

O nobreak fornece energia temporária e condicionada durante interrupções ou perturbações, enquanto o gerador produz energia elétrica para atender cargas quando a fonte principal está indisponível.

Portanto, são equipamentos com funções diferentes e não substituíveis entre si.

O banco de capacitores também não deve ser confundido com painel elétrico de distribuição ou estabilizador de tensão de grande porte.
