Energia reativa: entenda o fator de potência e o uso de bancos de capacitores

A energia reativa é a parcela da energia elétrica associada à criação e à manutenção de campos magnéticos ou elétricos em determinados equipamentos.

O que é energia reativa e por que ela importa

Em instalações de corrente alternada, ela não representa, por si só, o trabalho útil convertido em movimento, calor, iluminação ou processamento.

Ainda assim, é necessária para que cargas como motores, transformadores e alguns reatores funcionem corretamente.

Na prática, motores de indução precisam de um campo magnético para transformar energia elétrica em movimento mecânico.

Transformadores também dependem de campos magnéticos para transferir energia entre seus enrolamentos e adequar níveis de tensão.

Durante esse processo, parte da potência elétrica oscila entre a fonte e a carga, sem ser consumida de forma permanente como potência ativa.

Essa parcela é chamada de potência reativa e costuma ser expressa em volt-ampere reativo, cuja unidade é o var, ou em seus múltiplos, como kVAr.

Uma forma simples de visualizar o fenômeno é imaginar uma instalação industrial com motores que acionam bombas, compressores, ventiladores ou esteiras.

Esses motores utilizam potência ativa para produzir trabalho mecânico, mas também necessitam de potência reativa para estabelecer o campo magnético interno.

A energia reativa, portanto, não deve ser tratada como energia inútil ou como um defeito automático da instalação.

Ela faz parte do funcionamento de muitas cargas elétricas.

O problema aparece quando sua circulação é elevada em relação à potência ativa e ao perfil real de operação da planta.

Diferença entre energia ativa, reativa e aparente

A energia ativa é a parcela efetivamente transformada em trabalho ou em outras formas de energia aproveitável.

É ela que alimenta a iluminação, movimenta eixos, aquece resistências, opera sistemas eletrônicos e sustenta os processos produtivos.

Em termos de potência, é expressa em watts, quilowatts ou megawatts.

A energia reativa está relacionada à formação de campos magnéticos ou elétricos nas cargas.

Em termos de potência, é representada em var, kVAr ou MVAr.

Embora não produza trabalho útil da mesma maneira que a potência ativa, ela influencia diretamente a corrente que circula pelos condutores e pelos equipamentos da instalação.

Já a potência aparente corresponde à combinação vetorial entre potência ativa e potência reativa.

Sua unidade é o volt-ampere, normalmente indicada por VA, kVA ou MVA.

Ela expressa a solicitação total imposta à infraestrutura elétrica, incluindo cabos, barramentos, transformadores, dispositivos de proteção e demais componentes responsáveis pela condução e pela transformação da energia.

A relação pode ser representada pelo chamado triângulo de potências.

A potência ativa ocupa um eixo, a potência reativa ocupa o outro e a potência aparente corresponde à resultante.

Em uma representação conceitual, a relação entre essas grandezas é dada por:

• Potência aparente ao quadrado = potência ativa ao quadrado + potência reativa ao quadrado;
• Fator de potência = potência ativa dividida pela potência aparente.

Essas relações são ferramentas de interpretação e dimensionamento.

Elas não substituem medições, análise de qualidade de energia ou avaliação das condições específicas da instalação.

Por que a energia reativa aumenta a circulação de corrente

Para uma mesma potência ativa e uma mesma tensão, uma instalação com maior componente reativa tende a exigir uma corrente total mais elevada.

Isso ocorre porque a fonte precisa fornecer não apenas a potência associada ao trabalho útil, mas também a parcela necessária para os campos magnéticos e elétricos das cargas.

Essa corrente percorre cabos, barramentos, transformadores, disjuntores, contatores e outros elementos do sistema.

Mesmo quando a potência ativa consumida permanece semelhante, o aumento da corrente pode elevar as perdas elétricas por efeito Joule.

Essas perdas estão relacionadas à resistência dos condutores e aumentam com o quadrado da corrente.

Como consequência, podem surgir maior aquecimento, maior solicitação térmica dos componentes e redução da capacidade disponível da infraestrutura.

O impacto não deve ser interpretado de maneira isolada.

A intensidade dos efeitos depende de fatores como tensão de operação, distância dos circuitos, seção dos condutores, carregamento dos transformadores, regime de funcionamento, distribuição das cargas e condições de manutenção.

Por esse motivo, não é tecnicamente adequado concluir que toda instalação com energia reativa elevada apresentará automaticamente um determinado nível de perda, economia ou ganho operacional.

Em uma instalação de baixa ou média tensão, por exemplo, o dimensionamento precisa considerar a potência ativa prevista, a potência reativa, a potência aparente, a corrente de projeto, os dispositivos de proteção e as características das cargas.

A análise também pode precisar considerar partidas de motores, variações de demanda, cargas não lineares e distorções harmônicas.

O conceito de energia reativa é o ponto de partida, não o diagnóstico completo.

O papel do fator de potência na interpretação

O fator de potência indica quanto da potência aparente está associado à potência ativa.

Quanto mais próxima a potência aparente estiver da potência ativa, menor tende a ser a parcela reativa relativa.

Quando o fator de potência é baixo, a corrente necessária para entregar determinada potência ativa pode ser maior, aumentando a solicitação da infraestrutura elétrica.

Cargas indutivas, como motores e transformadores, costumam apresentar consumo de potência reativa indutiva.

A presença e a intensidade desse comportamento variam conforme a tecnologia do equipamento, o carregamento, o regime de operação e as condições da rede.

Um motor operando com baixa carga, por exemplo, pode apresentar comportamento diferente do mesmo motor em uma condição de maior utilização.

Por isso, a potência nominal instalada não é suficiente para definir, sozinha, a necessidade de compensação.

Também é importante distinguir energia reativa de distorção harmônica.

A primeira está associada à defasagem entre tensão e corrente em condições senoidais.

As harmônicas, por sua vez, deformam a forma de onda e podem exigir filtros, reatores ou outras medidas específicas.

Uma instalação pode apresentar energia reativa, harmônicas ou ambos os fenômenos.

A solução adequada depende da identificação correta das causas.

Como esse conceito se relaciona ao banco de capacitores

Um banco de capacitores pode ser utilizado, quando tecnicamente compatível, para compensar parte da potência reativa indutiva de uma instalação.

Os capacitores fornecem localmente uma parcela de potência reativa capacitiva, reduzindo a necessidade de sua circulação desde a fonte até determinadas cargas.

Em sistemas com variação de demanda, um banco automático pode acionar ou desligar estágios conforme o comportamento medido pelo controlador.

Essa aplicação não significa que a instalação de um banco de capacitores seja sempre necessária ou que produza economia automática.

Antes da especificação, é preciso avaliar o perfil de carga, as medições elétricas, o fator de potência, a presença de harmônicas, a topologia da rede, os níveis de tensão e as condições de operação.

O excesso de compensação também pode ser inadequado e, em determinadas configurações, a interação entre capacitores e harmônicas pode contribuir para condições de ressonância.

A atuação descrita envolve instalações e manutenção de bancos de capacitores, com foco em segurança, confiabilidade, eficiência e conformidade técnica.

Essas informações não substituem o levantamento específico de cada cliente, mas ajudam a entender a importância de buscar uma avaliação profissional antes de definir a compensação.

Ela se torna relevante porque influencia a potência aparente, o fator de potência, a corrente circulante e o dimensionamento da infraestrutura.

Entender essa relação ajuda a evitar dois erros comuns: considerar a energia reativa sempre inútil ou presumir que qualquer banco de capacitores resolverá todos os problemas da instalação.

A decisão deve partir de medições, análise técnica e compatibilidade entre a solução escolhida e o comportamento real da rede.

Fator de potência: como interpretar e por que corrigir

O fator de potência indica quão eficientemente uma instalação elétrica utiliza a potência aparente disponível para produzir trabalho útil.

Em termos práticos, ele relaciona a potência ativa, medida em kW, à potência aparente, medida em kVA.

Quanto mais próxima essa relação estiver de uma utilização eficiente, menor tende a ser a potência aparente necessária para atender à mesma carga ativa, desde que as demais condições do sistema permaneçam adequadas.

A potência ativa é a parcela efetivamente convertida em trabalho, calor, iluminação ou movimento.

A potência reativa, medida em kVAr, não realiza trabalho útil diretamente, mas é necessária para estabelecer campos magnéticos em cargas como motores, transformadores e alguns equipamentos industriais.

Já a potência aparente representa a combinação entre as parcelas ativa e reativa e influencia o dimensionamento de cabos, transformadores, dispositivos de proteção e demais componentes da instalação.

Fórmula conceitual do fator de potência

A relação básica pode ser apresentada assim:

FP = P / S

Em que:

• FP é o fator de potência;
• P é a potência ativa, em kW;
• S é a potência aparente, em kVA.

Em uma representação simplificada do triângulo de potências, a potência aparente pode ser relacionada à potência ativa e à potência reativa pela expressão S = √(P² + Q²), em que Q representa a potência reativa.

Essas fórmulas são conceituais e ajudam a interpretar o comportamento elétrico; não substituem medições, análise de qualidade de energia ou o projeto específico da instalação.

Por que o fator de potência afeta a corrente

Quando uma instalação precisa fornecer determinada potência ativa com fator de potência menor, a potência aparente tende a ser maior.

Como consequência, pode haver maior circulação de corrente para atender à mesma demanda de trabalho.

Em uma instalação trifásica, por exemplo, a corrente depende da tensão, da potência aparente e da configuração do sistema.

Por isso, duas plantas podem realizar trabalho semelhante, mas exigir correntes diferentes quando apresentam perfis distintos de potência reativa.

Essa corrente adicional pode influenciar o carregamento de condutores, transformadores e dispositivos de proteção.

Também pode contribuir para perdas e aquecimento, especialmente quando a infraestrutura opera próxima aos seus limites de projeto.

A interpretação depende das características reais da rede, do regime de operação e das condições de cobrança aplicáveis.

O que pode causar um fator de potência baixo

Entre as situações normalmente associadas a um fator de potência reduzido estão:

• Presença significativa de motores de indução, sobretudo em determinados regimes de carga;
• Transformadores operando com características de magnetização próprias;
• Equipamentos de soldagem e outras cargas industriais indutivas;
• Variações frequentes entre períodos de carga alta e baixa;
• Operação de equipamentos sem correspondência entre a capacidade instalada e a demanda efetiva;
• Alterações no processo produtivo ou na ocupação da instalação.

A presença de cargas eletrônicas também merece atenção, pois pode introduzir distorções harmônicas.

Nesse cenário, não basta observar apenas o fator de potência associado ao deslocamento entre tensão e corrente.

É necessário avaliar a qualidade de energia como um todo para evitar que uma solução de compensação seja especificada sem considerar possíveis interações com harmônicas e ressonâncias.

Como interpretar o fator de potência na prática

A avaliação deve combinar medições elétricas e histórico operacional.

Podem ser analisados o fator de potência ao longo do tempo, a demanda, as correntes por fase, a tensão, o comportamento das cargas e os registros disponíveis na medição da instalação.

A observação de um único instante pode não representar a operação normal, principalmente em empresas com turnos, processos intermitentes ou grande variação de produção.

Antes de definir um banco de capacitores ou qualquer outra medida corretiva, é recomendável verificar a topologia da rede, o tipo de carga, a existência de harmônicas, a variação da demanda e as condições dos equipamentos.

A potência instalada, isoladamente, não determina o dimensionamento adequado da compensação.

O sistema deve acompanhar o perfil real de operação e ser compatível com as proteções e os demais componentes elétricos.

Em uma avaliação de fator de potência, essa abordagem significa priorizar o diagnóstico e as medições antes de recomendar uma intervenção, considerando a realidade da instalação em vez de aplicar uma solução padronizada.

Como a energia reativa aparece na fatura de energia

A energia reativa nem sempre aparece na fatura com uma descrição simples e isolada.

Em determinados perfis de consumo, especialmente quando há medição de demanda e requisitos específicos de fornecimento, a cobrança pode apresentar indicadores relacionados ao excedente de energia reativa, ao fator de potência ou à demanda associada ao período faturado.

A forma de exibição depende do enquadramento do consumidor, do contrato, do sistema de medição e dos critérios adotados pela concessionária.

Por isso, a leitura correta não deve considerar apenas o valor total da conta.

É necessário observar os campos de consumo, demanda, período de medição e eventuais parcelas vinculadas ao baixo fator de potência ou ao excedente de energia reativa.

Esses lançamentos não devem ser confundidos automaticamente com o consumo de energia ativa, que representa a energia efetivamente convertida em trabalho, calor, iluminação ou movimento pelos equipamentos.

O que verificar na cobrança

A análise inicial pode incluir:

• Descrição das grandezas faturadas: Procure referências a energia ativa, demanda, fator de potência, energia reativa excedente ou termos equivalentes utilizados pela concessionária.

• Unidades de medição: Observe se os valores estão expressos em kWh, kW, kVArh ou outras unidades aplicáveis.

  A unidade ajuda a diferenciar consumo de energia, demanda e componentes reativos.

• Período de medição: Confira as datas consideradas e verifique se correspondem ao ciclo de faturamento esperado.
• Demanda contratada e medida: Em consumidores sujeitos a regras de demanda, compare os campos apresentados na fatura com o enquadramento e as condições contratuais.
• Indicadores de fator de potência: Avalie se há registros por intervalo, período de ponta ou fora de ponta, quando esse tipo de informação for disponibilizado.
• Valores adicionais ou excedentes: Identifique parcelas que não correspondam diretamente ao consumo convencional e solicite esclarecimento quando a descrição não for suficiente.
• Memória de cálculo e observações: Algumas faturas trazem notas, códigos ou detalhamentos que explicam a origem de determinados lançamentos.
• Histórico de meses anteriores: A comparação pode revelar recorrência, variação sazonal ou alteração associada ao perfil de operação da instalação.

A presença de uma cobrança relacionada à energia reativa não significa, por si só, que a solução seja instalar um banco de capacitores.

O fator de potência pode variar conforme a operação de motores, transformadores, sistemas de climatização, máquinas industriais e outras cargas indutivas.

Também pode haver influência de distorções harmônicas, alterações de carga, características da rede e condições de medição.

Antes de qualquer decisão, é recomendável confrontar a fatura com medições elétricas e com o comportamento real da instalação.

Fatura, contrato e regulamentação

A regulamentação aplicável pode variar conforme o tipo de consumidor, a modalidade de fornecimento, o nível de tensão, o contrato e as regras vigentes.

A Agência Nacional de Energia Elétrica, a ANEEL, é uma referência institucional para a regulamentação do setor, mas a interpretação da cobrança deve considerar também as informações da concessionária responsável pelo atendimento e os documentos contratuais do consumidor.

Em caso de dúvida, o responsável pela instalação deve solicitar à concessionária o detalhamento da grandeza faturada, do período considerado e do critério utilizado para o lançamento.

Essa conferência é especialmente importante quando há mudança de contrato, ampliação da planta, alteração no horário de funcionamento ou inclusão de novos equipamentos.

Uma análise técnica pode relacionar os dados da fatura às medições de campo, ao perfil de carga e às características da rede, sem presumir economia ou resultado financeiro antes do diagnóstico.

Assim, o consumidor consegue distinguir uma cobrança regulatória ou contratual de um aumento comum no consumo e tomar decisões com base em evidências técnicas.

Checklist de campos da fatura que merecem avaliação técnica

Esse checklist orienta a triagem inicial, mas não substitui a avaliação da concessionária, a análise contratual nem o diagnóstico de engenharia elétrica.

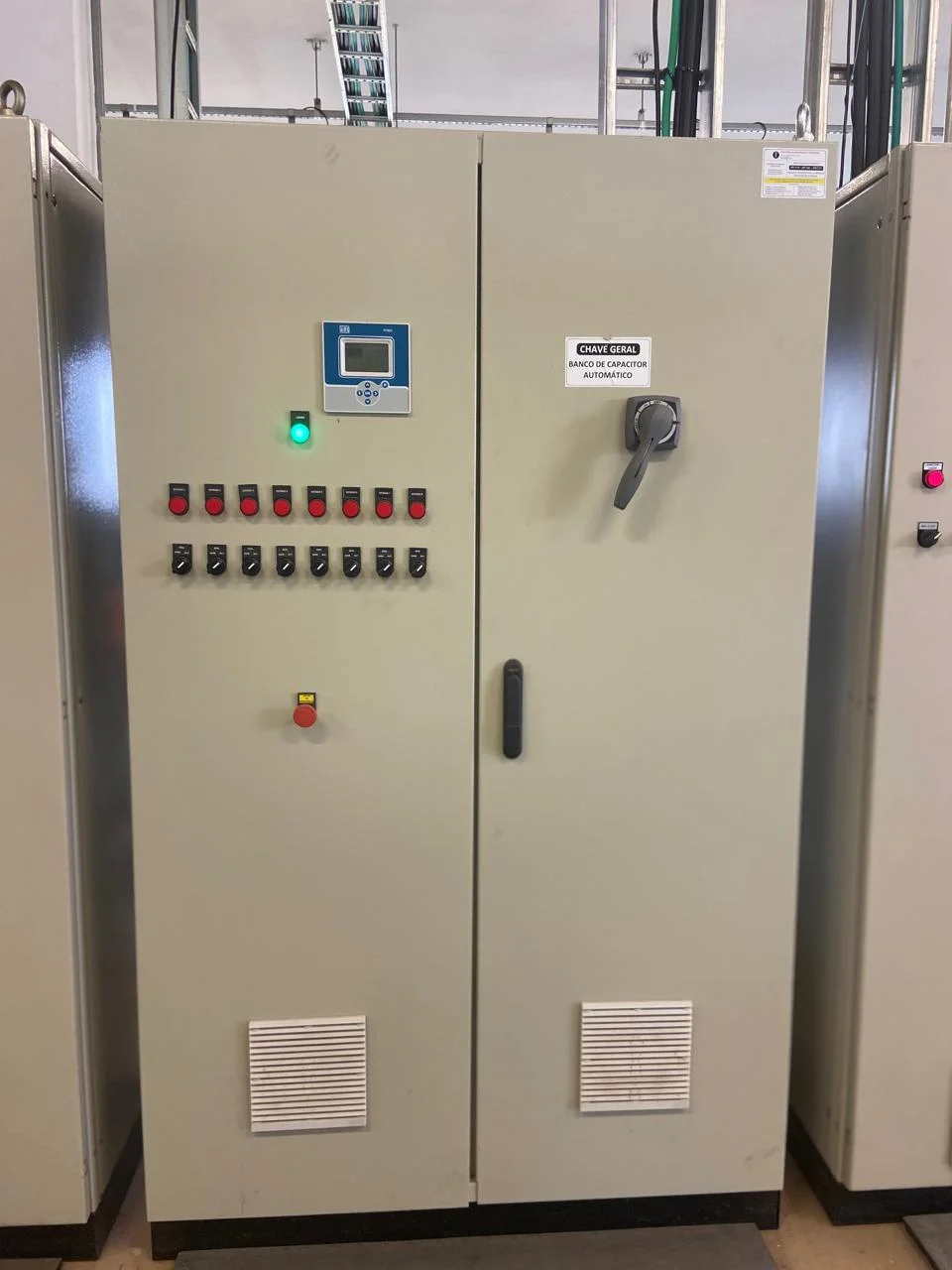

Banco de capacitores para correção do fator de potência

Um banco de capacitores é uma solução técnica utilizada para compensar parte da potência reativa associada a cargas indutivas, como motores e transformadores.

Ao fornecer potência reativa capacitiva de forma controlada, o equipamento pode contribuir para a correção do fator de potência e para uma operação mais adequada da instalação elétrica, desde que seja especificado a partir de medições e das características reais da carga.

O banco pode ser configurado como automático ou fixo.

No modelo automático, um controlador eletrônico microprocessado monitora o fator de potência e comanda a entrada ou a retirada de estágios de capacitores conforme a demanda da instalação.

Essa característica é especialmente relevante em plantas cuja carga varia ao longo do dia, porque a compensação precisa acompanhar o comportamento operacional em vez de permanecer permanentemente conectada.

Esses dados representam características de catálogo e não substituem o dimensionamento do projeto.

A escolha da tensão, da potência reativa, da quantidade de estágios e do tipo de acionamento depende da topologia da instalação, do perfil de carga, das medições elétricas e da presença de distorções harmônicas.

Entre os principais componentes estão:

• Capacitores para compensação de potência reativa;
• Contatores especiais para carga capacitiva;
• Disjuntores de proteção individual por estágio;
• Controlador eletrônico microprocessado;
• Painel de aço carbono com pintura eletrostática;
• Recursos de monitoramento dos parâmetros elétricos.

Os capacitores especificados para essa solução são autorregenerativos e contam com dispositivo antiexplosão.

O conjunto também pode incorporar proteção contra surtos e sobrecorrentes, além de recursos para filtragem de distorções harmônicas, conforme a configuração adequada ao sistema.

A existência desses recursos não elimina a necessidade de avaliar a qualidade de energia, a coordenação das proteções, o risco de ressonância e a compatibilidade entre o banco e os demais equipamentos da instalação.

Diagrama textual do funcionamento de um banco automático

Rede elétrica e cargas da instalação
→ medição dos parâmetros elétricos
→ controlador eletrônico microprocessado interpreta o fator de potência e a demanda
→ controlador compara a condição medida com a configuração definida em projeto
→ contatores especiais acionam ou retiram estágios de capacitores
→ capacitores fornecem compensação reativa conforme a necessidade
→ disjuntores protegem individualmente os estágios
→ controlador continua monitorando a instalação
→ novos estágios são adicionados ou removidos quando o perfil de carga se altera

Esse funcionamento diferencia o banco automático de um banco fixo.

No banco fixo, a compensação permanece associada a uma configuração determinada, o que pode ser adequado apenas em condições específicas e estáveis.

Já a alternativa automática permite acompanhar oscilações de demanda, mas exige parametrização, seleção apropriada dos estágios e verificação do comportamento do sistema durante a operação.

A potência instalada, isoladamente, não determina o banco de capacitores correto.

Duas instalações com a mesma potência nominal podem apresentar fatores de potência diferentes por causa do regime de funcionamento, da quantidade de motores em operação, do uso de inversores de frequência, da simultaneidade das cargas e das características do transformador e da rede.

Por isso, a definição deve considerar histórico de consumo, medições de fator de potência, demanda, corrente, tensão e harmônicas, além das condições de baixa ou média tensão.

A montagem modular pode facilitar expansões futuras, desde que a infraestrutura e o projeto prevejam essa possibilidade.

O suporte técnico durante o start-up e o comissionamento também é importante para verificar a instalação, a parametrização do controlador, o acionamento dos estágios e a resposta do conjunto em condições reais.

Assim, o banco de capacitores não deve ser escolhido apenas pela faixa de kVAr ou pela potência total da planta.

A informação de catálogo ajuda a identificar a solução disponível, enquanto a recomendação de projeto depende de diagnóstico técnico, medições e análise de compatibilidade.

Esse cuidado contribui para uma compensação segura, confiável e coerente com o perfil elétrico da instalação.

Benefícios técnicos e limites da correção de energia reativa

A correção do fator de potência pode melhorar as condições elétricas de uma instalação ao compensar parte da potência reativa associada a cargas indutivas, como motores e transformadores.

Quando o sistema é corretamente dimensionado e aplicado, a mesma potência ativa pode ser atendida com menor circulação de corrente elétrica na infraestrutura.

Esse efeito pode favorecer o uso mais eficiente de cabos, transformadores e dispositivos de proteção, mas não representa uma economia automática nem substitui o diagnóstico da instalação.

Benefícios potenciais e respectivas condições técnicas

• Redução da corrente elétrica total circulante: A compensação adequada da potência reativa pode reduzir a corrente exigida da rede para determinada potência ativa.

  A condição é que o banco de capacitores seja especificado conforme o perfil real de cargas, a tensão, a demanda e o fator de potência medido.

• Menor aquecimento de cabos e transformadores: Com menor corrente circulando, podem diminuir as perdas elétricas associadas à passagem de corrente e o aquecimento dos condutores e transformadores.

  Esse benefício depende da capacidade existente, do estado dos componentes, das conexões, da ventilação e da ausência de sobrecargas ou desequilíbrios.

• Melhor aproveitamento da infraestrutura elétrica: A redução da corrente pode aliviar a ocupação elétrica de cabos, barramentos, transformadores e dispositivos de manobra.

  Isso não significa que o banco de capacitores aumentará automaticamente a capacidade instalada, pois limites térmicos, queda de tensão, proteção e condições de curto-circuito continuam exigindo avaliação própria.

• Possível estabilização da tensão interna: A compensação pode contribuir para condições mais favoráveis de tensão em determinados pontos da instalação, especialmente quando a circulação de corrente reativa participa das quedas de tensão.

  O resultado depende da topologia da rede, da distância entre cargas e fonte, da rigidez do sistema e da variação da demanda.

• Apoio à eficiência operacional: Ao reduzir solicitações desnecessárias sobre parte da infraestrutura, a correção pode colaborar para uma operação mais eficiente e confiável.

  A análise deve considerar o conjunto da instalação, porque o desempenho não pode ser atribuído apenas à presença de um banco de capacitores.

• Preservação das condições de operação dos equipamentos: Menor aquecimento e melhor controle dos parâmetros elétricos podem favorecer a vida útil de cabos, transformadores e equipamentos conectados.

  Esse possível efeito depende também de manutenção, qualidade das conexões, temperatura ambiente, regime de funcionamento e conformidade dos demais componentes.

Limites e cuidados indispensáveis

A correção não deve ser definida apenas pela potência nominal instalada.

Cargas que entram e saem com frequência exigem avaliação do perfil de demanda para evitar compensação insuficiente ou excessiva.

Por isso, medições de fator de potência, corrente, tensão, demanda e qualidade de energia são referências importantes antes da especificação dos estágios do banco.

As distorções harmônicas merecem atenção especial.

Capacitores podem interagir com indutâncias da rede e criar condições de ressonância, ampliando correntes ou tensões harmônicas em determinadas circunstâncias.

Assim, a instalação deve considerar a presença de inversores, retificadores, fontes chaveadas e outras cargas não lineares.

A eventual filtragem de distorções harmônicas requer solução compatível com o espectro medido e não deve ser presumida apenas pela instalação de capacitores convencionais.

O dimensionamento também precisa considerar tensão de operação, sequência de acionamento, proteção por estágio, capacidade de manobra, ventilação, espaço físico e compatibilidade com o painel elétrico.

A parametrização inadequada do controlador pode provocar acionamentos desnecessários, baixo desempenho ou sobrecompensação.

Da mesma forma, componentes desgastados, conexões frouxas ou falhas de contatores podem comprometer a segurança e a confiabilidade do conjunto.

O banco de capacitores pode ser uma solução adequada em determinados cenários, porém seus benefícios e limites devem ser confirmados durante o diagnóstico, o comissionamento e o acompanhamento operacional.

Instalação e comissionamento do banco de capacitores

A instalação de um banco de capacitores não deve ser tratada como a simples conexão de um painel à rede elétrica.

Para que a compensação de potência reativa seja compatível com a operação da planta, é necessário avaliar o perfil de carga, a qualidade de energia, a infraestrutura existente e as condições de proteção em baixa ou média tensão.

O processo deve ser conduzido por profissionais habilitados, com documentação técnica e validação das condições reais da instalação.

Fluxo do diagnóstico ao comissionamento

1. Levantamento da instalação

   O primeiro passo é reunir informações sobre a entrada de energia, tensão de operação, demanda, cargas conectadas, regime de funcionamento e características do painel elétrico.

   Motores, transformadores, inversores de frequência, equipamentos de solda e outras cargas podem apresentar comportamentos diferentes ao longo do dia, influenciando a necessidade de compensação.

   Também é importante verificar a configuração elétrica existente, os dispositivos de proteção, o espaço disponível para o painel, as condições ambientais e a possibilidade de futuras ampliações.

   O levantamento deve considerar tanto a potência ativa utilizada quanto a circulação de potência reativa e as variações de carga durante a operação.

2. Medição e diagnóstico da qualidade de energia

   Antes de definir a solução, recomenda-se analisar os parâmetros elétricos da instalação por meio de medições compatíveis com o objetivo do projeto.

   Entre os aspectos que podem ser avaliados estão fator de potência, corrente, tensão, demanda, desequilíbrios e distorções harmônicas.

   Essa etapa é essencial porque um banco dimensionado apenas com base na potência instalada pode não acompanhar o comportamento real das cargas.

   A presença de harmônicas também exige atenção: a aplicação de capacitores sem uma análise adequada pode afetar a confiabilidade do sistema, tornando necessária a avaliação da compatibilidade entre a compensação, a rede e os equipamentos existentes.

3. Especificação técnica da solução

   Com base no diagnóstico, define-se a configuração mais adequada entre banco automático, banco fixo ou outra solução compatível com o perfil da instalação.

   No banco automático, o controlador monitora o fator de potência e comanda diferentes estágios de capacitores conforme a demanda.

   Esse acionamento gradual permite acompanhar cargas variáveis com mais precisão do que uma compensação fixa aplicada sem análise operacional.

   A especificação deve contemplar tensão, potência reativa, número de estágios, dispositivos de proteção, contatores apropriados para carga capacitiva, controlador, ventilação, acessibilidade e integração com o sistema elétrico.

   Esses dados de catálogo não substituem o dimensionamento específico da instalação.

4. Projeto, montagem e preparação do painel

   A montagem deve organizar os componentes de forma segura e acessível, considerando o painel de aço carbono com pintura eletrostática, a disposição dos capacitores, os disjuntores de proteção por estágio, os contatores especiais e o controlador eletrônico microprocessado.

   A montagem modular pode facilitar expansões futuras, desde que a infraestrutura elétrica e o projeto permitam essa evolução.

   Nesta fase, também devem ser conferidos os diagramas, a identificação dos circuitos, os pontos de conexão, o dimensionamento dos condutores, o sistema de aterramento e as condições de instalação.

   A documentação deve refletir a configuração efetivamente montada, incluindo os componentes utilizados e os parâmetros previstos para a operação.

5. Instalação e integração com a rede

   A instalação física envolve posicionamento, fixação, conexão dos circuitos de potência e comando, verificação das proteções e integração com o painel elétrico da planta.

   O trabalho não deve interromper ou alterar a operação de outros equipamentos sem planejamento, especialmente em ambientes industriais, hospitais, condomínios, supermercados e demais instalações com cargas críticas.

   Em aplicações de baixa ou média tensão, os procedimentos precisam respeitar o projeto, as características da entrada de energia, os requisitos da concessionária quando aplicáveis e as normas técnicas pertinentes.

   Qualquer incompatibilidade identificada durante a instalação deve ser analisada antes da energização do banco.

6. Testes antes da energização

   Antes do start-up, devem ser realizadas verificações visuais, mecânicas e elétricas.

   Entre os pontos normalmente avaliados estão aperto e identificação das conexões, continuidade dos circuitos, integridade dos dispositivos de proteção, aterramento, sequência de fases, condições dos capacitores, circuitos de comando e sinais do controlador.

   Também é necessário conferir se os parâmetros configurados correspondem ao projeto e se os estágios estão corretamente associados aos respectivos dispositivos de proteção e acionamento.

   Capacitores autorregenerativos e dispositivos antiexplosão contribuem para a segurança do produto, mas não eliminam a necessidade de instalação correta, proteção adequada e manutenção conforme a documentação aplicável.

7. Start-up e parametrização

   O start-up deve ocorrer de maneira controlada, observando a resposta do banco às variações de carga.

   O controlador é parametrizado para monitorar o fator de potência e acionar ou desligar os estágios de acordo com a demanda identificada.

   Durante essa etapa, devem ser observados os valores elétricos, a sequência de acionamento, a estabilidade dos parâmetros e a ausência de aquecimento ou comportamento anormal.

   A parametrização não deve ser baseada em valores genéricos.

   Ela precisa considerar a configuração real da instalação, os limites do equipamento, o perfil de carga e os resultados das medições.

   Se forem identificadas distorções harmônicas relevantes, ressonância ou incompatibilidade com a rede, a operação deve ser reavaliada antes da liberação definitiva.

8. Comissionamento e validação operacional

   O comissionamento confirma se o banco foi instalado conforme o projeto e se sua operação está coerente com as condições observadas no diagnóstico.

   A validação pode incluir comparação entre os parâmetros medidos antes e depois da entrada em operação, resposta dos estágios, atuação das proteções, leitura digital e comportamento do sistema em diferentes condições de carga.

   Ao final, recomenda-se registrar a configuração do painel, os parâmetros do controlador, os resultados dos testes, as pendências e as orientações de operação e manutenção.

   A entrega de documentação organizada facilita futuras intervenções e permite que alterações na planta sejam avaliadas antes de impactarem o sistema de compensação.

A empresa também informa suporte em todo o território nacional para o produto.

A indicação da solução, entretanto, deve sempre partir das medições, do projeto e das condições reais de cada instalação.

Manutenção, segurança e monitoramento da solução

A manutenção de um banco de capacitores deve preservar o desempenho da compensação, a segurança do painel e a confiabilidade da instalação elétrica.

Mesmo quando o equipamento utiliza capacitores autorregenerativos com dispositivo antiexplosão, essa característica não elimina a necessidade de inspeção, monitoramento e intervenção conforme a documentação técnica aplicável.

O acompanhamento começa pela leitura dos parâmetros apresentados pelo controlador eletrônico e pelo sistema de visualização digital.

Variações relevantes no fator de potência, acionamentos frequentes ou ausência de resposta dos estágios podem indicar alteração no perfil de carga, falha em componentes de comando, necessidade de investigação das conexões ou incompatibilidade entre a compensação instalada e as condições atuais da rede.

Também é importante observar sinais físicos e operacionais do painel, como aquecimento anormal, ruídos incomuns, odor de material aquecido, alarmes, atuação recorrente de proteções e irregularidades no acionamento dos contatores.

A presença desses sinais deve ser tratada como motivo para avaliação técnica, e não como indicação para improvisar ajustes ou substituir componentes sem diagnóstico.

Checklist genérico de inspeção e monitoramento

• Conferir se o controlador eletrônico está energizado e exibindo parâmetros coerentes com a operação da instalação.
• Verificar o acionamento e o desligamento dos estágios de capacitores conforme a variação da carga, sem assumir que todos os estágios devem permanecer ativos continuamente.
• Observar registros de alarmes, falhas, surtos e sobrecorrentes quando esses recursos estiverem disponíveis no equipamento.
• Avaliar sinais de aquecimento anormal no painel, nas conexões, nos contatores e nos demais componentes acessíveis durante uma inspeção segura.
• Examinar visualmente o estado geral do painel, identificando deformações, odores, marcas de aquecimento ou alterações que exijam investigação.
• Conferir se a visualização digital permite acompanhar o fator de potência e outros parâmetros previstos na configuração do sistema.
• Verificar se os dispositivos de proteção permanecem em condição operacional e se não houve atuação repetitiva sem causa esclarecida.
• Comparar o comportamento atual dos estágios com o perfil de carga conhecido, especialmente após mudanças em motores, transformadores, inversores ou processos produtivos.
• Investigar a presença de distorções harmônicas antes de alterar a compensação, pois a interação entre capacitores e harmônicas pode exigir análise específica de qualidade de energia.
• Registrar anomalias encontradas e encaminhá-las para avaliação de profissional qualificado, seguindo o manual do fabricante, o projeto e as normas aplicáveis.

A manutenção preventiva não deve ser definida apenas por uma periodicidade genérica.

O intervalo e a extensão das verificações dependem do ambiente, do regime de operação, da criticidade da instalação, das condições de carga e das orientações do fabricante.

Qualquer intervenção interna deve ser realizada por equipe habilitada, com a instalação desenergizada e com os procedimentos de segurança adequados.

A empresa destaca o uso de capacitores premium autorregenerativos, a visualização digital em tempo real e o compromisso com segurança, confiabilidade e eficiência.

Ainda assim, a condição real de cada instalação deve orientar a manutenção e qualquer decisão de ajuste ou expansão.

Onde o banco de capacitores pode ser aplicado

O banco de capacitores pode ser aplicado em instalações elétricas nas quais exista demanda relevante por potência reativa, especialmente quando cargas indutivas, como motores e transformadores, influenciam o fator de potência.

A indicação, porém, não é universal: a escolha entre uma solução automática ou fixa depende do perfil de carga, da topologia da rede, do nível de tensão, da presença de harmônicas e dos requisitos operacionais da instalação.

Em termos práticos, a avaliação pode ser pertinente para instalações de baixa ou média tensão que apresentem variação de carga ao longo do dia, cobrança relacionada ao excedente de energia reativa ou sinais de circulação elevada de corrente.

O diagnóstico deve considerar medições elétricas e as condições reais de operação, em vez de utilizar apenas a potência instalada como critério de dimensionamento.

Matriz de perfis de instalação e necessidades de avaliação

Quando buscar um diagnóstico adicional

A avaliação técnica é especialmente importante quando o consumo de energia ativa parece estável, mas a corrente circulante, o aquecimento de cabos ou transformadores e os indicadores de fator de potência sugerem comportamento inadequado.

Também é recomendável investigar a instalação quando há alterações frequentes de carga, expansão prevista, acionamento de grandes motores, ocorrência de distorções harmônicas ou dúvidas sobre a origem de cobranças associadas à energia reativa.

A presença de harmônicas merece atenção porque um banco de capacitores dimensionado sem análise de qualidade de energia pode não atender ao comportamento esperado e pode exigir medidas de proteção ou filtragem compatíveis com a rede.

Por isso, a aplicação não deve ser definida somente pela potência nominal dos equipamentos conectados.

Medições, registros de demanda, avaliação da topologia e análise das condições de operação ajudam a determinar se a compensação é adequada e qual configuração deve ser estudada.

Integração ao planejamento elétrico

Em instalações com operação variável, o banco automático pode ser considerado quando a compensação precisa acompanhar a alteração da carga.

O controlador pode comandar estágios conforme os parâmetros medidos, enquanto uma solução fixa pode ser avaliada em situações de carga mais previsível, sempre mediante estudo técnico.

A montagem modular também pode favorecer o planejamento de ampliações futuras, desde que a infraestrutura elétrica, as proteções e o espaço disponível sejam compatíveis.

Engenheiros e projetistas devem integrar a análise do banco de capacitores ao projeto elétrico mais amplo, considerando alimentação, painéis, transformadores, dispositivos de proteção, qualidade de energia e condições de manutenção.

O equipamento não substitui um painel geral de distribuição, um nobreak, um estabilizador de grande porte ou um gerador; sua função está relacionada à compensação de potência reativa e ao gerenciamento do fator de potência em uma instalação compatível.

A definição do banco, entretanto, deve ser precedida por levantamento técnico e validação das características da rede, das cargas e dos requisitos aplicáveis ao local.

Avalie a compensação reativa conforme o perfil das cargas

Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA trabalha com bancos fixos e automáticos, montagem modular e suporte ao start-up e ao comissionamento, com atuação em São Paulo, Paraná, Minas Gerais e Paraíba.

Converse com a equipe para avaliar energia reativa no contexto do seu empreendimento e definir o escopo adequado.

Faturas, medições do fator de potência, turnos de operação e relação das cargas ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.

Dúvidas sobre energia reativa

A escolha entre banco fixo e automático depende de quê?

A estabilidade da demanda reativa e a variação das cargas orientam essa decisão.

Medições, condições da rede e presença de harmônicas ajudam a definir a configuração e os cuidados de instalação.
