Compensação de energia reativa

Compensação de energia reativa: como corrigir o fator de potência e reduzir impactos na instalação

A compensação de energia reativa é o conjunto de medidas usado para melhorar o fator de potência de uma instalação elétrica, reduzindo a circulação desnecessária de corrente associada a cargas indutivas.

O que é compensação de energia reativa e por que ela importa

Em aplicações industriais, comerciais e prediais, essa análise contribui para o uso mais eficiente da infraestrutura elétrica e para a operação com maior segurança e confiabilidade.

Normalmente, utiliza-se um banco de capacitores dimensionado a partir das características reais das cargas, das medições elétricas e das condições de operação do sistema.

Energia ativa, reativa e aparente

A energia elétrica pode ser compreendida por três grandezas principais:

• Energia ativa, medida em kWh ou associada à potência ativa em kW: é a parcela efetivamente convertida em trabalho, calor, iluminação ou movimento.
• Energia reativa, medida em kVAr: é necessária para estabelecer campos magnéticos em equipamentos como motores, transformadores e reatores, mas não representa trabalho útil consumido da mesma forma que a energia ativa.
• Energia aparente, medida em kVA: corresponde à combinação vetorial entre as parcelas ativa e reativa e indica a solicitação total imposta à rede e aos equipamentos.

O fator de potência expressa a relação entre a potência ativa e a potência aparente.

De forma simplificada, pode ser representado por FP = kW ÷ kVA.

Quanto mais próximo de 1 estiver o fator de potência, maior tende a ser o aproveitamento da capacidade elétrica disponível para atender às cargas ativas.

Por que as cargas indutivas exigem atenção

Motores, transformadores, compressores, sistemas de climatização e outros equipamentos eletromagnéticos podem demandar energia reativa para funcionar.

Quando essa demanda é elevada em relação à potência ativa, a corrente total pode aumentar mesmo sem crescimento proporcional da produção ou do consumo útil.

Esse aumento de corrente ocupa capacidade de cabos, barramentos, transformadores e dispositivos de proteção.

Dependendo das condições da instalação, também pode contribuir para aquecimento, quedas de tensão e redução da capacidade disponível para novas cargas.

Por isso, a compensação de energia reativa não deve ser tratada apenas como uma questão de faturamento, mas como parte da gestão técnica da instalação elétrica.

Em termos didáticos, imagine uma instalação com motores que precisam de potência ativa para movimentar máquinas e de potência reativa para formar seus campos magnéticos.

Sem uma correção adequada, parte da corrente percorre o caminho entre a fonte e as cargas sem se converter diretamente em produção.

Um banco de capacitores instalado e dimensionado de maneira compatível pode fornecer localmente parte dessa energia reativa, reduzindo a parcela solicitada da rede.

Glossário essencial

• KW: Unidade associada à potência ativa.
• KVA: Unidade associada à potência aparente.
• KVAr: Unidade associada à potência reativa.
• Fator de potência: Relação entre potência ativa e potência aparente, utilizada para avaliar o aproveitamento da capacidade elétrica.
• Compensação: Aplicação de uma solução técnica para reduzir a necessidade de energia reativa fornecida pela rede, respeitando os limites e as características do sistema.

A definição da solução deve considerar medições, tipo de carga, variações de demanda, nível de tensão e condições de segurança.

Um banco de capacitores superdimensionado ou aplicado sem análise pode causar efeitos indesejados, especialmente em instalações com cargas eletrônicas ou presença de distorções harmônicas.

Na prática, isso significa avaliar o contexto da instalação antes de indicar uma alternativa de compensação, em vez de associar automaticamente qualquer baixo fator de potência a uma única configuração de equipamento.

Como o excesso de energia reativa afeta a instalação elétrica

O excesso de energia reativa não representa, por si só, um aumento equivalente da energia efetivamente convertida em trabalho.

Porém, ele faz a instalação conduzir mais corrente para atender à mesma demanda ativa.

Essa condição reduz o fator de potência e pode ocupar parte da capacidade de cabos, barramentos, transformadores e dispositivos de proteção sem ampliar proporcionalmente a produção ou a carga útil.

Em termos simples, a potência ativa, medida em kW, está associada ao trabalho realizado; a energia reativa, medida em kVAr, é necessária ao funcionamento de campos magnéticos presentes em motores e transformadores; e a potência aparente, medida em kVA, corresponde à combinação vetorial das duas.

Quanto menor o fator de potência, maior tende a ser a corrente necessária para uma mesma potência ativa.

Em circuitos trifásicos, essa relação também depende da tensão do sistema e das características da carga.

Principais efeitos na instalação

• Aquecimento de cabos e transformadores: O aumento da corrente eleva as perdas por efeito Joule nos condutores e pode aumentar o aquecimento de transformadores, conexões, barramentos e dispositivos de manobra.

  A consequência real depende do dimensionamento, do regime de carga, da temperatura ambiente, da ventilação e das condições de manutenção.

• Maior ocupação da capacidade elétrica: Uma parcela maior da capacidade nominal de transformadores, alimentadores e painéis fica comprometida pela circulação de corrente reativa.

  Isso pode limitar a inclusão de novas cargas ou exigir uma avaliação da infraestrutura existente.

• Quedas e variações de tensão: A corrente elevada, combinada com a impedância dos circuitos, pode contribuir para quedas de tensão.

  Em instalações com carga variável, motores de grande porte ou alimentadores extensos, o comportamento precisa ser confirmado por medições, pois a queda observada pode ter outras causas.

• Desempenho operacional menos previsível: Motores podem apresentar maior sensibilidade às condições de alimentação, enquanto equipamentos de proteção e manobra ficam sujeitos ao regime elétrico real do sistema.

  Não é correto atribuir qualquer falha exclusivamente à energia reativa sem verificar tensão, corrente, conexões, harmônicas, carregamento e estado dos equipamentos.

• Possíveis impactos na fatura: Em determinados contratos e condições de fornecimento, o excedente de energia reativa pode ser considerado na cobrança.

  A verificação deve ser feita na fatura e nos critérios aplicáveis à unidade consumidora, sem concluir pela necessidade de um banco de capacitores apenas com base em uma leitura isolada.

Baixa tensão, média tensão e demanda variável

Em baixa tensão, o diagnóstico costuma envolver a análise de circuitos, quadros, motores, transformadores e cargas comerciais ou industriais conectadas à instalação.

Em média tensão, a avaliação deve considerar também a entrada de energia, os transformadores, os alimentadores, a proteção, o perfil de demanda e a coordenação entre os equipamentos.

A solução adequada não é definida somente pela tensão nominal, mas pelo conjunto de características elétricas e operacionais da planta.

A demanda variável merece atenção especial.

Uma instalação pode apresentar fator de potência aceitável em determinado horário e comportamento inadequado quando motores, compressores, bombas, sistemas de climatização ou outras cargas indutivas entram e saem de operação.

Nesses casos, uma leitura pontual pode não representar o funcionamento diário.

O histórico de carga e o registro dos parâmetros ao longo do período ajudam a distinguir uma condição persistente de um evento específico.

Diagnóstico orientado por sintomas

O sintoma observado em campo é um ponto de partida, não uma conclusão técnica.

Aquecimento em cabos pode estar relacionado à corrente reativa, mas também a sobrecarga, mau contato, seção inadequada, desequilíbrio entre fases ou ventilação insuficiente.

Queda de tensão pode decorrer de corrente elevada, distância dos alimentadores, conexões deficientes ou dimensionamento incompatível.

Oscilações em motores também podem exigir investigação de tensão, qualidade da energia e condições mecânicas.

Antes de definir a compensação de energia reativa, é recomendável comparar sintomas e medições:

• Fatura com indicação de excedente reativo: Conferir o período de medição, o enquadramento da unidade e a correlação com o fator de potência registrado.
• Cabos ou transformadores aquecendo: Medir corrente por fase, verificar equilíbrio, conexões, carregamento, ventilação e temperatura, além do fator de potência.
• Quedas de tensão durante partidas: Observar o instante do evento, a corrente de partida, a impedância do circuito e o comportamento de outras cargas conectadas.
• Fator de potência oscilante: Registrar a variação ao longo do ciclo de operação e identificar quais cargas entram em cada estágio de demanda.
• Disjuntores atuando sem causa aparente: Avaliar sobrecarga, curto-circuito, seletividade, ajustes, harmônicas, conexões e histórico de atuação; não presumir que o problema seja apenas energia reativa.
• Nova carga prevista: Verificar a capacidade disponível e simular o efeito da inclusão antes de instalar equipamentos de correção.

Checklist educativo antes de escolher uma solução

1. Reunir faturas e histórico de demanda disponíveis.
2. Identificar motores, transformadores, inversores, retificadores, fornos, sistemas de climatização e demais cargas relevantes.
3. Medir tensão, corrente, fator de potência e desequilíbrio entre fases em diferentes condições de operação.
4. Verificar a presença de distorções harmônicas quando houver cargas eletrônicas ou conversores.
5. Registrar horários de maior demanda e eventos de partida ou desligamento.
6. Avaliar o estado de cabos, conexões, barramentos, proteções e transformadores.
7. Confirmar se a instalação opera em baixa ou média tensão e quais são seus limites de expansão.
8. Submeter o dimensionamento e a instalação à análise de profissional habilitado.

Ainda assim, a conclusão sobre a causa do problema e a escolha do equipamento devem resultar de medições, análise técnica e verificação de segurança, e não apenas da aparência de um sintoma ou de uma informação isolada da fatura.

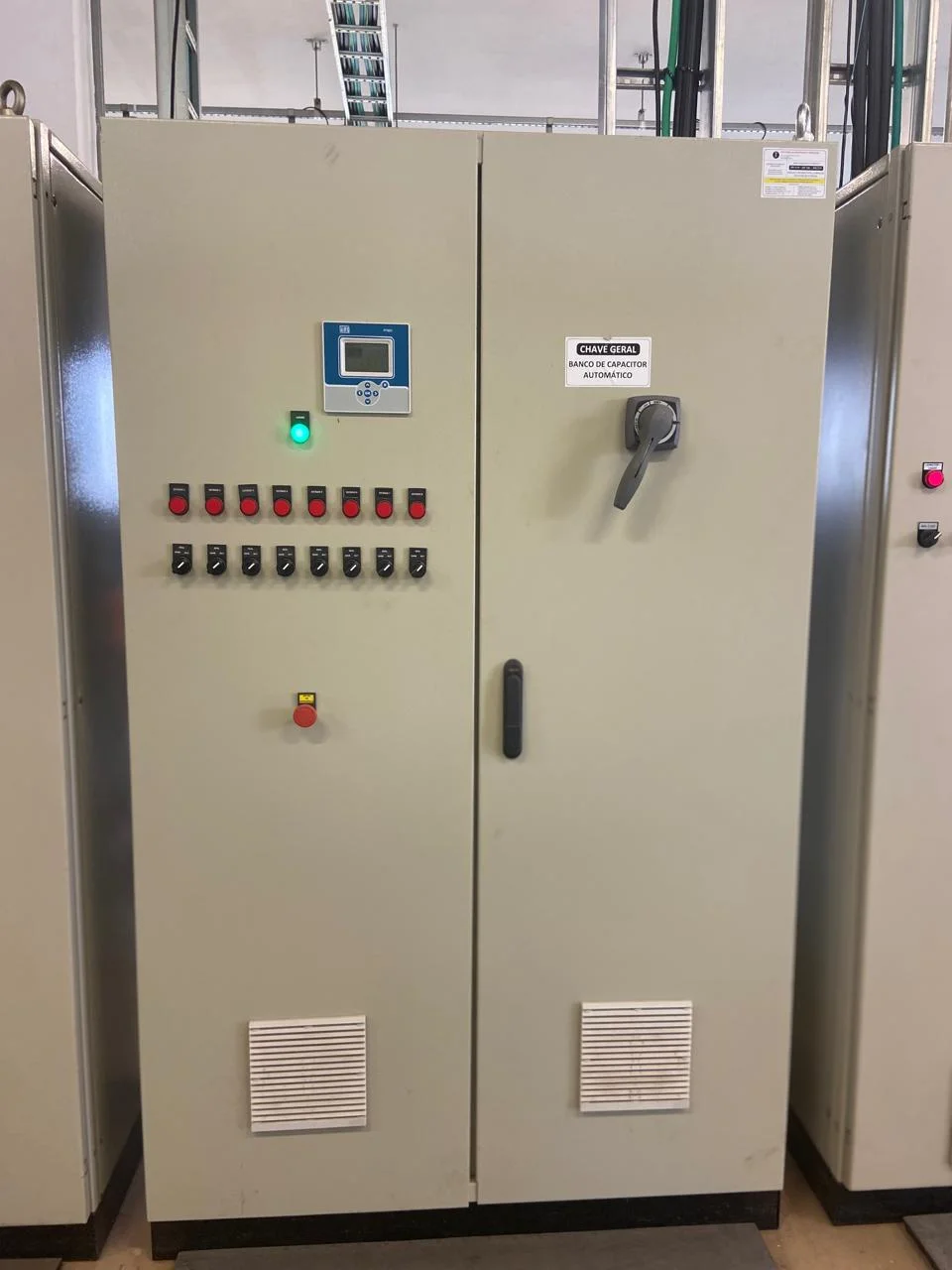

Banco de capacitores: funcionamento, tipos e principais componentes

O banco de capacitores é um conjunto destinado à correção do fator de potência e à compensação de energia reativa em instalações elétricas.

Ele fornece potência reativa capacitiva para compensar parte da demanda reativa de cargas indutivas, como motores e transformadores, reduzindo a necessidade de circulação dessa parcela de corrente pela infraestrutura elétrica.

Como o banco de capacitores funciona

O equipamento pode ser configurado como banco fixo ou automático:

• Banco fixo: Mantém um estágio de capacitores conectado conforme a necessidade prevista para uma carga ou condição de operação relativamente estável.
• Banco automático: Utiliza um controlador eletrônico microprocessado para monitorar os parâmetros elétricos e acionar ou desligar estágios de capacitores de acordo com a demanda da instalação.

No banco automático, a compensação acompanha melhor as variações de carga.

Quando a demanda reativa aumenta, o controlador comanda a entrada de estágios; quando diminui, retira esses estágios de operação.

Essa lógica ajuda a evitar que a compensação seja definida apenas pela potência nominal dos equipamentos, embora o dimensionamento final dependa das medições e das características reais do sistema.

Principais componentes do produto

• Painel de aço carbono com pintura eletrostática;
• Capacitores autorregenerativos com dispositivo anti-explosão;
• Contatores especiais para carga capacitiva;
• Disjuntores de proteção individual por estágio;
• Controlador eletrônico microprocessado;
• Visualização digital dos parâmetros elétricos;
• Montagem modular, que favorece futuras ampliações conforme a compatibilidade da instalação;
• Recursos de proteção contra surtos e sobrecorrentes.

O produto é especificado para tensões de 220 V a 440 V, em 60 Hz, e para potências de 5 a 500 kVAr.

Esses dados representam a faixa especificada para a solução, mas não substituem a análise da tensão disponível, do regime de carga, das proteções e das condições de instalação no local.

Esquema simplificado de operação

Cargas indutivas → medição dos parâmetros elétricos → controlador microprocessado → acionamento dos contatores → entrada ou retirada dos estágios de capacitores → ajuste da compensação de energia reativa

Os contatores próprios para carga capacitiva fazem a manobra dos estágios, enquanto os disjuntores fornecem proteção individual.

A visualização digital permite acompanhar os parâmetros disponíveis no equipamento durante a operação, o que contribui para a verificação do comportamento do sistema e para atividades de manutenção.

Banco de capacitores não é sinônimo de outros equipamentos

O banco de capacitores não deve ser confundido com um painel elétrico de distribuição, cuja função principal é distribuir circuitos e oferecer proteção e seccionamento; com um nobreak industrial, destinado à continuidade condicionada do fornecimento; com um estabilizador de tensão de grande porte; ou com um gerador, que produz energia elétrica quando acionado.

O banco atua especificamente na gestão da potência reativa e na correção do fator de potência.

A presença de harmônicas também exige cuidado.

Embora a solução informada contemple filtragem de distorções harmônicas conforme a aplicação, a correção do fator de potência não significa, por si só, que todas as distorções da rede serão eliminadas.

Cargas eletrônicas, conversores e acionamentos podem exigir medições e análise técnica antes da definição dos estágios, das proteções e da estratégia de compensação.

Por isso, a seleção entre banco fixo e automático, a potência em kVAr, o número de estágios e a forma de instalação devem considerar o comportamento real da carga.

A aplicação adequada deve ser confirmada por profissional qualificado, especialmente em instalações de baixa ou média tensão com cargas variáveis ou presença de harmônicas.

Harmônicas e cuidados na compensação de energia reativa

A distorção harmônica ocorre quando a forma de onda de tensão ou corrente se afasta do padrão senoidal esperado.

Em instalações elétricas, esse fenômeno costuma estar associado a cargas não lineares, como fontes chaveadas, computadores, inversores de frequência, retificadores, nobreaks e outros conversores eletrônicos.

Motores e transformadores também podem participar do comportamento global da rede, embora a simples presença de uma carga indutiva não signifique, por si só, que exista distorção harmônica relevante.

A compensação de energia reativa e o tratamento de harmônicas são objetivos relacionados, mas diferentes.

O banco de capacitores é utilizado principalmente para corrigir o fator de potência, fornecendo energia reativa capacitiva de forma compatível com a demanda da instalação.

Já a mitigação de harmônicas exige identificar as frequências presentes, suas amplitudes, a origem das distorções e os caminhos de circulação no sistema.

Portanto, corrigir o fator de potência não significa automaticamente eliminar harmônicas.

Por que os capacitores exigem atenção em redes com harmônicas

A conexão de capacitores altera as características elétricas da instalação e pode criar condições de ressonância com a rede, especialmente quando existem indutâncias de transformadores, cabos e outros equipamentos.

Dependendo da frequência e da configuração do sistema, essa interação pode ampliar determinadas componentes harmônicas, elevar correntes nos capacitores, provocar aquecimento, causar atuações de proteção e reduzir a confiabilidade operacional.

Por esse motivo, não é tecnicamente seguro dimensionar a compensação apenas com base na fatura de energia, na potência nominal instalada ou em uma medição isolada do fator de potência.

Uma instalação pode apresentar fator de potência inadequado sem distorção significativa, ou pode manter um fator de potência aparentemente satisfatório enquanto enfrenta níveis relevantes de harmônicas.

O que deve ser avaliado antes do dimensionamento

Uma avaliação responsável deve considerar, conforme a complexidade da instalação:

• Histórico de consumo e demanda;
• Tensão, corrente e fator de potência em diferentes períodos de operação;
• Variação de carga e comportamento dos equipamentos de maior potência;
• Presença de inversores, retificadores, acionamentos e cargas eletrônicas;
• Espectro harmônico, distorção de tensão e distorção de corrente;
• Capacidade e características do transformador, dos condutores e das proteções;
• Possibilidade de ressonância após a conexão dos capacitores;
• Cargas críticas que não podem sofrer interrupções ou variações inadequadas;
• Condições de ventilação, temperatura, acesso e manutenção do painel.

Medições em horários distintos são importantes porque uma leitura pontual pode não representar o comportamento durante partidas de motores, alterações de turno, operação de conversores ou mudanças na produção.

A análise deve ser realizada por profissional habilitado, com instrumentos adequados e referências técnicas reconhecidas, considerando também a edição vigente das normas e diretrizes aplicáveis ao projeto e à instalação.

Proteções e filtragem conforme a aplicação

O tratamento de harmônicas depende de avaliação específica e da configuração adotada, pois um banco de capacitores isolado não constitui uma solução universal de filtragem.

A solução pode exigir análise de compatibilidade, definição correta dos estágios, verificação das correntes de operação e avaliação do comportamento da rede após o comissionamento.

Em instalações mais sensíveis, o acompanhamento de tensão, corrente, fator de potência e distorção durante o start-up ajuda a confirmar se a resposta está coerente com o projeto.

Para reduzir riscos, o ideal é reunir os dados disponíveis e solicitar uma avaliação técnica antes de especificar o banco de capacitores ou qualquer solução complementar para harmônicas.

Como dimensionar e especificar uma solução com segurança

O dimensionamento de uma solução para compensação de energia reativa deve começar pelo diagnóstico da instalação e não pela escolha imediata da potência do banco de capacitores.

O objetivo é entender como a carga se comporta ao longo do tempo, quais equipamentos influenciam o fator de potência e se existem harmônicas ou outras condições que possam afetar a operação dos capacitores.

A especificação final deve ser elaborada por profissional qualificado e baseada em medições realizadas no local.

Levante o histórico elétrico e operacional

Reúna as faturas de energia e o histórico de demanda da instalação, observando informações como consumo, demanda contratada, excedentes de energia reativa e períodos de maior solicitação.

Esses dados ajudam a identificar padrões, mas não substituem a avaliação elétrica em campo.

Também é importante relacionar os horários de funcionamento com a entrada e a saída de cargas, especialmente motores, transformadores, compressores, sistemas de climatização, máquinas de produção e equipamentos com acionamentos eletrônicos.

Uma instalação com demanda muito variável pode exigir uma solução diferente daquela que opera com carga relativamente constante.

Faça medições antes de definir a potência

O levantamento técnico deve considerar, conforme a característica da instalação, medições de:

• Tensão e corrente nas condições normais de operação;
• Fator de potência ao longo dos ciclos de carga;
• Potência ativa, reativa e aparente;
• Demanda e variações de carga;
• Distorção harmônica e composição do espectro elétrico;
• Temperatura e condições aparentes de operação de cabos, transformadores e painéis.

A análise deve considerar mais de um momento de operação sempre que houver variação significativa de carga.

Uma leitura pontual pode não representar o comportamento durante turnos diferentes, partidas de motores ou períodos de baixa utilização.

Identifique cargas críticas e riscos de operação

Antes de escolher entre banco fixo e automático, identifique cargas que não podem sofrer perturbações, equipamentos sensíveis, motores de grande porte, fontes chaveadas, inversores de frequência e sistemas cuja operação dependa de estabilidade elétrica.

Também verifique se há geradores, sistemas de UPS, filtros, transformadores ou outras fontes que possam alterar a interação entre a rede e os capacitores.

A presença de cargas eletrônicas e conversores exige atenção especial às harmônicas.

Corrigir o fator de potência sem avaliar a distorção pode levar a uma especificação inadequada ou aumentar o risco de ressonância entre os capacitores e a rede.

Por isso, a compensação de energia reativa não deve ser dimensionada apenas com base na potência nominal dos equipamentos ou em uma fatura isolada.

Defina a arquitetura da compensação

O banco fixo pode ser considerado quando a carga reativa é relativamente constante e existe controle suficiente para evitar compensação excessiva em períodos de baixa demanda.

Já o banco automático utiliza estágios acionados ou desligados conforme a necessidade identificada pelo controlador, sendo mais adequado quando o fator de potência varia ao longo da operação.

A definição deve considerar a curva de carga, a quantidade de estágios, o modo de acionamento, o tempo de resposta e a possibilidade de expansão futura.

Esses dados representam a faixa do produto, mas não determinam automaticamente a configuração correta para cada instalação.

Especifique tensão, potência, estágios e proteções

A seleção deve verificar a tensão nominal do sistema, a frequência, a potência reativa necessária, a quantidade de estágios e a capacidade de interrupção dos dispositivos de proteção.

Também devem ser avaliados os contatores apropriados para carga capacitiva, a proteção individual dos estágios, o controlador, a ventilação, o grau de proteção do painel e as condições ambientais do local.

Em aplicações com distorções harmônicas, pode ser necessário avaliar recursos adicionais de filtragem ou uma arquitetura diferente da compensação convencional.

A existência de proteção contra surtos e sobrecorrentes no produto não elimina a necessidade de analisar a coordenação com as proteções gerais da instalação e com as características reais da rede.

Confirme a compatibilidade com baixa ou média tensão

A especificação deve indicar claramente o ponto de conexão, o nível de tensão, o esquema elétrico, a corrente disponível, os dispositivos de manobra e as condições de acesso e segurança.

Instalações de baixa e média tensão possuem requisitos distintos de projeto, operação, manutenção e autorização para intervenção.

O profissional responsável deve verificar os diagramas existentes, a capacidade dos barramentos, os espaços disponíveis, a dissipação térmica, a coordenação das proteções e a compatibilidade com os demais equipamentos.

Quando houver conexão em média tensão ou impacto sobre subestações e transformadores, o escopo precisa ser tratado com o rigor técnico correspondente.

Planeje instalação, comissionamento e manutenção

A instalação deve seguir um procedimento controlado, com desenergização, bloqueio, sinalização, testes e validação das condições de segurança aplicáveis.

Após a montagem, o comissionamento deve verificar conexões, sequência de fases, funcionamento dos estágios, leitura do controlador, atuação das proteções, comportamento do fator de potência e presença de aquecimento ou ruído anormal.

A manutenção deve incluir inspeções visuais, reaperto conforme procedimento técnico, verificação dos dispositivos de proteção, análise dos capacitores, limpeza, ventilação e acompanhamento dos parâmetros elétricos.

A frequência e o escopo dependem do ambiente, do regime de operação e das orientações do fabricante ou responsável técnico.

As referências devem ser conferidas na edição vigente antes do projeto ou da execução.

Isso inclui normas técnicas da ABNT aplicáveis, requisitos de segurança como a NR-10 quando pertinentes, procedimentos da concessionária e demais diretrizes relacionadas ao nível de tensão e ao tipo de instalação.

A consulta à versão atualizada é indispensável, pois requisitos técnicos e regulatórios podem ser revisados.

Checklist para engenheiros e projetistas

• Histórico de faturas e demanda disponível para análise.
• Curva de carga relacionada aos horários de operação.
• Medições de tensão, corrente, fator de potência e potência reativa.
• Avaliação de harmônicas e possibilidade de ressonância.
• Identificação de motores, transformadores, inversores e cargas críticas.
• Definição justificada entre banco fixo e banco automático.
• Compatibilidade com o nível de tensão e o ponto de instalação.
• Dimensionamento de potência, estágios, contatores e proteções.
• Verificação de espaço, ventilação, acesso e expansão futura.
• Plano de instalação, comissionamento e manutenção.
• Conferência das normas e diretrizes aplicáveis em sua edição vigente.
• Responsabilidade técnica atribuída a profissional habilitado.

Esse processo torna a especificação mais segura e replicável, mas não substitui o diagnóstico da instalação.

A decisão final deve considerar os dados medidos no local e a análise profissional responsável.

A compensação de energia reativa pode ser relevante em instalações cuja operação envolve motores, transformadores e outras cargas indutivas, especialmente quando há alta demanda elétrica ou variações significativas de carga.

Por isso, bancos de capacitores podem ser avaliados em indústrias, condomínios comerciais e residenciais, hospitais, hotéis, supermercados, shopping centers e demais empreendimentos com sistemas elétricos de baixa ou média tensão.

Quando corretamente dimensionado e aplicado, o banco de capacitores pode contribuir para reduzir a corrente elétrica circulante, diminuir o aquecimento de cabos e transformadores e favorecer a estabilidade da tensão interna.

Esses são benefícios técnicos potenciais, não resultados automáticos: o desempenho depende das características da instalação, do perfil de carga, das medições realizadas e da compatibilidade entre o equipamento e o sistema elétrico.

Onde a solução pode ser considerada

• Indústrias de pequeno, médio e grande porte com motores, transformadores ou cargas de operação variável.
• Condomínios comerciais e residenciais com demanda relevante e múltiplos perfis de consumo.
• Hospitais, hotéis, supermercados e shopping centers que precisam acompanhar continuamente as condições da instalação.
• Projetos de expansão ou adequação elétrica em que a capacidade disponível, o aquecimento dos condutores e o fator de potência estejam entre os pontos de atenção.
• Instalações nas quais seja necessário avaliar a compensação de energia reativa sem substituir sistemas com funções diferentes, como geradores, nobreaks ou painéis de distribuição.

O que avaliar antes de solicitar uma solução

Para uma análise técnica mais consistente, é recomendável reunir:

1. Faturas de energia e histórico de demanda disponíveis.
2. Diagrama unifilar ou informações sobre a configuração da instalação.
3. Tensões de operação e características do sistema de baixa ou média tensão.
4. Medições de tensão, corrente, fator de potência e, quando aplicável, distorções harmônicas.
5. Relação das principais cargas, incluindo motores, transformadores, conversores e acionamentos.
6. Registros de aquecimento, variações de tensão, alarmes ou mudanças relevantes no perfil de consumo.
7. Necessidade de banco fixo ou automático, considerando se a carga permanece estável ou varia ao longo da operação.

A definição da potência, dos estágios, das proteções e da forma de acionamento deve ocorrer após a avaliação das condições reais do sistema.

Em instalações com cargas eletrônicas ou possível presença de harmônicas, a análise deve ser ainda mais cuidadosa, pois a simples correção do fator de potência não substitui o estudo da qualidade da energia.

A atuação pode envolver o fornecimento direto do equipamento ou uma solução que inclua instalação e assistência.

Também estão disponíveis suporte durante o start-up e o comissionamento no cliente, além de assistência técnica especializada em todo o território nacional, conforme o escopo a ser definido.

O objetivo de uma avaliação não é apenas escolher um equipamento, mas entender o comportamento elétrico do local, identificar os riscos de uma compensação inadequada e estabelecer critérios de instalação, operação e manutenção.

Dessa forma, a decisão pode considerar segurança, confiabilidade, eficiência e conformidade técnica, sem presumir benefícios específicos antes da análise profissional.

A compensação de energia reativa ajuda a melhorar o aproveitamento da infraestrutura elétrica e pode contribuir para o controle do fator de potência.

A necessidade de aplicação, entretanto, depende das medições, do perfil de carga, das harmônicas e das características de cada instalação.

Avalie a compensação reativa conforme o perfil das cargas

Com mais de 16 anos de experiência no setor elétrico, a PISTEKER ELETRICA trabalha com bancos fixos e automáticos, montagem modular e suporte ao start-up e ao comissionamento, com atuação em São Paulo, Paraná, Minas Gerais e Paraíba.

Converse com a equipe para avaliar compensação de energia reativa no contexto do seu empreendimento e definir o escopo adequado.

Faturas, medições do fator de potência, turnos de operação e relação das cargas ajudam a preparar essa conversa e podem ser apresentados conforme a documentação disponível.

Dúvidas sobre compensação de energia reativa

O que é energia reativa?

Energia reativa é a parcela associada ao funcionamento de equipamentos que utilizam campos magnéticos, como motores, transformadores e alguns sistemas de iluminação.

Ela não realiza trabalho útil da mesma forma que a energia ativa, mas circula pela rede e influencia a corrente elétrica da instalação.

A compensação de energia reativa normalmente é realizada com um banco de capacitores dimensionado para o sistema.

O objetivo é corrigir o fator de potência sem comprometer a segurança ou a qualidade da energia.

Quando a compensação de energia reativa é necessária?

A avaliação pode ser necessária quando há indicação de excesso de energia reativa na fatura, fator de potência abaixo do desejável, corrente elevada, aquecimento de cabos e transformadores, quedas de tensão ou redução da capacidade disponível da instalação.

Esses sinais não comprovam, isoladamente, que um banco de capacitores seja a solução adequada.

A conclusão depende de medições elétricas, do histórico de operação e da análise das cargas existentes.

Qual é a diferença entre banco de capacitores fixo e automático?

O banco fixo mantém uma quantidade determinada de capacitores conectada ao circuito.

Pode ser aplicável quando a carga é relativamente estável e o nível de compensação necessário varia pouco.

O banco automático utiliza estágios de capacitores acionados e desligados por um controlador conforme a demanda da instalação.

Essa alternativa tende a ser mais adequada para cargas variáveis, mas o dimensionamento dos estágios e das proteções deve considerar o comportamento real do sistema.

O banco de capacitores corrige harmônicas?

Não necessariamente.

Corrigir o fator de potência e tratar distorções harmônicas são objetivos relacionados, mas diferentes.

Cargas eletrônicas, conversores e acionamentos podem produzir harmônicas que exigem medições específicas e análise do espectro elétrico.

A instalação de capacitores sem avaliação prévia pode criar condições de ressonância com a rede.

Por isso, a eventual filtragem de distorções harmônicas deve ser definida conforme a aplicação, as medições e a configuração da instalação.

Recursos de proteção contra surtos e sobrecorrentes não substituem esse estudo.

Como saber se existe excesso de energia reativa?

Comece pela análise das faturas e do histórico de demanda, observando registros relacionados ao fator de potência e à energia reativa.

Em seguida, verifique, com instrumentos apropriados, tensão, corrente, fator de potência, variações de carga e distorções harmônicas.

Também é importante observar motores, transformadores, sistemas de climatização, equipamentos com conversores e outras cargas indutivas ou eletrônicas.

A observação em campo orienta a investigação, mas o diagnóstico final deve ser feito por profissional qualificado com base em medições.

O banco de capacitores substitui um gerador ou um nobreak?

Não.

O banco de capacitores atua na compensação de energia reativa e na correção do fator de potência.

Ele não produz energia elétrica durante uma interrupção e não substitui um gerador.

Também não exerce a função de um nobreak, que é destinado à continuidade e à proteção da alimentação de cargas compatíveis com sua aplicação.

Banco de capacitores, painel de distribuição, nobreak, estabilizador e gerador são equipamentos com finalidades distintas.

Quais informações enviar para uma avaliação técnica?

Para uma análise inicial, é útil reunir:

• Faturas recentes e histórico de consumo e demanda;
• Tensão de alimentação e indicação de baixa ou média tensão;
• Diagramas unifilares e informações do quadro ou da subestação, quando disponíveis;
• Relação das principais cargas, como motores, transformadores, conversores e acionamentos;
• Registros de fator de potência, corrente, tensão e harmônicas;
• Descrição dos sintomas observados, como aquecimento, oscilações ou desligamentos;
• Informações sobre mudanças previstas na carga ou expansão da instalação.

Esses dados não substituem a vistoria e as medições no local, mas ajudam a definir o escopo da avaliação e a verificar se um banco fixo, automático ou outra solução deve ser estudada.

Quais cuidados existem na instalação e na manutenção?

A solução deve ser compatível com a tensão, a potência, o regime de carga, o nível de curto-circuito, as harmônicas e os dispositivos de proteção da instalação.

Também devem ser avaliados o local de montagem, a ventilação, os acessos para manutenção, o aperto das conexões e a identificação dos circuitos.

Após a instalação, o start-up e o comissionamento devem confirmar o acionamento dos estágios, as leituras do controlador, o comportamento do fator de potência e a atuação das proteções.

A manutenção deve acompanhar sinais de aquecimento, alterações de capacitância, falhas de contatores, alarmes e mudanças no perfil de carga.

A seleção e a execução devem observar as normas técnicas e as diretrizes aplicáveis do setor, sempre com validação da edição vigente e responsabilidade de profissional habilitado.
